Содержание Engines Komatsu SAA6D125E-5 S/N 560001-UP(SAA6D16E)

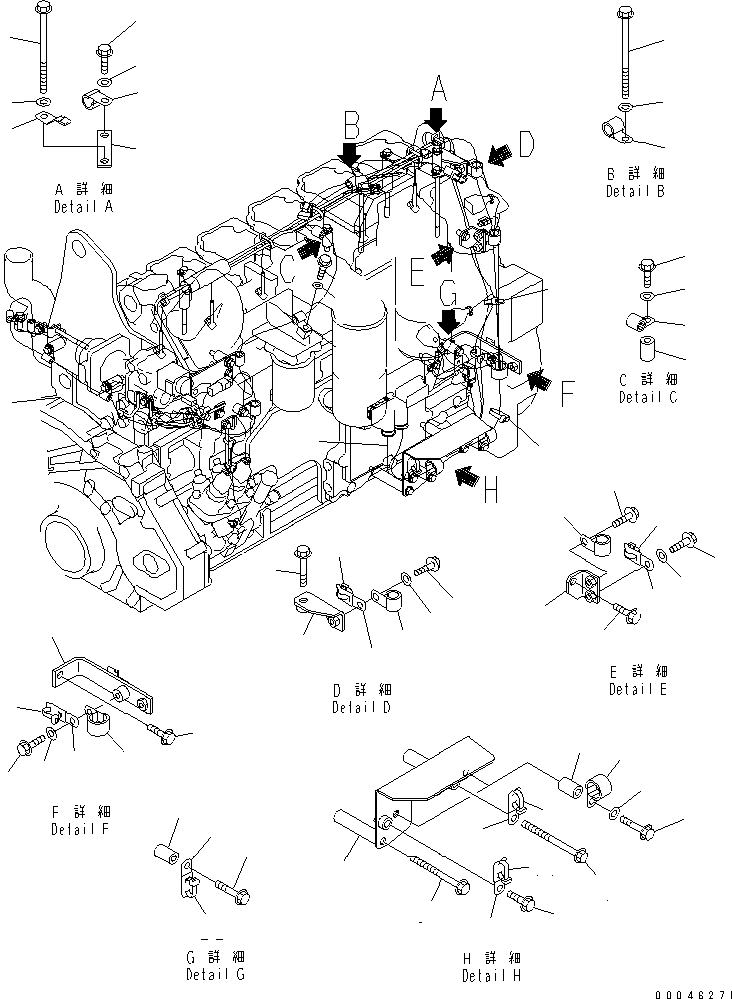

ELECTRICAL WIRING (1/2) (ENGINE HARNESS)(030580 : A6810-A3J1)
Номер на схеме Каталожный номер Название Количество Детали
? 6251-81-9810 WIRING HARNESS 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6251-81-9290 BRACKET 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01436-01015 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01436-01030 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6144-11-5630 SPACER 2
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 600-051-2280 CLIP 2
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01435-01055 BOLT 2
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01643-31032 WASHER 2
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6218-81-8440 CLAMP 2
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01435-01025 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6218-81-8490 BAND 2
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 421-01-41251 BRACKET 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01435-01020 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6218-81-8440 CLAMP 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 600-051-2280 CLIP 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01435-01025 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01643-31032 WASHER 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6218-81-8490 BAND 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6144-11-5630 SPACER 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6218-81-8440 CLAMP 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01435-01065 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6218-81-8490 BAND 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6218-81-8490 BAND 2
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6251-81-9270 BRACKET 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01435-01020 BOLT 3
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6218-81-8440 CLAMP 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 600-051-2200 CLIP 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01643-31032 WASHER 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6218-81-8490 BAND 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6251-81-9660 BRACKET 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01435-01090 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6218-81-8440 CLAMP 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 600-051-2180 CLIP 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01435-01020 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01643-31032 WASHER 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6218-81-8490 BAND 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 421-62-11940 PLATE 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01435-01020 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01643-31032 WASHER 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 600-051-2180 CLIP 1
SN: 561066-
KIT-FLAG: _-
SERIALNO: 561066-
? 600-051-2140 CLIP 1
SN: 560001-561065
KIT-FLAG: _-
SERIALNO: 560001-561065
? 01436-01070 BOLT 1
SN: 561066-
KIT-FLAG: _-
SERIALNO: 561066-
? 01435-01070 BOLT 1
SN: 560001-561065
KIT-FLAG: _-
SERIALNO: 560001-561065
? 01643-31032 WASHER 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 08193-20010 CLIP 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 600-051-2140 CLIP 1
SN: 561066-
KIT-FLAG: _-
SERIALNO: 561066-
? 600-051-2180 CLIP 1
SN: 560001-561065
KIT-FLAG: _-
SERIALNO: 560001-561065
? 01436-01065 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01643-31032 WASHER 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 6144-11-5630 SPACER 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 600-051-2140 CLIP 2
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01435-01055 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01435-01020 BOLT 1
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-
? 01643-31032 WASHER 2
SN: 560001-
KIT-FLAG: _-
SERIALNO: 560001-

Engines Komatsu / SAA6D125E-5 S/N 560001-UP(SAA6D16E) / ELECTRICAL WIRING (1/2) (ENGINE HARNESS)(030580 : A6810-A3J1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
