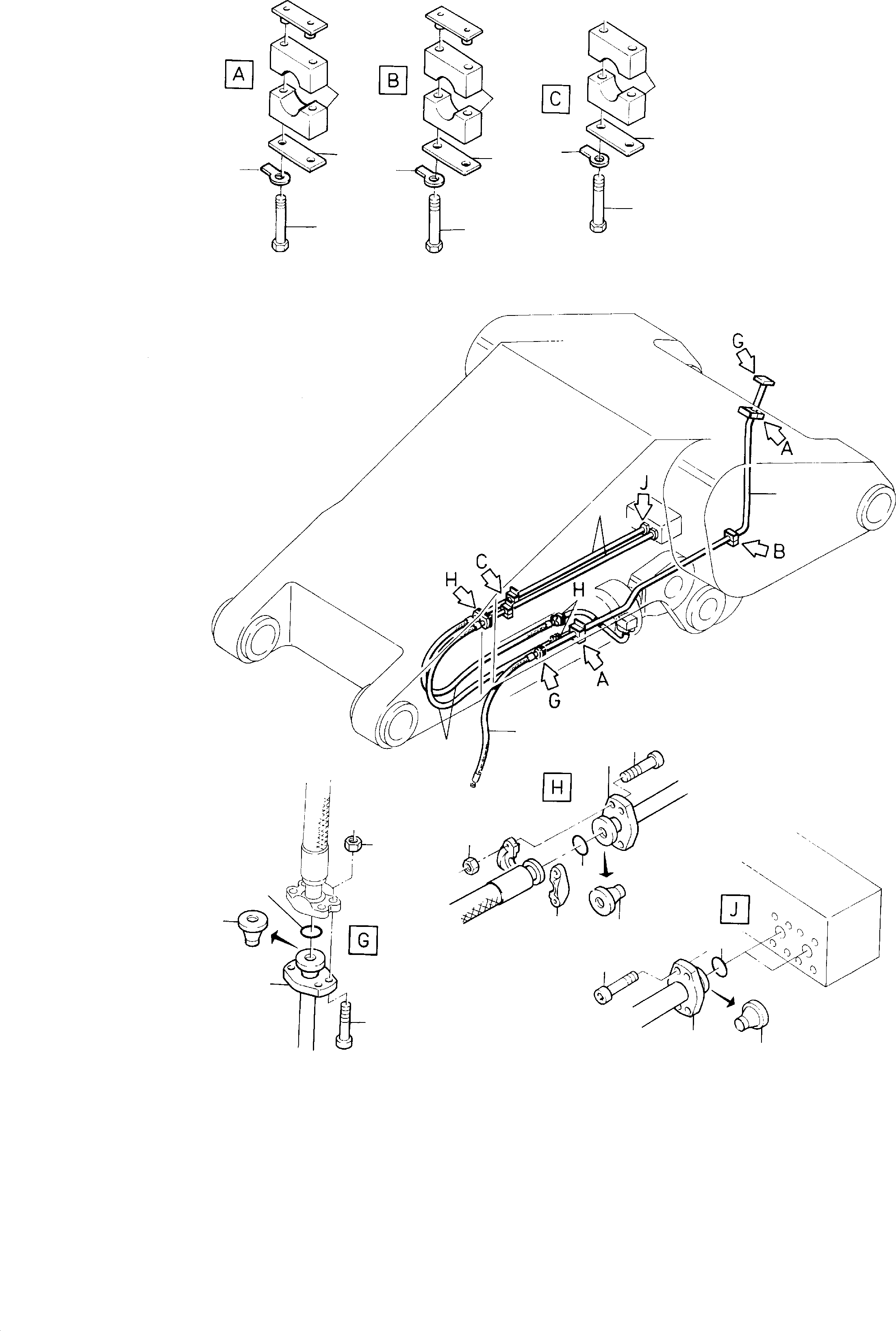

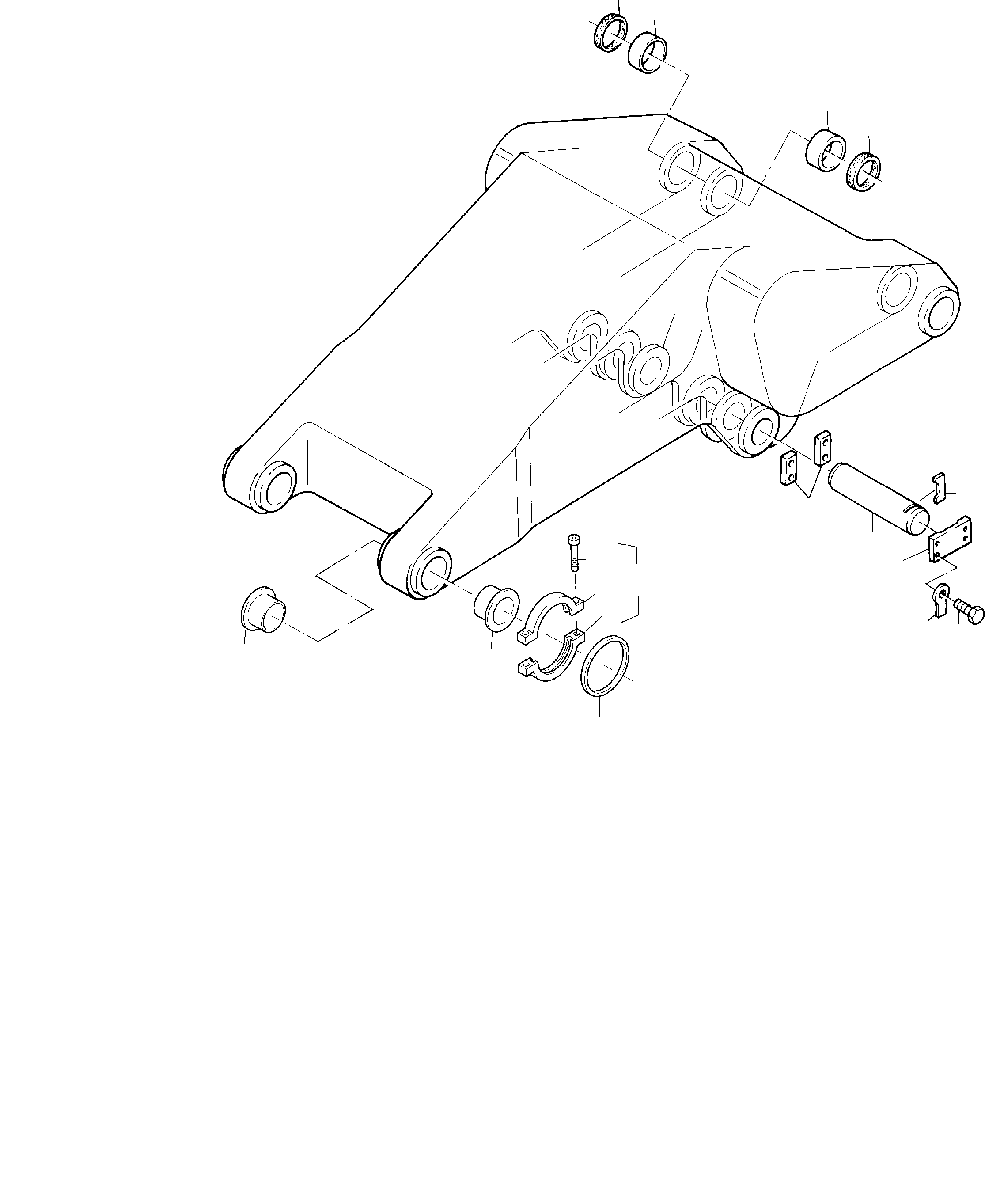

Содержание Excavators Mining Komatsu H285S-E S/N 78128(G78128)
Bullclam Bucket - Stick(314-4202c : 314-4202c)
Номер на схеме Каталожный номер Название Количество Детали
? 647 417 40 Stick, assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stiel, kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Stick with bushings 1
EnglischBem:
DeutschBem:
DeutschDesc: Stiel mit Buchsen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Stick with bushings 1
EnglischBem:
DeutschBem:
DeutschDesc: Stiel mit Buchsen Winkel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? and pipes assy. A/R
EnglischBem:
DeutschBem:
DeutschDesc: und Rohrleitungen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 772 345 73 Pipe assy. Ш 65 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 65 kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 772 348 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 65 kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 780 614 73 Pipe assy. Ш 38 4
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 38 kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 842 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 445 98 Half clamp 6
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 6
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 006 99 Locking plate 12
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsblech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 599 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 446 98 Half clamp 4
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 004 98 Half clamp 8
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 667 40 Hose assy. DN 40x3250 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 40x3250 lg.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 440 784 40 Hose assy. DN 40x2300 4
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 40x2300 lg.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 338 99 Nut 24
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 313 99 Bolt 24
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 448 98 Flange 8
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 449 98 Collar ring 6
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Tetra seal 8
EnglischBem:
DeutschBem:
DeutschDesc: Rechteck-Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 209 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 129 98 Flange 4
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 202 98 Collar ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 226 99 Nut 32
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 699 98 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 461 98 Collar ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 871 98 Collar ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 010 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 173 495 40 Screw plug 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 168 474 40 Screw plug 4
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 145 826 40 Half flange 16
EnglischBem:
DeutschBem:
DeutschDesc: Flanschhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 725 98 O-ring 12
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 486 99 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 772 346 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 65 kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 456 765 40 Manifold 1
EnglischBem:
DeutschBem:
DeutschDesc: Verteilerklotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 456 993 40 Angle 2
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 575 796 40 Seal ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 627 904 40 Freeze-in bush 4
EnglischBem:
DeutschBem:
DeutschDesc: Frierbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 456 761 40 Pin Standard 2
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen Normaltemperatur
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 456 855 40 Pin Cold weather design 2
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen Tieftemperatur
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 456 763 40 Shackle 2
EnglischBem:
DeutschBem:
DeutschDesc: Lasche
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 621 98 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 456 764 40 Bolt lock 4
EnglischBem:
DeutschBem:
DeutschDesc: Verdrehsicherung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 173 40 Axle stirrup 2
EnglischBem:
DeutschBem:
DeutschDesc: Achshalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 008 99 Locking plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsblech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 561 541 40 Seal fixing consist. of fig-nos: 54-56 4
EnglischBem:
DeutschBem:
DeutschDesc: Dichtungsfьhrungsring best. aus Bild-Nr. 54-56
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Ring half These parts are not sold separately 4
EnglischBem:
DeutschBem:
DeutschDesc: Ringhдlfte Diese Teile sind einzeln nicht lieferbar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Ring half These parts are not sold separately 4
EnglischBem:
DeutschBem:
DeutschDesc: Ringhдlfte Diese Teile sind einzeln nicht lieferbar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 292 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 640 844 40 Freeze-in bush 4
EnglischBem:
DeutschBem:
DeutschDesc: Frierbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 561 539 40 Sealing 4
EnglischBem:
DeutschBem:
DeutschDesc: Dichtungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
