Содержание Excavators Mining Komatsu H285S-E S/N 78128(G78128)

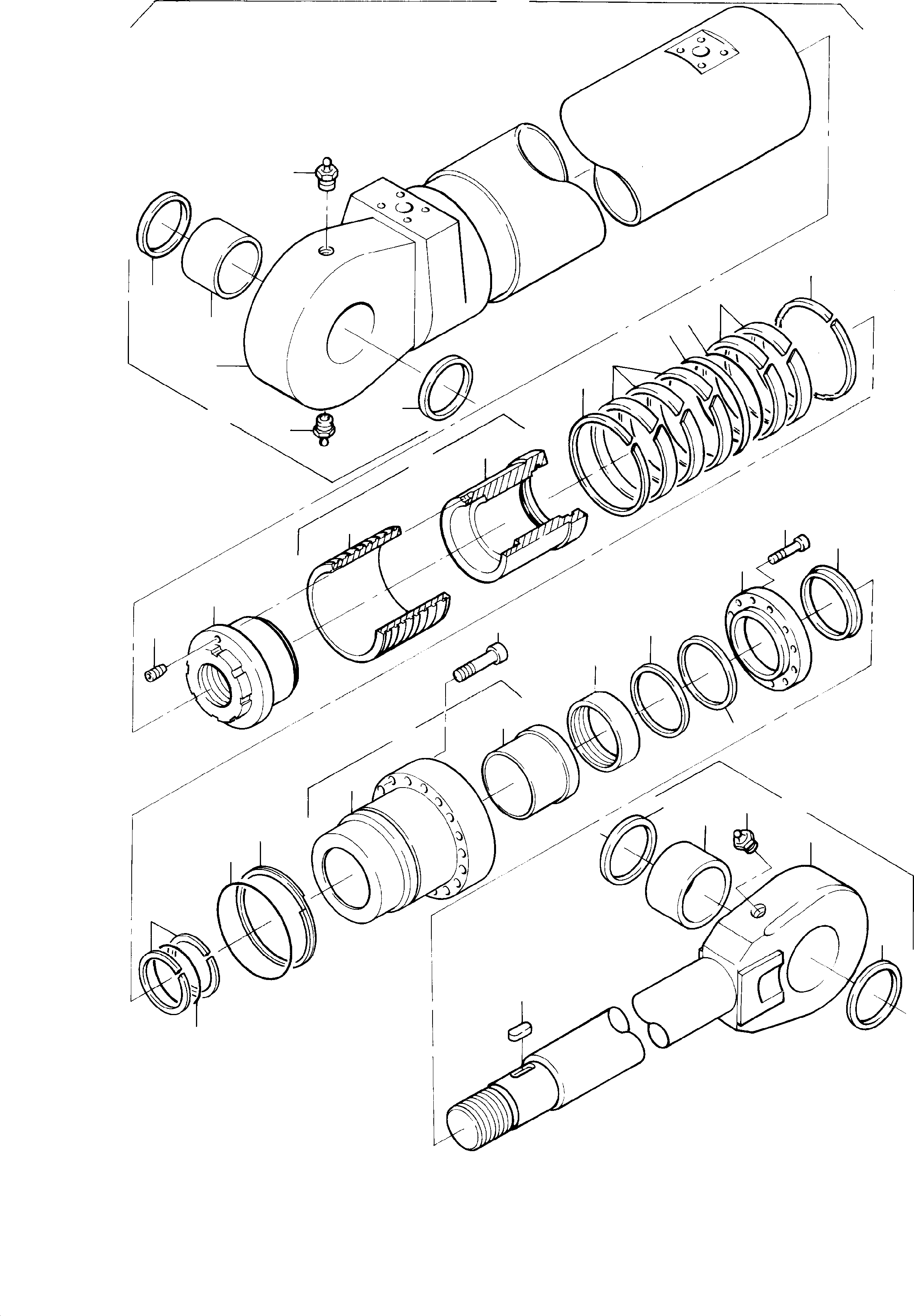

Hydraulic Cylinder(314-4175b : 314-4175b)
Номер на схеме Каталожный номер Название Количество Детали
? 636 585 40 Hydraulic cylinder assy. consist. of fig-no: 02-31 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydraulikzylinder kpl. best. aus Bild-Nr. 02-31
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 762 674 73 Cylinder assy. consist. of fig-no: 03-06 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinderrohr kpl. best. aus Bild-Nr. 03-06
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Cylinder These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinder Diese Teile sind einzeln nicht lieferbar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 627 572 40 Freeze-in bush 2
EnglischBem:
DeutschBem:
DeutschDesc: Frierbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 575 794 40 Seal 4
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 004 860 98 Nipple 3
EnglischBem:
DeutschBem:
DeutschDesc: Schmiernippel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 347 449 99 Thread pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 445 398 40 Groove nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Nutmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 445 391 40 Piston assy. consist. of fig-no. 10 and 11 (finish work after bush is ( installed) 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben kpl. best. aus Bild-Nr. 10 u. 11 (Fertigbearbeitung nachd
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 445 392 40 Piston bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 445 393 40 Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 907 40 Piston guide 977 lg. 2
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenfьhrungsband 977 lg.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 245 40 Piston guide 5
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenfьhrungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 269 475 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtelement
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 248 40 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 250 40 Support ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 249 40 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 990 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 561 40 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 095 98 Screw 18
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 607 778 40 Sealing flange consist. of fig-no: 22 and 23 (finish work after bush is installed) 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯflansch kpl. best. aus Bild-Nr. 22 und 23 (Fertigbearbei
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 607 777 40 Bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 607 776 40 Bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Lagerbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 603 98 Seal kit 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 365 074 40 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 607 774 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 395 98 Screw 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 252 40 Stripper 1
EnglischBem:
DeutschBem:
DeutschDesc: Abstreifer
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 354 507 99 Feather key 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯfeder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 762 675 73 Piston rod assy. consist. of fig-no: 04-06 and 31 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenstange kpl. best. aus Bild-Nr. 04-06 u. 31
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Piston rod These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenstange Diese Teile sind einzeln nicht lieferbar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 317 40 Shim 0,8 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Nachspannring 0,8
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 691 776 Sealing kit for piston consist. of fig.no. 12-17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz-Kolben best. aus Bild-Nr. 12-17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 762 463 73 Sealing kit for sealing flange fig-no: 18, 19, 24 and 28 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz-AbschluЯflansch Bild-Nr. 18, 19, 24 und 28
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
