Содержание Excavators Mining Komatsu H285S S/N 78117(G78117)

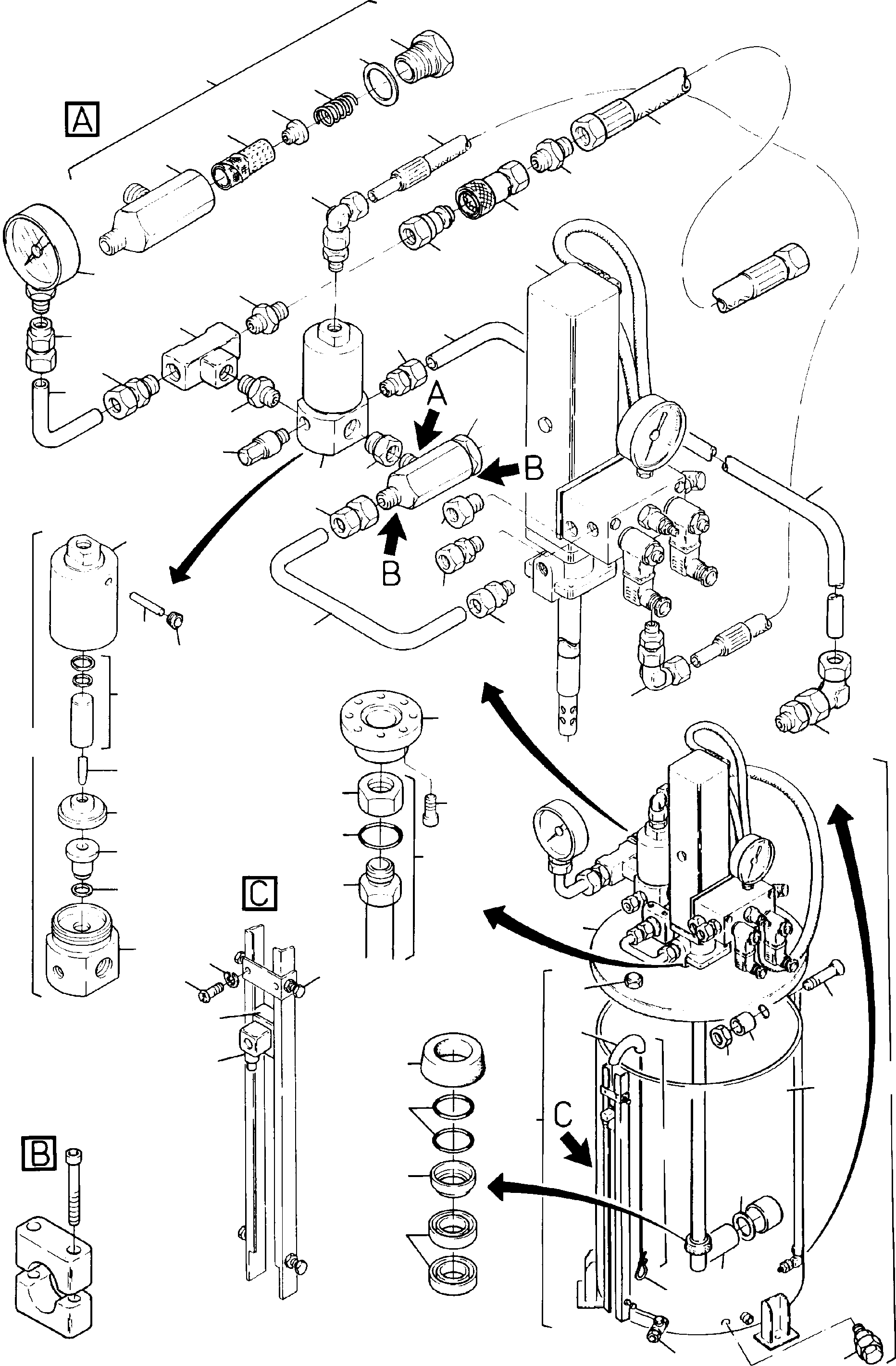

Lube Pump Station(090-0872 : 090-0872)
Наименование Страница Код страницы
Lube Pump, Hydr. 090-0781 090-0781

Номер на схеме Каталожный номер Название Количество Детали
? 551 927 40 Lube pump station consist. of fig-nos: 02-69 1
EnglischBem:
DeutschBem:
DeutschDesc: Schmierstoffpumpenstation best. aus Bild-Nr. 02-69
InternBDB: Lincoln 984962-13E Typ HL-A07.007 BL.18
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 327 73 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: FaЯdeckel
InternBDB: 981523-10E
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 214 768 99 Pipe Ш 10 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 10 Meterware, bei Bestellung Lдnge angeben
InternBDB: 10x1,5 105-35025-5 10x1,5 /2391
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 697 141 73 Union 3
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 66846-E GE10-L 1/4 NPT
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 761 955 73 Release valve consist. of fig-nos: 19-27 1
EnglischBem:
DeutschBem:
DeutschDesc: Entlastungsventil best. aus Bild-Nr. 19-27
InternBDB: 84980
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 694 302 Safety valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherheitsventil
InternBDB: 90942
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 648 302 73 Reduction nipple 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduziernippel
InternBDB: 67171
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 303 73 Lube filter consist. of fig-nos: 28-33 1
EnglischBem:
DeutschBem:
DeutschDesc: Schmierstoffilter best. aus Bild-Nr. 28-33
InternBDB: 84004
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 304 73 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 223-13028-4
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 305 73 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 223-13644-7
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 306 73 Hose assy. NW 6x440 lg. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch NW 6x440 lg.
InternBDB: 225-12486-2
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 697 093 73 Reduction twin nipple 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierdoppelnippel
InternBDB: 12106
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 697 129 73 Nipple cap 1
EnglischBem:
DeutschBem:
DeutschDesc: FettverschluЯnippel
InternBDB: 980004-E
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 697 130 73 Grease coupling 1
EnglischBem:
DeutschBem:
DeutschDesc: FettverschluЯkupplung
InternBDB: 980005-E
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 694 305 Twin nipple 2
EnglischBem:
DeutschBem:
DeutschDesc: Doppelnippel
InternBDB: 11197
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 691 867 Hose assy. NW 13x1500 lg. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch NW 13x1500 lg.
InternBDB: 76060-A
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 373 003 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 223-13621-5 GE12PL/1/4 NPT
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 307 73 Valve tray 1
EnglischBem:
DeutschBem:
DeutschDesc: Ventilboden
InternBDB: 241962
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 308 73 Cylinder 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinder
InternBDB: 241814
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 696 081 73 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB: 31047
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 696 080 73 Valve taper 1
EnglischBem:
DeutschBem:
DeutschDesc: Ventilkegel
InternBDB: 14723
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 309 73 Shim 1
EnglischBem:
DeutschBem:
DeutschDesc: Ventilscheibe
InternBDB: 239330
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 696 058 73 Needle 1
EnglischBem:
DeutschBem:
DeutschDesc: Nadel
InternBDB: 14722
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 224 73 Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben
InternBDB: 241910
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 225 73 Seal to fig-no. 25 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung zu Bild-Nr. 25
InternBDB: 241909
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 311 73 Pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Stift
InternBDB: 241808
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 312 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯstopfen
InternBDB: 68645
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 313 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: 14769
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 693 513 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB: 31002
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 314 73 Spring 1
EnglischBem:
DeutschBem:
DeutschDesc: Feder
InternBDB: 55362
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 315 73 Filter plug 1
EnglischBem:
DeutschBem:
DeutschDesc: FilterverschluЯschraube
InternBDB: 14770
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 316 73 Filter element 1
EnglischBem:
DeutschBem:
DeutschDesc: Filterelement
InternBDB: 69524
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 317 73 Filter barrel 1
EnglischBem:
DeutschBem:
DeutschDesc: Filtergehдuse
InternBDB: 91839
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 318 73 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 67041
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 319 73 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 223-13621-7
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 320 73 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 223-13028-2
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 321 73 Pressure gauge 1
EnglischBem:
DeutschBem:
DeutschDesc: Manometer
InternBDB: 234-13132-7 D63, 0-400bar G 1/4
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 697 571 73 Barrel consist. of fig-nos: 40-69 1
EnglischBem:
DeutschBem:
DeutschDesc: Behдlter best. aus Bild-Nr. 40-69
InternBDB: 243-13019-4
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 007 179 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: Voss 10-SR
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 151 73 Flange 1
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB: 90x90 1/4-20 UNC x 1/2
InternKon: 243-13019-4 / 1.1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 316 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: 6,35x15 / 1/4
InternKon: 243-13019-4 / 1.2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 152 73 Case 1
EnglischBem:
DeutschBem:
DeutschDesc: Behдlter
InternBDB: 81111-2271
InternKon: 243-13019-4 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 153 73 Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Folgekolben
InternBDB: 92312-1223
InternKon: 243-13019-4 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 154 73 Cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Kappe
InternBDB: 94613-1311
InternKon: 243-13019-4 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 804 98 O-ring 2
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 37x3 NB 70
InternKon: 243-13019-4 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 155 73 Scraper 1
EnglischBem:
DeutschBem:
DeutschDesc: Abstreifer
InternBDB: P 7-35 / P 1694
InternKon: 243-13019-4 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 156 73 V-seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Nutring
InternBDB: 35x45x6 /3
InternKon: 243-13019-4 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 157 73 Guide consist. of fig-nos: 49-51 1
EnglischBem:
DeutschBem:
DeutschDesc: Fьhrung best. aus Bild-Nr. 49-51
InternBDB: 85111-1211
InternKon: 243-13019-4 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 158 73 Guide tube 1
EnglischBem:
DeutschBem:
DeutschDesc: Fьhrungsrohr
InternBDB: 92214-1122
InternKon: 243-13019-4 / 9.1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 160 73 O-ring 2
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 223-8307
InternKon: 243-13019-4 / 9.2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 198 159 73 Union nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Ьberwurfmutter
InternBDB: 94613-1312
InternKon: 243-13019-4 / 9.3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 161 73 Indicator consist. of fig-nos: 53-58 1
EnglischBem:
DeutschBem:
DeutschDesc: Anzeiger best. aus Bild-Nr. 53-58
InternBDB: 84114-1210
InternKon: 243-13019-4 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 162 73 Weight 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewicht
InternBDB: 96816-1121
InternKon: 243-13019-4 / 10.1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 163 73 Magnet 1
EnglischBem:
DeutschBem:
DeutschDesc: Magnet
InternBDB: M 2 - rot
InternKon: 243-13019-4 / 10.2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A 10,5 /125
InternKon: 243-13019-4 / 10.3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 374 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M4x20 /963
InternKon: 243-13019-4 / 10.4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 466 98 Grummet 1
EnglischBem:
DeutschBem:
DeutschDesc: Seilkausche
InternBDB: 5 R-W
InternKon: 243-13019-4 / 10.5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 300 024 99 Rope clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Seilklemme
InternBDB: VZ 741 /N 3
InternKon: 243-13019-4 / 10.6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 164 73 Guide 1
EnglischBem:
DeutschBem:
DeutschDesc: Seilfьhrung
InternBDB: 96211-1132
InternKon: 243-13019-4 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 165 73 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB: 95811-1111
InternKon: 243-13019-4 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 166 73 Sleeve 3
EnglischBem:
DeutschBem:
DeutschDesc: Hьlse
InternBDB: 95211-1111
InternKon: 243-13019-4 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 3
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 8 /985
InternKon: 243-13019-4 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 305 98 Bolt 3
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x70 /963
InternKon: 243-13019-4 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 773 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x15 /933
InternKon: 243-13019-4 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 167 73 Valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Ventil
InternBDB: 602 1705
InternKon: 243-13019-4 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 693 935 Ball cock 1
EnglischBem:
DeutschBem:
DeutschDesc: Kugelhahn
InternBDB: 3403 R 3/4xAG 3/4
InternKon: 243-13019-4 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 805 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 8 /986
InternKon: 243-13019-4 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 168 73 Level indicator (refilling) 1
EnglischBem:
DeutschBem:
DeutschDesc: Niveaukontrolle (Befьllung)
InternBDB: 84113-1141
InternKon: 243-13019-4 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 169 73 Livel indicator (evacuating) 1
EnglischBem:
DeutschBem:
DeutschDesc: Niveaukontrolle (Entleerung)
InternBDB: 84113-1142
InternKon: 243-13019-4 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H285S S/N 78117(G78117) / Lube Pump Station(090-0872 : 090-0872)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
