Содержание Excavators Mining Komatsu PC4000-6 S/N 58102(G58102)

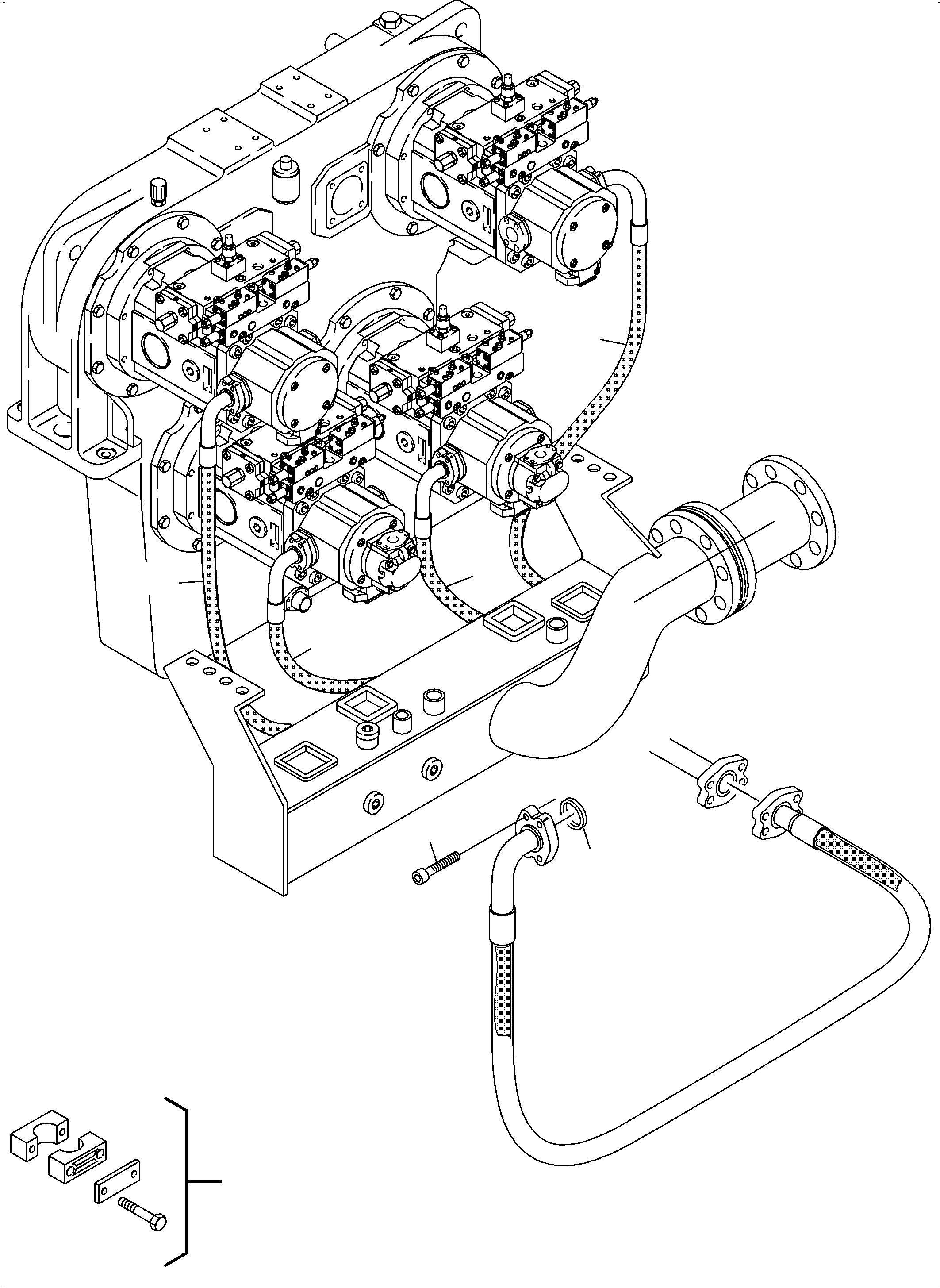

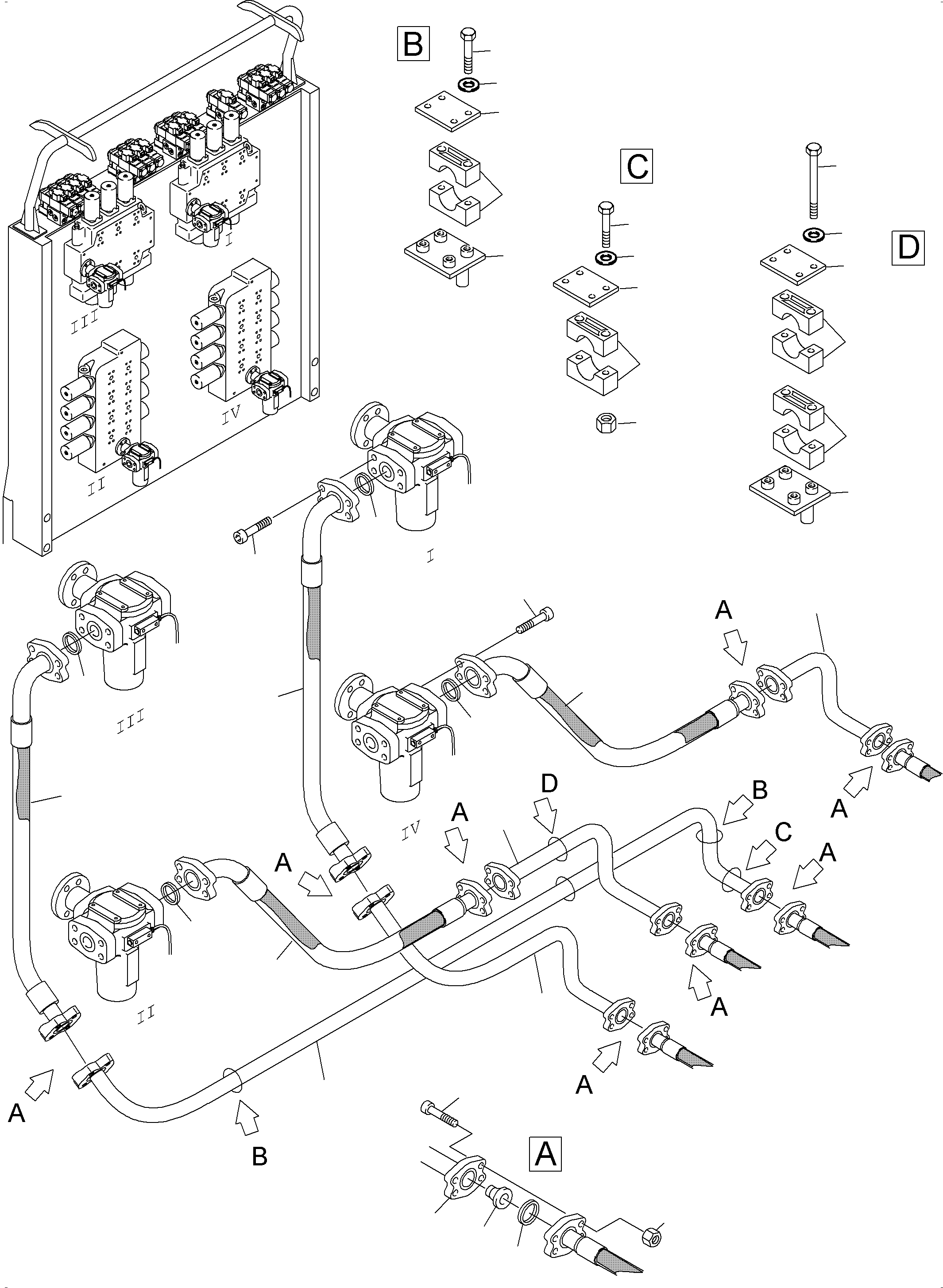

Pressure Lines - Main Pumps - H.P.-Filter(355-1832f : 355-1832f)
Номер на схеме Каталожный номер Название Количество Детали
? 940 395 40 Hose assy. DN 50 x 4050 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 4050
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 380 40 Hose assy. DN 50 x 2700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 2700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 368 40 Hose assy. DN 50 x 1980 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 1980
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 366 40 Hose assy. DN 50 x 1810 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 1810
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Flange seal 16
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 305 99 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? see page mounting parts 1
EnglischBem:
DeutschBem:
DeutschDesc: siehe ET-Blatt Befestigungsteile
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 518 40 Hose assy. DN 50 x 1110 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 1110
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 519 40 Hose assy. DN 50 x 1150 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 1150
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 362 40 Hose assy. DN 50 x 1630 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 1630
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 555 73 Pipe cpl. Ш 65 , incl. Pos. 5,15,16 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl. Ш 65, inkl. Pos. 5,15,16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 556 73 Pipe cpl. Ш 65 , incl. Pos. 5,15,16 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl. Ш 65, inkl. Pos. 5,15,16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 557 73 Pipe cpl. Ш 65 , incl. Pos. 5,15,16 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl. Ш 65, inkl. Pos. 5,15,16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 558 73 Pipe cpl. Ш 65 , incl. Pos. 5,15,16 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl. Ш 65, inkl. Pos. 5,15,16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 448 98 Flange 8
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 449 98 Ring 8
EnglischBem:
DeutschBem:
DeutschDesc: Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 035 99 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 338 99 Nut 32
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 914 746 40 Weld-on plate 6
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 617 99 Bolt 28
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 965 98 Cover plate 10
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 446 98 Clamp set 24
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 615 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 682 98 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 16
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 200 98 Washer 40
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
