Содержание Excavators Komatsu PC300LL-7L S/N A85001-UP(PC300L1E)

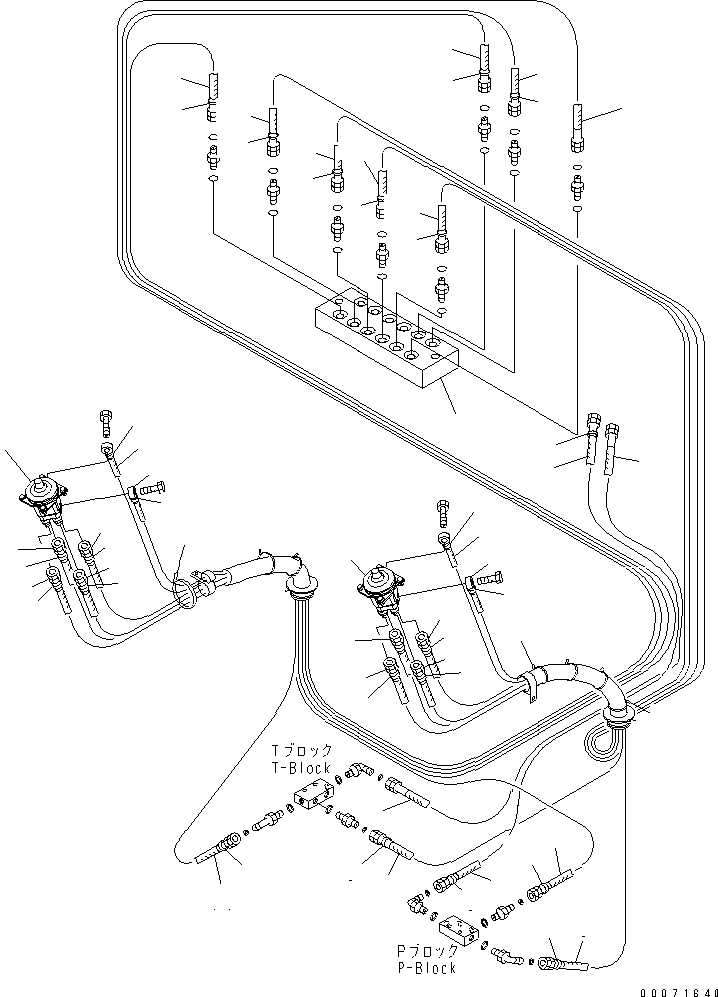

FLOOR FRAME (PILOT VALVE TO MANIFOLD BLOCK) (48/60 INCH RISER)(210650 : K1110-19B0)
Номер на схеме Каталожный номер Название Количество Детали
? 02760-00344 HOSE 1
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 02760-00344 HOSE 1
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-22790 BAND¤ RED 2
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 08034-20536 BAND 2
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-42230 HOSE¤ 1350MM 1
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-42240 HOSE¤ 1450MM 1
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-22790 BAND¤ RED 4
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-22810 BAND¤ YELLOW 2
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-22820 BAND¤ BLUE 4
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-42210 HOSE¤ 1600MM 1
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-42220 HOSE¤ 1300MM 1
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-22790 BAND¤ RED 2
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-22820 BAND¤ BLUE 2
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-22830 BAND¤ WHITE 2
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-22840 BAND¤ BLACK 2
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-22850 BAND¤ GREEN 2
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 20Y-62-22860 BAND¤ BROWN 2
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 08034-00519 BAND 2
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? (702-16-01651) VALVE ASS'Y,(SEE FIG. K1110-09A1) 1
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? (702-16-01651) VALVE ASS'Y,(SEE FIG. K1110-13A1) 1
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? (207-62-A1310) BLOCK,(SEE FIG. K1110-19D0) 1
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 02760-00244 HOSE 2
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-
? 02760-00344 HOSE 6
SN: A85001-
KIT-FLAG: _-
SERIALNO: A85001-

Excavators Komatsu / PC300LL-7L S/N A85001-UP(PC300L1E) / FLOOR FRAME (PILOT VALVE TO MANIFOLD BLOCK) (48/60 INCH RISER)(210650 : K1110-19B0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
