Номер на схеме Каталожный номер Название Количество Детали
? 700-81-15000 VALVE ASS'Y 1
SN: 10002-
? • COVER 1
SN: 10002-
? 700-84-12110 • BODY 1
SN: 10002-
? 700-84-11680 • SPOOL 1
SN: 10002-
? 07000-13050 • O-RING 1
SN: 10002-
? 700-81-11212 • BOLT 2
SN: 10002-
? 700-81-11222 • BOLT 1
SN: 10002-
? 07000-03030 • O-RING 2
SN: 10002-
? 700-84-11232 • U-PACKING 2
SN: 10002-
? 700-84-11820 • SEAL 1
SN: 10002-
? 700-84-11290 • COLLAR 1
SN: 10002-
? 700-84-11310 • PLATE 1
SN: 10002-
? 01252-30620 • BOLT 2
SN: 10002-
? 01252-30830 • BOLT 1
SN: 10002-
? 01643-30823 • WASHER 1
SN: 10002-
? □700-84-11640 • COLLAR 1
SN: 10002-
? □700-84-11630 • RETAINER 2
SN: 10002-
? 700-84-11850 • SPRING 1
SN: 10002-
? 700-84-11620 • PLATE 1
SN: 10002-
? 700-84-11240 • O-RING 2
SN: 10002-
? 700-84-11390 • COVER 1
SN: 10002-
? 01252-30625 • BOLT 2
SN: 10002-
? 700-42-31460 • VALVE 1
SN: 10002-
? □700-42-31470 • SPRING 1
SN: 10002-
? 07002-13034 • O-RING 1
SN: 10002-
? 700-81-59000 • VALVE ASS'Y 1
SN: 10002-
? 07002-12434 • O-RING 2
SN: 10002-
? 700-22-11370 • PLUG 2
SN: 10002-
? 01010-51025 • BOLT 4
SN: 10002-
? 700-84-11330 • BRACKET 2
SN: 10002-
? 700-81-59000 • VALVE ASS'Y 1
SN: 10002-

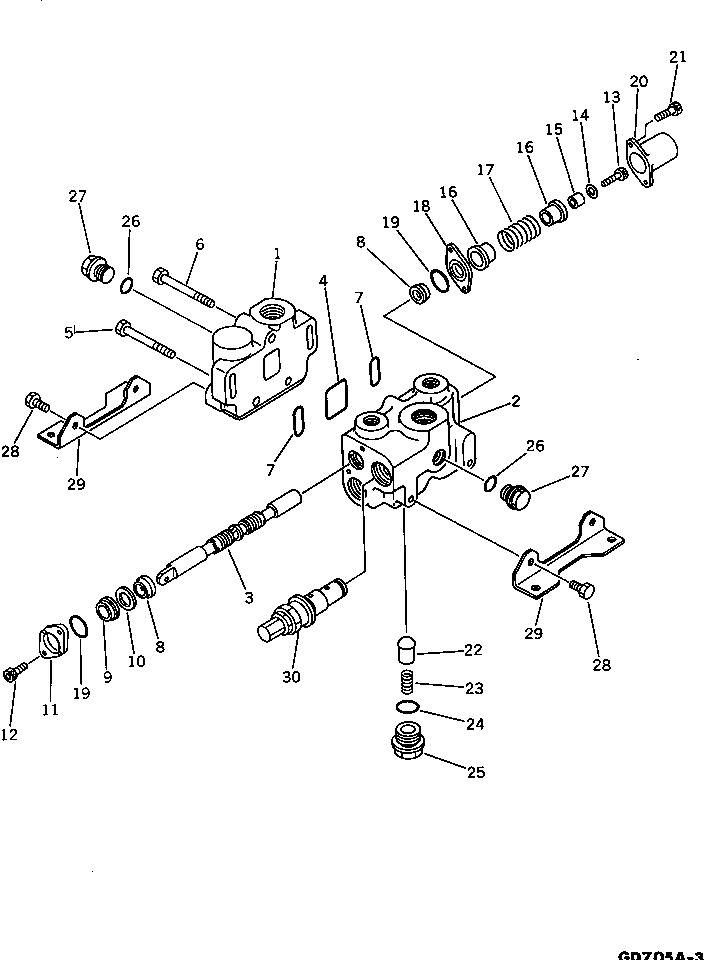

Graders Komatsu / GD705A-3 S/N 10002-UP(GD705A-C) / HYDRAULIC CONTROL VALVE(180070 : 3623)
