Содержание Wheel Loaders Komatsu WA380-6 S/N 65949-UP(0000290c)

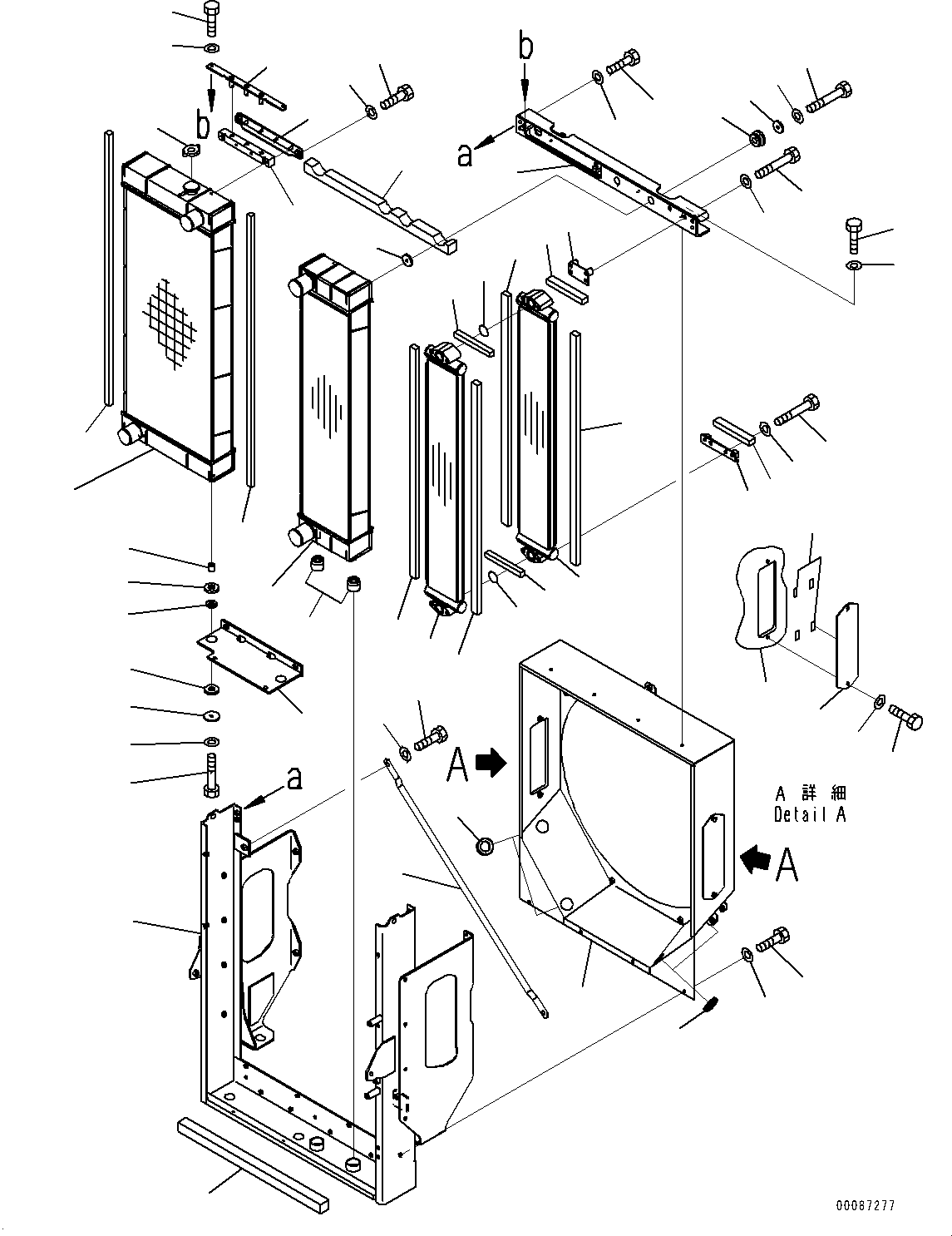

Radiator, Radiator, Aftercooler and Oil Cooler (#65949-)(C001001 : C0110-003001)
Номер на схеме Каталожный номер Название Количество Детали
? 423-03-41103 Radiator Assembly 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41310 • Radiator 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41220 • • Seal 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 416-03-11170 • • Cap 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41120 • Aftercooler Assembly 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41131 • Oil Cooler Assembly 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41230 • • Oil Cooler 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41240 • • Oil Cooler 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41250 • • Plate 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41261 • • Plate 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41270 • • Seal 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41280 • • Seal 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41290 • • Seal 4
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 07000-13035 • • O-ring 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01010-81080 • • Bolt 4
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01643-31032 • • Washer 4
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41320 • Frame 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41420 • Shroud 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41330 • Bracket 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41170 • Plate 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41180 • Seal 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41191 • Seal 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 421-09-21420 • Sheet 8
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01010-D1020 • Bolt 4
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01643-71032 • Washer 4
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 23C-03-51751 • Cushion 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 195-03-41380 • Cushion 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 207-03-75590 • Plate 4
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01010-81035 • Bolt 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01643-31032 • Washer 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01010-81050 • Bolt 4
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01643-31032 • Washer 4
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01010-81025 • Bolt 14
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01643-31032 • Washer 14
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01010-80820 • Bolt 8
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01643-30823 • Washer 8
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41340 • Rubber 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41350 • Bracket 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41360 • Bracket 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41370 • Cushion 4
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 22T-56-23290 • Spacer 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41430 • Cushion 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 11Y-03-32260 • Washer 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 207-03-71680 • Stay 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01010-81230 • Bolt 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 01643-31232 • Washer 2
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 423-03-41390 • Plate 1
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-
? 09415-03614 Cap 4
SN: 65949-
KIT-FLAG: _-
SCC:
SERIALNO: 65949-

Wheel Loaders Komatsu / WA380-6 S/N 65949-UP(0000290c) / Radiator, Radiator, Aftercooler and Oil Cooler (#65949-)(C001001 : C0110-003001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
