Содержание Wheel Loaders Komatsu WA480-5 S/N WA480H50051 - Up(wa480_5)
ENGINE CONTROL(01600 : GJ2K2669)
Номер на схеме Каталожный номер Название Количество Детали
? 42C-43-11410 ACCELERATOR 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: GASPEDAL
FranzDesc: ACCELERATEUR
ItalDesc: ACCELERATORE
SpanDesc: ACELERADOR
? 417-43-11330 • SAFETY CATCH 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SICHERUNG
FranzDesc: DISPOS. DE SECURIT
ItalDesc: DISPOS. DI SICUREZZA
SpanDesc: DISPOS. DE SEGURIDAD
? 421-43-21710 • PIN 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BOLZEN
FranzDesc: BOULON
ItalDesc: PERNO
SpanDesc: PERNO
? 421-43-21720 • PIN 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BOLZEN
FranzDesc: BOULON
ItalDesc: PERNO
SpanDesc: PERNO
? 421-43-21730 • BEARING 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: LAGER
FranzDesc: COUSSINET
ItalDesc: CUSCINETTO
SpanDesc: RODAMIENTO
? 421-43-21740 • SCREW 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 421-43-H1260 STOP 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ANSCHLAG
FranzDesc: ARRET
ItalDesc: FERMO
SpanDesc: PARO
? 421-43-21750 • PIN 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BOLZEN
FranzDesc: BOULON
ItalDesc: PERNO
SpanDesc: PERNO
? 421-43-21760 • ROLLER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROLLE
FranzDesc: ROULEAU
ItalDesc: RULLO
SpanDesc: RODILLO
? 421-43-21770 • BELLOWS 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FALTENBALG
FranzDesc: SOUFFLET
ItalDesc: SOFFIETTO
SpanDesc: FUELLE
? 421-43-21780 • COVERING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ABDECKUNG
FranzDesc: RECOUVREMENT
ItalDesc: COPERTORA
SpanDesc: COBERTURA
? 421-43-21790 • PLATE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: PLATTE
FranzDesc: PLAQUE
ItalDesc: PIASTRA
SpanDesc: PLATO
? 421-43-21810 • HOUSING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: GEHAEUSE
FranzDesc: CARTER
ItalDesc: CARCASSA
SpanDesc: CARCASA
? 42C-43-11820 • ROD 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: STANGE
FranzDesc: TRINGLE
ItalDesc: ASTA
SpanDesc: VASTAGO
? 421-43-21830 • HOUSING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: GEHAEUSE
FranzDesc: CARTER
ItalDesc: CARCASSA
SpanDesc: CARCASA
? 421-43-21840 • PILOT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FUEHRUNG
FranzDesc: GUIDE
ItalDesc: GUIDA
SpanDesc: GUIA
? 421-43-21850 • COMPRESSION SPRING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DRUCKFEDER
FranzDesc: RESSORT DE COMPR
ItalDesc: MOLLA COMPOSTA
SpanDesc: MUELLE COMPRESOR
? 421-43-21860 • PILOT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FUEHRUNG
FranzDesc: GUIDE
ItalDesc: GUIDA
SpanDesc: GUIA
? 421-43-21870 • GEAR 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ZAHNRAD
FranzDesc: ROUE DENTEE
ItalDesc: RUOTA DENTATA
SpanDesc: RUEDA DENTADA
? 421-43-21880 • PLAIN WASHER 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 421-43-21890 • BRACKET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: HALTER
FranzDesc: SUPPORT
ItalDesc: SUPPORTO
SpanDesc: SOPORTE
? 421-43-21910 • SENDER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: GEBER
FranzDesc: EMETTEUR
ItalDesc: TRASMETTITORE
SpanDesc: EMISOR
? 421-43-21920 • PLAIN WASHER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 421-43-21930 • RING 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: RING
FranzDesc: ANNEAU
ItalDesc: ANELLO
SpanDesc: ARO
? 01010-80612 • SCREW 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 01220-40310 • SCREW 5
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 01220-40408 • SCREW 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 01220-40416 • SCREW 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 01220-40510 • SCREW 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 01580-10605 • NUT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? 01580-10806 • NUT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? 01601-20307 • SPRING WASHER 3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FEDERRING
FranzDesc: RONDELLE FREIN
ItalDesc: ROSETTA ELASTICA
SpanDesc: ARANDELA MUELLE
? 01601-20410 • SPRING WASHER 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FEDERRING
FranzDesc: RONDELLE FREIN
ItalDesc: ROSETTA ELASTICA
SpanDesc: ARANDELA MUELLE
? 01641-20305 • PLAIN WASHER 3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 01641-20405 • PLAIN WASHER 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 01641-20508 • PLAIN WASHER 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 08192-13810 • CONNECTOR 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ANSCHLUSS
FranzDesc: LIAISONS
ItalDesc: RACCORDO
SpanDesc: CONEXION
? 08192-13910 • CONNECTOR 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ANSCHLUSS
FranzDesc: LIAISONS
ItalDesc: RACCORDO
SpanDesc: CONEXION
? 421-43-31510 PLATE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: PLATTE
FranzDesc: PLAQUE
ItalDesc: PIASTRA
SpanDesc: PLATO
? 01010-80630 SCREW 3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 01643-30623 PLAIN WASHER 3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 421-43-H1290 BEARING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: LAGER
FranzDesc: COUSSINET
ItalDesc: CUSCINETTO
SpanDesc: RODAMIENTO
? 421-43-H1280 PILOT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FUEHRUNG
FranzDesc: GUIDE
ItalDesc: GUIDA
SpanDesc: GUIA
? 421-S33-3282 SWITCH 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHALTER
FranzDesc: CONTACTEUR
ItalDesc: INTERRUTTORE
SpanDesc: CONMUTADOR
? 421-06-H2BF0 HARNESS 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: KABELBAUM
FranzDesc: FAISCEAU
ItalDesc: CAVO
SpanDesc: MAZO CABLES
? 421-06-H2BD0 HARNESS 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: KABELBAUM
FranzDesc: FAISCEAU
ItalDesc: CAVO
SpanDesc: MAZO CABLES

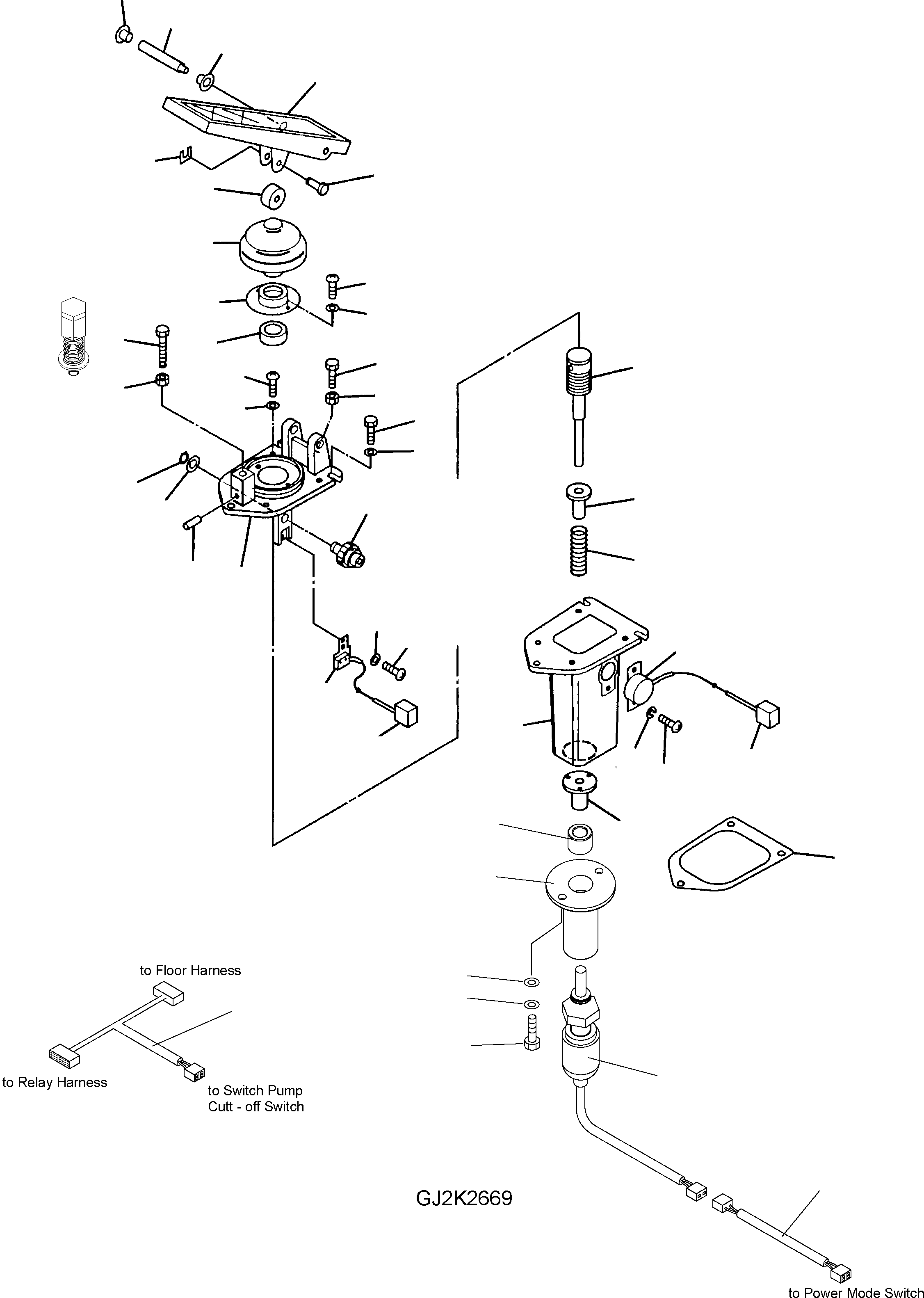

Wheel Loaders Komatsu / WA480-5 S/N WA480H50051 - Up(wa480_5) / ENGINE CONTROL(01600 : GJ2K2669)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
