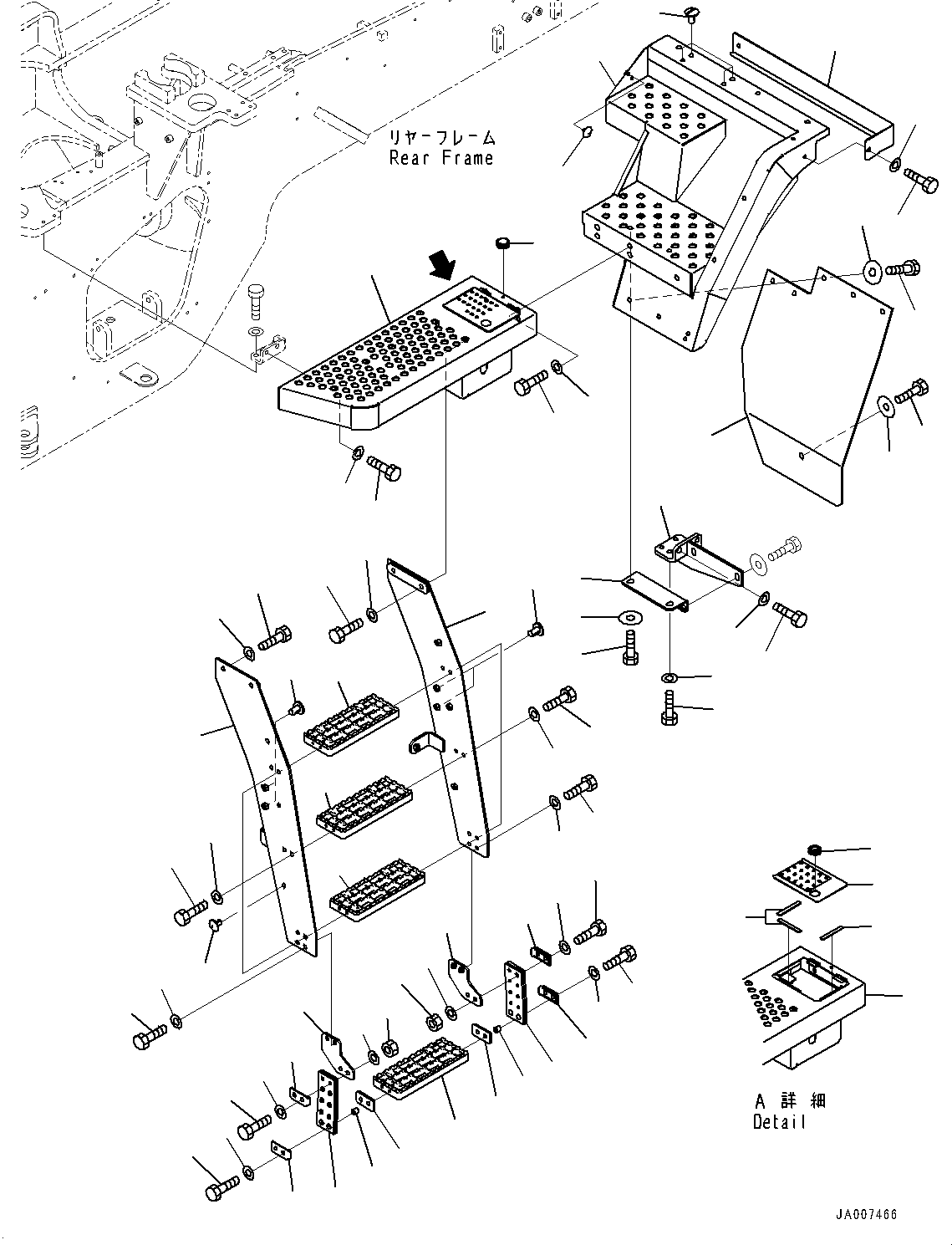

Содержание Wheel Loaders Komatsu WA380-7 S/N H62051-UP(WA380_7H)
Ladder, without Rear Full Fender, LHS(M007001 : M4310-002001)
Номер на схеме Каталожный номер Название Количество Детали
? 423-54-54811 Floor 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-44390 • Hinge, Welded 2
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54821 Floor 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01010-D1235 Bolt 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01643-71232 Washer 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54870 Bracket 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54880 Bracket 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01010-D1230 Bolt 2
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01010-D1230 Bolt 2
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 421-03-31590 Washer 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01010-D1235 Bolt 6
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01643-71232 Washer 6
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 418-54-22190 Cushion 3
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 08037-02512 Grommet 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 426-56-21990 Plug 6
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54710 Cover 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01010-D1020 Bolt 2
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01643-71032 Washer 2
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 09415-00506 Cap 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 22L-46-12150 Cap 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54220 Ladder 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54270 Ladder 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54971 Step 3
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01010-D1030 Bolt 12
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01643-31032 Washer 12
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01010-D1235 Bolt 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01643-71232 Washer 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 416-54-34230 Plug 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 22L-46-12150 Cap 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54950 Sheet 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01010-D1025 Bolt 6
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 421-54-34550 Washer 6
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54971 Step 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54980 Bracket 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54990 Bracket 1
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01010-D1030 Bolt 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01643-31032 Washer 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54260 Rubber 2
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 428-T86-1650 Plate 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01010-81045 Bolt 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01643-31032 Washer 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01643-71032 Washer 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54110 Nut 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54240 Plate 2
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 423-54-54280 Spacer 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01010-D1050 Bolt 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-
? 01643-31032 Washer 4
SN: H62051-
KIT-FLAG: _-
SCC:
SERIALNO: H62051-

Wheel Loaders Komatsu / WA380-7 S/N H62051-UP(WA380_7H) / Ladder, without Rear Full Fender, LHS(M007001 : M4310-002001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
