Содержание Wheel Loaders Komatsu WA420-3 active S/N WA420H30297 - Up(wa420_3a)
UNIVERSAL JOINT(04-75 : GJ2K1796)
Номер на схеме Каталожный номер Название Количество Детали
? 421-20-H3010 UNIVERSAL JOINT 1
EnglischBem: REPAIRS AND REPLACES 424-20-H3510
DeutschBem: ERSETZT 424-20-H3510
FranzBem: REMPLACE ET RECHANGE 424-20-H3510
ItalBem: SOSTIUISCE 424-20-H3510
SpanBem: REEMPLAZE Y SUSTITUYE 424-20-H3510
DeutschDesc: GELENKWELLE
FranzDesc: CARDAN
ItalDesc: GIUNTO CARDANICO
SpanDesc: ARBOL CARDAN
? 421-20-H0P01 • KNUCKLE JOINT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: KREUZGELENK
FranzDesc: JOINT A ROTULE
ItalDesc: CROCIERA
SpanDesc: ARTICULACION CARDAN
? NOT USED
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: NICHT VERWENDET
FranzDesc: NON UTILISE
ItalDesc: NON USATO
SpanDesc: NO SE USA
? 01050-61265 SCREW 4
EnglischBem: REPAIRS AND REPLACES 01050-61260
DeutschBem: ERSETZT 01050-61260
FranzBem: REMPLACE ET RECHANGE 01050-61260
ItalBem: SOSTIUISCE 01050-61260
SpanBem: REEMPLAZE Y SUSTITUYE 01050-61260
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 01643-51232 PLAIN WASHER 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 421-20-15123 SUPPORT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: LAGERUNG
FranzDesc: SUPPORT
ItalDesc: SUPPORTO
SpanDesc: SOPORTE
? 07020-00675 • LUBRICATION NIPPLE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHMIERNIPPEL
FranzDesc: LUBRIFICATEUR
ItalDesc: LUBRIFICATORE
SpanDesc: LUBRIFICADOR
? 01252-40625 • SCREW 12
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 01602-20619 • SPRING WASHER 12
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FEDERRING
FranzDesc: RONDELLE FREIN
ItalDesc: ROSETTA ELASTICA
SpanDesc: ARANDELA MUELLE
? 421-20-15630 • COVER 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DECKEL
FranzDesc: COUVERCLE
ItalDesc: COPERCHIO
SpanDesc: CUBIERTA
? 421-20-15620 • SEAL 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTRING
FranzDesc: BAGUE ETANCHEITE
ItalDesc: TENUTA
SpanDesc: RETEN
? 01010-62075 SCREW 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 01643-32060 PLAIN WASHER 8
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 01580-02016 NUT 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? 421-20-13540 DEFLECTOR 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ABWEISBLECH
FranzDesc: DEFLECTEUR
ItalDesc: DEFLETTORE
SpanDesc: DEFLECTOR
? 421-20-13030 FLANGE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FLANSCH
FranzDesc: FLASQUE
ItalDesc: FLANGIA
SpanDesc: BRIDA
? 421-20-13540 • DEFLECTOR 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ABWEISBLECH
FranzDesc: DEFLECTEUR
ItalDesc: DEFLETTORE
SpanDesc: DEFLECTOR
? 01011-62405 SCREW 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 424-20-13520 DISC 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHEIBE
FranzDesc: DISQUE
ItalDesc: DISCO
SpanDesc: DISCO
? 421-20-H2010 UNIVERSAL JOINT 1
EnglischBem: REPAIRS AND REPLACES 421-20-H2110
DeutschBem: ERSETZT 421-20-H2110
FranzBem: REMPLACE ET RECHANGE 421-20-H2110
ItalBem: SOSTIUISCE 421-20-H2110
SpanBem: REEMPLAZE Y SUSTITUYE 421-20-H2110
DeutschDesc: GELENKWELLE
FranzDesc: CARDAN
ItalDesc: GIUNTO CARDANICO
SpanDesc: ARBOL CARDAN
? 421-20-H0P02 • KNUCKLE JOINT 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: KREUZGELENK
FranzDesc: JOINT A ROTULE
ItalDesc: CROCIERA
SpanDesc: ARTICULACION CARDAN
? NOT USED
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: NICHT VERWENDET
FranzDesc: NON UTILISE
ItalDesc: NON USATO
SpanDesc: NO SE USA
? 01050-61265 SCREW 8
EnglischBem: REPAIRS AND REPLACES 01050-61260
DeutschBem: ERSETZT 01050-61260
FranzBem: REMPLACE ET RECHANGE 01050-61260
ItalBem: SOSTIUISCE 01050-61260
SpanBem: REEMPLAZE Y SUSTITUYE 01050-61260
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 01643-51232 PLAIN WASHER 8
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 421-20-H4010 UNIVERSAL JOINT 1
EnglischBem: REPAIRS AND REPLACES 421-20-H4110
DeutschBem: ERSETZT 421-20-H4110
FranzBem: REMPLACE ET RECHANGE 421-20-H4110
ItalBem: SOSTIUISCE 421-20-H4110
SpanBem: REEMPLAZE Y SUSTITUYE 421-20-H4110
DeutschDesc: GELENKWELLE
FranzDesc: CARDAN
ItalDesc: GIUNTO CARDANICO
SpanDesc: ARBOL CARDAN
? 421-20-H0P01 • KNUCKLE JOINT 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: KREUZGELENK
FranzDesc: JOINT A ROTULE
ItalDesc: CROCIERA
SpanDesc: ARTICULACION CARDAN
? NOT USED
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: NICHT VERWENDET
FranzDesc: NON UTILISE
ItalDesc: NON USATO
SpanDesc: NO SE USA
? 01050-61265 SCREW 8
EnglischBem: REPAIRS AND REPLACES 01050-61260
DeutschBem: ERSETZT 01050-61260
FranzBem: REMPLACE ET RECHANGE 01050-61260
ItalBem: SOSTIUISCE 01050-61260
SpanBem: REEMPLAZE Y SUSTITUYE 01050-61260
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 01643-51232 PLAIN WASHER 8
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA

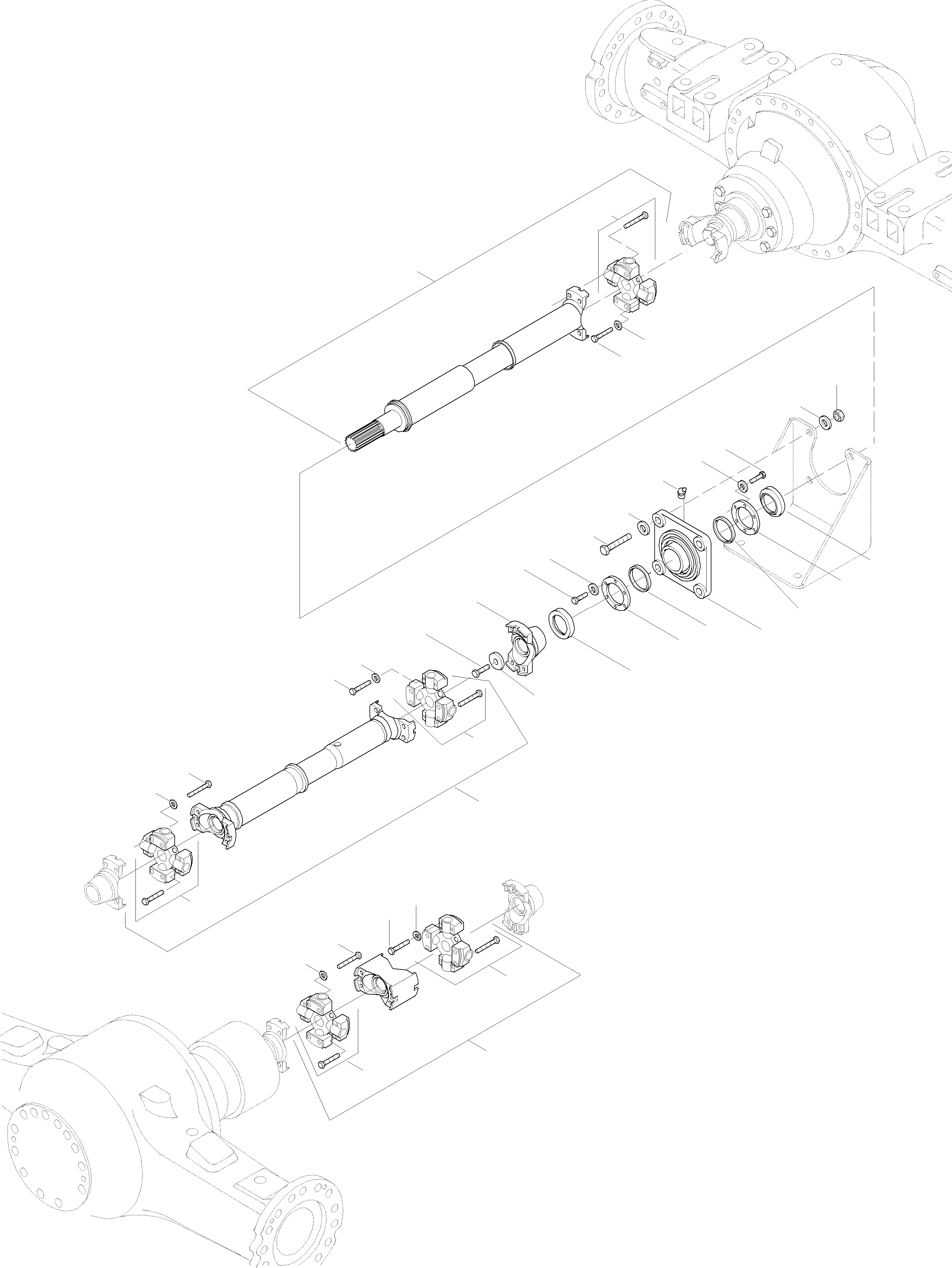

Wheel Loaders Komatsu / WA420-3 active S/N WA420H30297 - Up(wa420_3a) / UNIVERSAL JOINT(04-75 : GJ2K1796)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
