Содержание Wheel Loaders Komatsu WA420-3 active S/N WA420H30297 - Up(wa420_3a)
HYDRAULIC OIL COOLING(02-75 : GJ2K1748)
Номер на схеме Каталожный номер Название Количество Детали
? 424-62-H5170 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 419-09-H2080 O-RING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: O-RING
FranzDesc: JOINT TORIQUE
ItalDesc: ANELLO OR
SpanDesc: JUNTA TORICA
? 01435-01035 SCREW 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 424-09-H1460 HOSE ASSEMBLY 1
SN: 30399-
EnglischBem: REPAIRS AND REPLACES 424-62-H5110
DeutschBem: ERSETZT 424-62-H5110
FranzBem: REMPLACE ET RECHANGE 424-62-H5110
ItalBem: SOSTIUISCE 424-62-H5110
SpanBem: REEMPLAZE Y SUSTITUYE 424-62-H5110
DeutschDesc: SCHLAUCH VOLLST.
FranzDesc: FLEXIBLE COMPLET
ItalDesc: TUBO FLESSIBLE COMPL
SpanDesc: TUBO COMPLETO
? 419-09-H2020 O-RING 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: O-RING
FranzDesc: JOINT TORIQUE
ItalDesc: ANELLO OR
SpanDesc: JUNTA TORICA
? 07371-30638 HALF FLANGE 12
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: HALBFLANSCH
FranzDesc: DEMI FLASQUE
ItalDesc: SEMI-FLANGIA
SpanDesc: MEDIA BRIDA
? 01252-71035 SCREW 24
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? NOT USED
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: NICHT VERWENDET
FranzDesc: NON UTILISE
ItalDesc: NON USATO
SpanDesc: NO SE USA
? 424-62-H5261 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 424-62-H5251 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 419-09-H2020 O-RING 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: O-RING
FranzDesc: JOINT TORIQUE
ItalDesc: ANELLO OR
SpanDesc: JUNTA TORICA
? 01435-01035 SCREW 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 424-62-H5120 HOSE ASSEMBLY 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHLAUCH VOLLST.
FranzDesc: FLEXIBLE COMPLET
ItalDesc: TUBO FLESSIBLE COMPL
SpanDesc: TUBO COMPLETO
? 424-00-H0120 CLIP 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHELLE
FranzDesc: COLLIER
ItalDesc: FERMAGLIO
SpanDesc: ABRAZADERA
? 01435-01020 SCREW 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 6693-53-9740 CLIP 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHELLE
FranzDesc: COLLIER
ItalDesc: FERMAGLIO
SpanDesc: ABRAZADERA
? 424-62-H5160 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 424-62-H5150 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 419-09-H2020 O-RING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: O-RING
FranzDesc: JOINT TORIQUE
ItalDesc: ANELLO OR
SpanDesc: JUNTA TORICA
? 01252-71055 SCREW 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? NOT USED
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: NICHT VERWENDET
FranzDesc: NON UTILISE
ItalDesc: NON USATO
SpanDesc: NO SE USA
? 424-62-25110 ANGLE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: WINKEL
FranzDesc: EQUERRE
ItalDesc: ANGOLO
SpanDesc: ANGULO
? 424-62-H5220 SLAT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: LEISTE
FranzDesc: LATTE
ItalDesc: STECCA
SpanDesc: LISTON
? 423-00-H1070 STIRRUP 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BUEGEL
FranzDesc: ETRIER
ItalDesc: STAFFA
SpanDesc: LETRA
? 01580-11008 NUT 8
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? 01643-31032 PLAIN WASHER 8
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 01435-01045 SCREW 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 415-64-13120 PLAIN WASHER 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 419-43-17930 BUFFER 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: PUFFER
FranzDesc: PARE CHOC
ItalDesc: RESPINGENTE
SpanDesc: PARACHOQUES
? 421-62-18560 SPACER 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ABSTANDSTUECK
FranzDesc: ENTRETOISE
ItalDesc: DISTANZIALE
SpanDesc: SEPARADOR
? 415-64-13130 BUFFER 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: PUFFER
FranzDesc: PARE CHOC
ItalDesc: RESPINGENTE
SpanDesc: PARACHOQUES

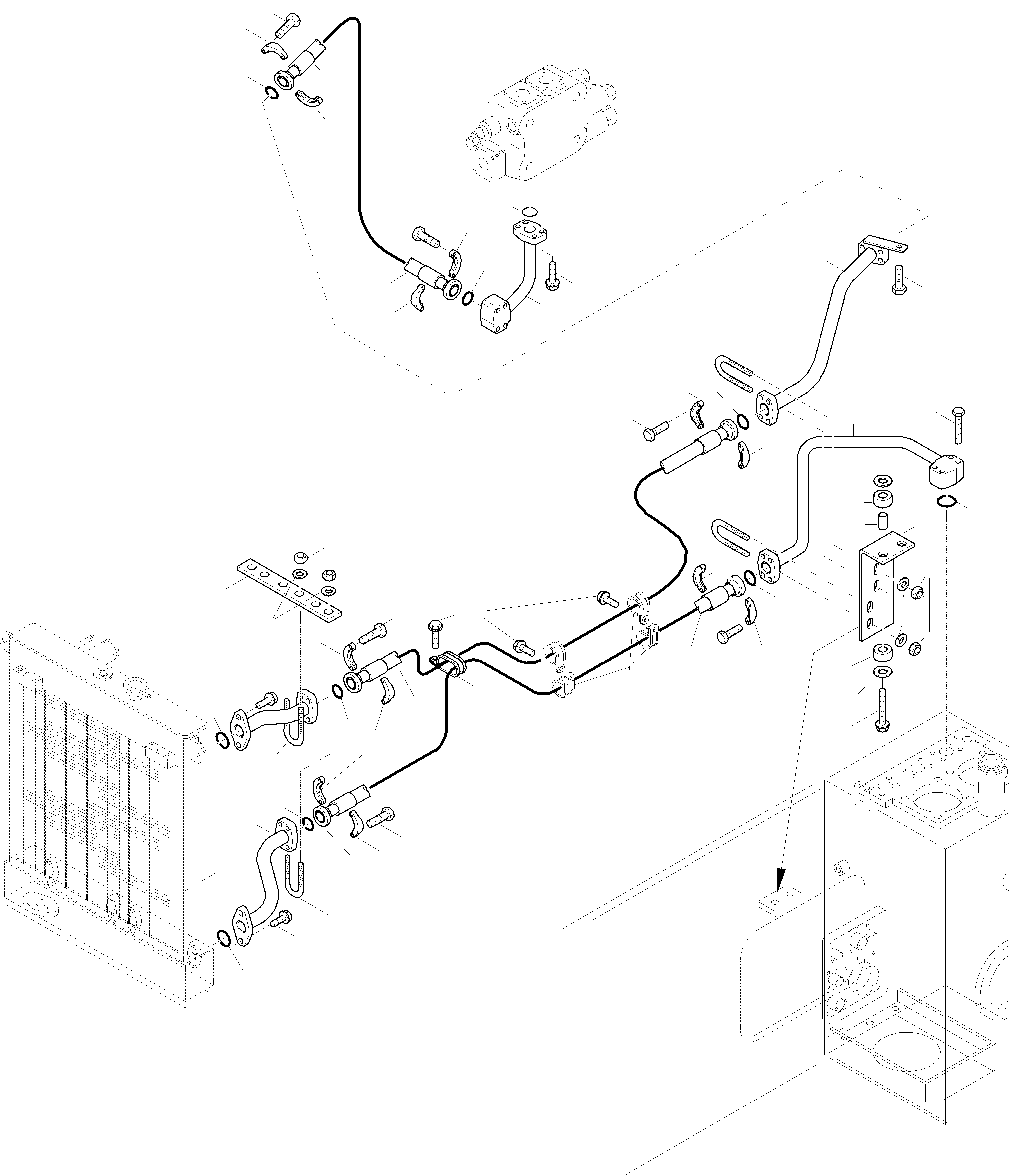

Wheel Loaders Komatsu / WA420-3 active S/N WA420H30297 - Up(wa420_3a) / HYDRAULIC OIL COOLING(02-75 : GJ2K1748)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
