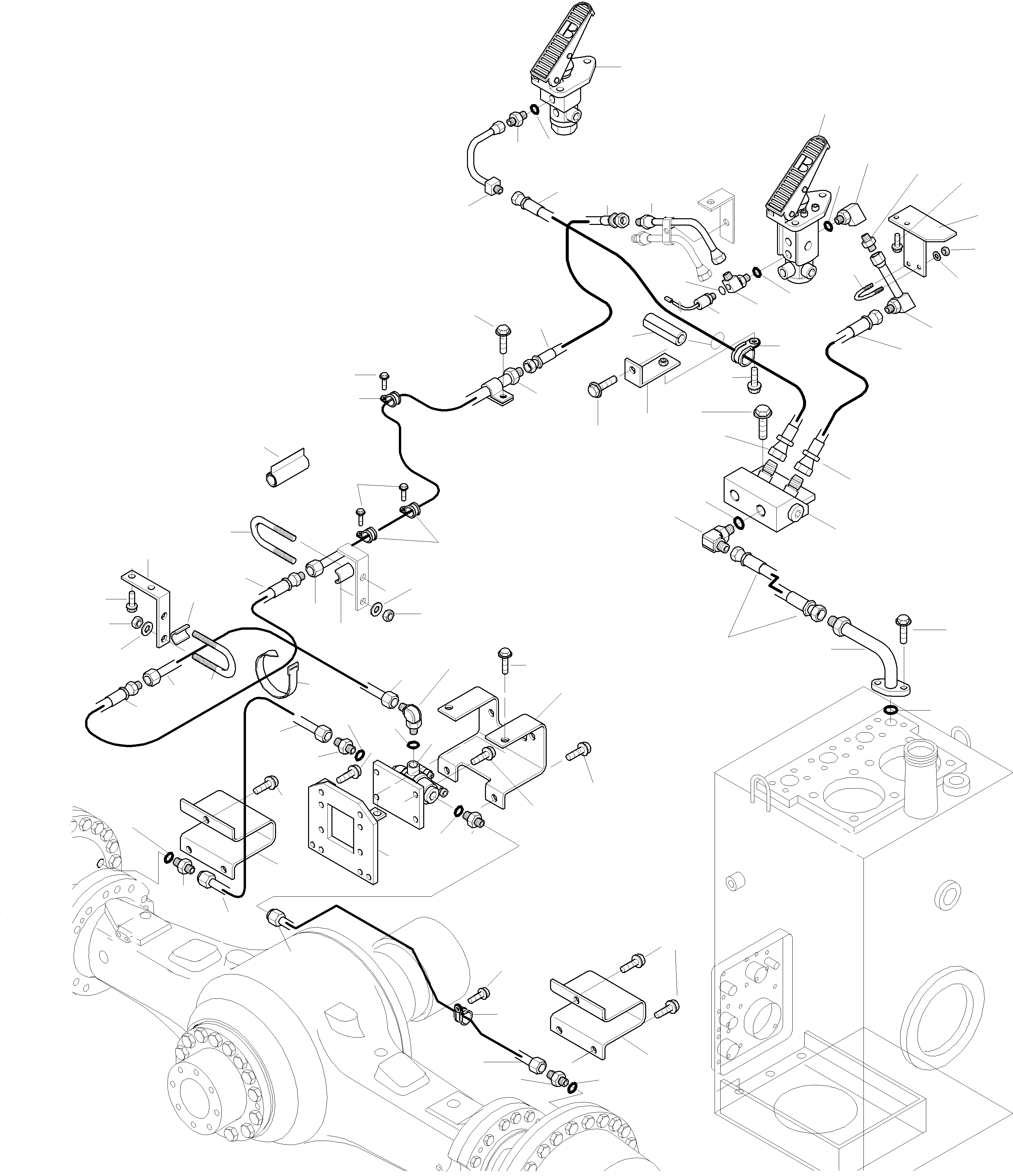

BRAKE PIPING, REAR AXLE(09-02|a : K0602)
Наименование Страница Код страницы
BRAKE VALVE, TWO WAYS 09-15|e K0055
BRAKE VALVE 09-15|b K0056

Номер на схеме Каталожный номер Название Количество Детали
? 07000-03025 O-RING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: O-RING
FranzDesc: JOINT TORIQUE
ItalDesc: ANELLO OR
SpanDesc: JUNTA TORICA
? 423-62-23290 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 01435-01030 SCREW 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 07108-20603 HOSE ASSEMBLY 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHLAUCH VOLLST.
FranzDesc: FLEXIBLE COMPLET
ItalDesc: TUBO FLESSIBLE COMPL
SpanDesc: TUBO COMPLETO
? 07235-10628 ELBOW NIPPLE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: WINKELSTUTZEN
FranzDesc: RACCORD COUDE
ItalDesc: RACCORDO A GOMIT
SpanDesc: CODO DE UNION
? 07002-02434 O-RING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: O-RING
FranzDesc: JOINT TORIQUE
ItalDesc: ANELLO OR
SpanDesc: JUNTA TORICA
? 421-62-H1190 DISTRIBUTOR 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VERTEILER
FranzDesc: DISTRIBUTEUR
ItalDesc: DISTRIBUTORE
SpanDesc: DISTRIBUIDOR
? 01435-01020 SCREW 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 07108-20604 HOSE ASSEMBLY 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHLAUCH VOLLST.
FranzDesc: FLEXIBLE COMPLET
ItalDesc: TUBO FLESSIBLE COMPL
SpanDesc: TUBO COMPLETO
? 421-43-22970 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 07283-22738 STIRRUP 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BUEGEL
FranzDesc: ETRIER
ItalDesc: STAFFA
SpanDesc: LETRA
? 01643-31032 PLAIN WASHER 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 421-00-H0590 NUT 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? 421-43-22980 BRACKET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: HALTER
FranzDesc: SUPPORT
ItalDesc: SUPPORTO
SpanDesc: SOPORTE
? 01435-01020 SCREW 3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 07238-10628 STUD 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: STUTZEN
FranzDesc: GOUJON
ItalDesc: PRIGIONIERO
SpanDesc: ESPARRAGO
? 421-43-22430 ELBOW NIPPLE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: WINKELSTUTZEN
FranzDesc: RACCORD COUDE
ItalDesc: RACCORDO A GOMIT
SpanDesc: CODO DE UNION
? 07002-02434 O-RING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: O-RING
FranzDesc: JOINT TORIQUE
ItalDesc: ANELLO OR
SpanDesc: JUNTA TORICA
? 421-43-27201 BRAKE VALVE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BREMSVENTIL
FranzDesc: VALVE DE FREIN
ItalDesc: VALVOLA FRENO
SpanDesc: VALVULA DE FRENO
? BRAKE VALVE -3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BREMSVENTIL
FranzDesc: VALVE DE FREIN
ItalDesc: VALVOLA FRENO
SpanDesc: VALVULA DE FRENO
 k0055
? 07108-20406 HOSE ASSEMBLY 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHLAUCH VOLLST.
FranzDesc: FLEXIBLE COMPLET
ItalDesc: TUBO FLESSIBLE COMPL
SpanDesc: TUBO COMPLETO
? 04434-52110 CLIP 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHELLE
FranzDesc: COLLIER
ItalDesc: FERMAGLIO
SpanDesc: ABRAZADERA
? 01435-01016 SCREW 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 425-03-11420 BRACKET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: HALTER
FranzDesc: SUPPORT
ItalDesc: SUPPORTO
SpanDesc: SOPORTE
? 01435-01025 SCREW 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 361-18-21430 HOSE PROTECTOR 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHLAUCHSCHUTZ
FranzDesc: PROTECTION TUYAU
ItalDesc: PROTEZIONE TUBO
SpanDesc: PROTECCION TUBO
? 421-43-22750 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 421-09-12770 STUD 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: STUTZEN
FranzDesc: GOUJON
ItalDesc: PRIGIONIERO
SpanDesc: ESPARRAGO
? 07002-02034 O-RING 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: O-RING
FranzDesc: JOINT TORIQUE
ItalDesc: ANELLO OR
SpanDesc: JUNTA TORICA
? 421-43-27100 BRAKE VALVE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BREMSVENTIL
FranzDesc: VALVE DE FREIN
ItalDesc: VALVOLA FRENO
SpanDesc: VALVULA DE FRENO
? BRAKE VALVE -3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BREMSVENTIL
FranzDesc: VALVE DE FREIN
ItalDesc: VALVOLA FRENO
SpanDesc: VALVULA DE FRENO
 k0056
? 424-43-27330 ELBOW NIPPLE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: WINKELSTUTZEN
FranzDesc: RACCORD COUDE
ItalDesc: RACCORDO A GOMIT
SpanDesc: CODO DE UNION
? 07002-11423 O-RING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: O-RING
FranzDesc: JOINT TORIQUE
ItalDesc: ANELLO OR
SpanDesc: JUNTA TORICA
? 421-43-22941 SENDER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: GEBER
FranzDesc: EMETTEUR
ItalDesc: TRASMETTITORE
SpanDesc: EMISOR
? 421-43-22720 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 07108-20404 HOSE ASSEMBLY 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHLAUCH VOLLST.
FranzDesc: FLEXIBLE COMPLET
ItalDesc: TUBO FLESSIBLE COMPL
SpanDesc: TUBO COMPLETO
? 424-43-27240 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 01435-01016 SCREW 3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 04434-51510 CLIP 3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHELLE
FranzDesc: COLLIER
ItalDesc: FERMAGLIO
SpanDesc: ABRAZADERA
? 07283-31537 U-BOLT 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: U-BOLZEN
FranzDesc: ETRIER
ItalDesc: TORNILLO EN U
SpanDesc: PARAFUSO EM U
? 07283-51523 UNDERLAY 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLAGE
FranzDesc: INCLINAISON
ItalDesc: INCLINAZIONE
SpanDesc: CALZO
? 01643-30823 PLAIN WASHER 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 426-09-H1140 NUT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? 421-43-22540 HOSE ASSEMBLY 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHLAUCH VOLLST.
FranzDesc: FLEXIBLE COMPLET
ItalDesc: TUBO FLESSIBLE COMPL
SpanDesc: TUBO COMPLETO
? 08034-20536 BRACE 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: HALTEBAND
FranzDesc: BRETELLE
ItalDesc: SOSTEGNO
SpanDesc: RIOSTRA
? 427-62-11650 PROTECTOR 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHUTZ
FranzDesc: PROTECTEUR
ItalDesc: PROTETTORE
SpanDesc: PROTECTOR
? 424-43-27250 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 424-43-27280 BRACKET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: HALTER
FranzDesc: SUPPORT
ItalDesc: SUPPORTO
SpanDesc: SOPORTE
? 421-09-12760 ELBOW NIPPLE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: WINKELSTUTZEN
FranzDesc: RACCORD COUDE
ItalDesc: RACCORDO A GOMIT
SpanDesc: CODO DE UNION
? 07002-02034 O-RING 5
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: O-RING
FranzDesc: JOINT TORIQUE
ItalDesc: ANELLO OR
SpanDesc: JUNTA TORICA
? 424-35-15201 BRAKE VALVE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BREMSVENTIL
FranzDesc: VALVE DE FREIN
ItalDesc: VALVOLA FRENO
SpanDesc: VALVULA DE FRENO
? 01435-01020 SCREW 8
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 421-43-H7330 BRACKET 1
EnglischBem: REPAIRS AND REPLACES 421-35-12552
DeutschBem: ERSETZT 421-35-12552
FranzBem: REMPLACE ET RECHANGE 421-35-12552
ItalBem: SOSTIUISCE 421-35-12552
SpanBem: REEMPLAZE Y SUSTITUYE 421-35-12552
DeutschDesc: HALTER
FranzDesc: SUPPORT
ItalDesc: SUPPORTO
SpanDesc: SOPORTE
? 421-09-12510 STUD 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: STUTZEN
FranzDesc: GOUJON
ItalDesc: PRIGIONIERO
SpanDesc: ESPARRAGO
? 424-43-27260 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 424-43-27270 PIPE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHRLEITUNG
FranzDesc: CANALISATION
ItalDesc: TUBO
SpanDesc: TUBO
? 04434-51210 CLIP 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHELLE
FranzDesc: COLLIER
ItalDesc: FERMAGLIO
SpanDesc: ABRAZADERA
? 01435-01016 SCREW 7
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 421-35-12212 COVERING 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ABDECKUNG
FranzDesc: RECOUVREMENT
ItalDesc: COPERTORA
SpanDesc: COBERTURA
? 421-43-H7340 COVERING 1
EnglischBem: REPAIRS AND REPLACES 421-35-13160
DeutschBem: ERSETZT 421-35-13160
FranzBem: REMPLACE ET RECHANGE 421-35-13160
ItalBem: SOSTIUISCE 421-35-13160
SpanBem: REEMPLAZE Y SUSTITUYE 421-35-13160
DeutschDesc: ABDECKUNG
FranzDesc: RECOUVREMENT
ItalDesc: COPERTORA
SpanDesc: COBERTURA
? 01435-01025 SCREW 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO

Wheel Loaders Komatsu / WA420-3 S/N WA420H30051-30296(wa420_3) / BRAKE PIPING, REAR AXLE(09-02|a : K0602)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
