Содержание Telescopic Handlers Komatsu WH713-1 WH714-1 WH714H-1 WH716-1 S/N 395F70241-Up(wh7_1)

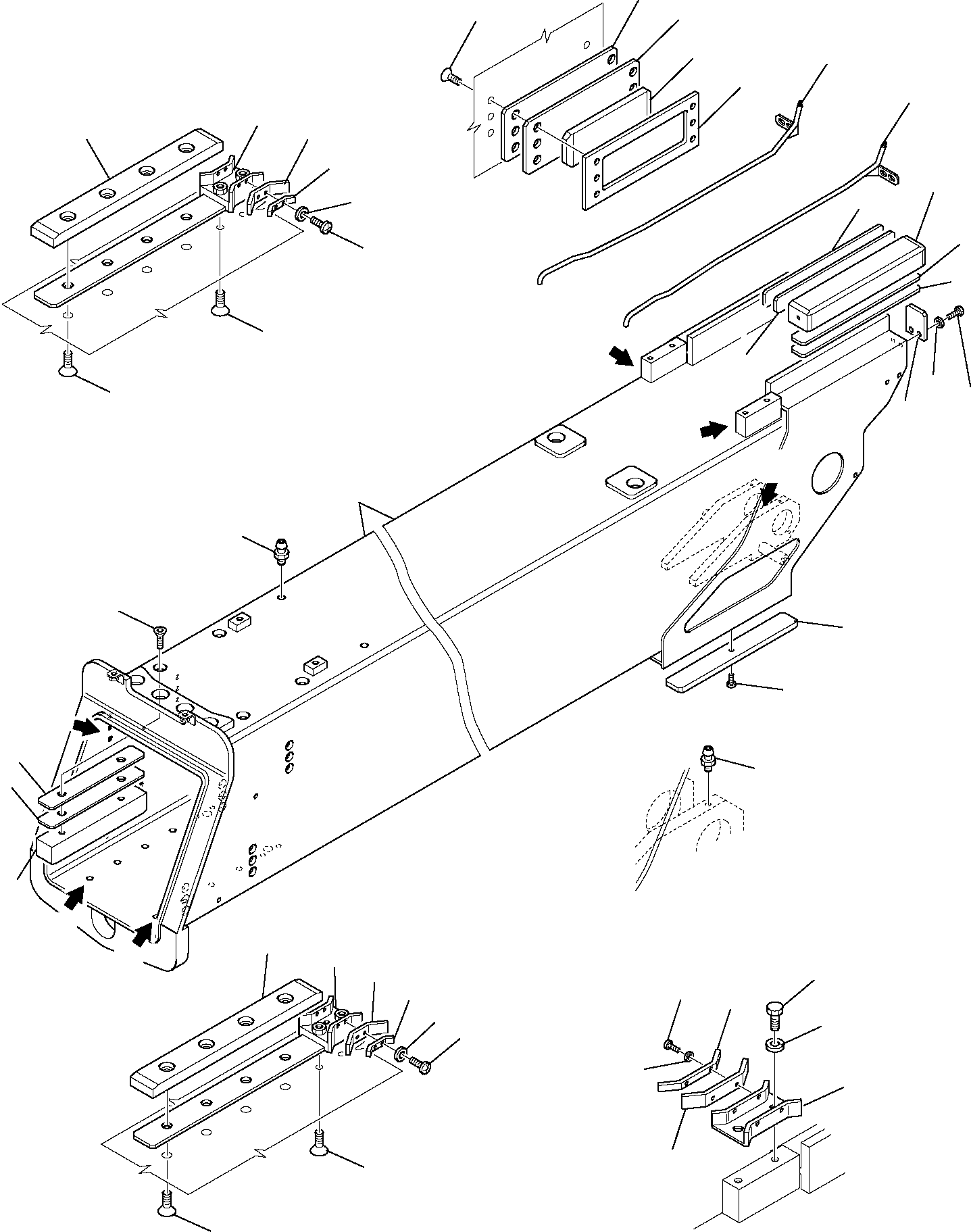

INTERMEDIATE BOOM (WH716)(G-0100 : 7106)
Номер на схеме Каталожный номер Название Количество Детали
? 395-70-11225 INTERMEDIATE BOOM 1
SN: 395F70241-395F70307
 A
? 395-70-11226 INTERMEDIATE BOOM 1
SN: 395F70308-395F70393
 B
? 395-70-11227 INTERMEDIATE BOOM 1
SN: 395F70394-
 C
? 395-70-12142 SLIDE BLOCK 2
SN: 395F70241-395F70307
 A
? 395-70-14780 SLIDE 2
SN: 395F70308-
 B
? 395-70-12510 SHIM, 0.500 mm 2
SN: 395F70241-
? 395-70-12490 SHIM, 1.000 mm 10
SN: 395F70241-
? 01240-01025 SCREW 4
SN: 395F70241-
? 395-70-12223 SLIDE BLOCK 2
SN: 395F70241-
? 01240-01020 SCREW 8
SN: 395F70241-
? 395-70-14170 SUPPORT, R.H. 1
SN: 395F70241-
? 01240-00820 SCREW 4
SN: 395F70241-
? 395-70-14181 SCRAPER 4
SN: 395F70241-
? 395-70-14190 PLATE 4
SN: 395F70241-
? 21D-09-15720 SCREW 16
SN: 395F70241-
? 01601-20411 SPRING WASHER 16
SN: 395F70241-
? 395-70-12451 SHIM, 1.000 mm 4
SN: 395F70241-
? 395-70-12460 SHIM, 0.500 mm 8
SN: 395F70241-
? 395-70-12571 SLIDER 4
SN: 395F70241-
? 395-70-12851 PLATE 4
SN: 395F70241-
? 01240-00816 SCREW 24
SN: 395F70241-
? 395-70-12990 SLIDE BLOCK 2
SN: 395F70241-
? 395-70-14320 SHIM, 1.000 mm 2
SN: 395F70241-
? 395-70-14310 SHIM, 0.500 mm 4
SN: 395F70241-
? 395-70-14330 SHIM, 0.500 mm 4
SN: 395F70241-
? 395-70-14340 SHIM, 1.000 mm 2
SN: 395F70241-
? 395-70-13980 PLATE 2
SN: 395F70241-
? 01016-50825 BOLT 4
SN: 395F70241-
? 01643-10823 SPRING WASHER 8
SN: 395F70241-
? 395-70-12733 SLIDE BLOCK 2
SN: 395F70241-395F70307
? 37A-09-1W059 SCREW 2
SN: 395F70241-
? 21D-09-89110 GREASE NIPPLE 2
SN: 395F70241-
? 395-70-14110 BRACKET 2
SN: 395F70241-
? 01010-80816 BOLT 4
SN: 395F70241-
? 395-70-14121 SCRAPER 4
SN: 395F70241-
? 395-70-14130 PLATE 1
SN: 395F70241-
? 395-70-14160 SUPPORT, L.H. 1
SN: 395F70241-
? 395-62-15390 PIPE 1
SN: 395F70241-
? 395-62-15400 PIPE 1
SN: 395F70241-
? 21D-09-89140 GREASE NIPPLE 2
SN: 395F70241-
