Содержание Excavators Komatsu PW170ES-6K S/N K30001-UP(pw170e0u)
PARTITION (MACHINE CAB)(#K32001-)(270180 : M1150-01A0C)
Номер на схеме Каталожный номер Название Количество Детали
? 20G-54-K2931 COVER ASSEMBLY 1
SN: .-
? 20G-54-K2930 COVER ASSEMBLY 1
SN: K35001-.
? 20G-54-K2414 COVER ASSEMBLY 1
SN: K32196-K35000
? 20G-54-K2413 COVER ASSEMBLY 1
SN: K32087-K32195
? 20G-54-K2412 COVER ASSEMBLY 1
SN: K32009-K32086
? 20G-54-K2411 COVER ASSEMBLY 1
SN: K32001-K32008
? ☆ • COVER 1
SN: .-
? ☆ • COVER 1
SN: K35001-.
? ☆ • COVER 1
SN: K32087-K35000
? ☆ • COVER 1
SN: K32009-K32086
? ☆ • COVER 1
SN: K32001-K32008
? 20G-54-K2381 • SHEET 1
SN: K32001-K35000
? 20G-54-K2530 • SHEET 1
SN: K32001-K35000
? 20E-54-K6381 • SHEET 1
SN: K32001-K32195
? 20E-54-K5680 • SHEET 1
SN: K35001-
? 20G-54-K5680 • SHEET 1
SN: K32001-K35000
? 20G-54-K2540 • SHEET 1
SN: K32001-K35000
? 20G-54-K3190 • SHEET 1
SN: K35001-
? 20G-54-K3210 • SHEET 1
SN: K35001-
? 20G-54-K3230 • SHEET 1
SN: K35001-
? 20G-54-K3240 • SHEET 1
SN: K35001-
? 20E-54-K6411 COVER 1
SN: K32001-K32048
? 01010-81230 BOLT 4
SN: K32001-K32048
? 01643-31232 WASHER 4
SN: K32001-K32048
? 20G-54-K2562 SHEET 1
SN: K32009-
? 20G-54-K2561 SHEET 1
SN: K32001-K32008
? 01010-81230 BOLT 2
SN: K32001-
? 01641-21423 WASHER 2
SN: K32001-
? 124-54-26540 WASHER 1
SN: K35001-
? 124-54-26540 WASHER 1
SN: K32001-K35000
? 20G-54-K2681 PLATE 1
SN: K32001-
? 01010-81230 BOLT 2
SN: K32001-
? 01641-21423 WASHER 2
SN: K32001-
? 01643-31232 WASHER 2
SN: K32001-
? 20E-54-K5490 BRACKET 1
SN: K35001-
? 20E-54-K5491 BRACKET 1
SN: .-K35000
? □20E-54-K5490 BRACKET 1
SN: K32001-.
? 01010-81230 BOLT 2
SN: K32001-
? 01643-31232 WASHER 2
SN: K32001-
? 01010-81230 BOLT 1
SN: K32001-
? 01643-31232 WASHER 1
SN: K32001-
? 01010-81230 BOLT 2
SN: K32001-
? 01643-31232 WASHER 2
SN: K32001-
? 01010-81230 BOLT 2
SN: K32001-
? 01643-31232 WASHER 2
SN: K32001-
? 01010-81230 BOLT 2
SN: K32001-
? 01643-31232 WASHER 2
SN: K32001-
? 01010-81635 BOLT 2
SN: K35001-
? 01010-61635 BOLT 1
SN: K32001-K35000
? 01643-31645 WASHER 2
SN: K35001-
? 01643-31645 WASHER 1
SN: K32033-K35000
? □20E-54-K5710 WASHER 1
SN: K32001-K32032
? 20Y-54-12320 CATCH 2
SN: K32001-
? 01010-81230 BOLT 2
SN: K32001-
? 01643-31232 WASHER 2
SN: K32001-
? 20G-54-K3170 GUARD 1
SN: K35001-
? 20G-54-K2420 GUARD 1
SN: K32001-K35000
? 01010-81020 BOLT 3
SN: K35001-
? 01010-81230 BOLT 3
SN: K32001-K35000
? 01643-31032 WASHER 3
SN: K35001-
? 01643-31232 WASHER 3
SN: K32001-K35000
? 20E-54-K6382 SHEET 1
SN: K32196-

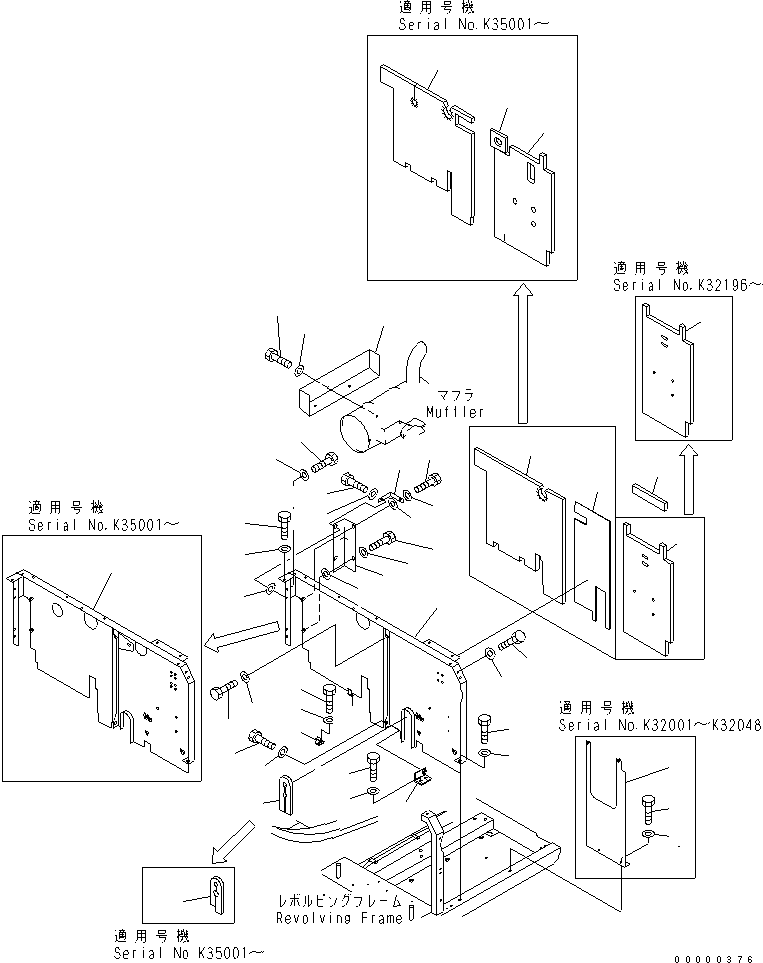

Excavators Komatsu / PW170ES-6K S/N K30001-UP(pw170e0u) / PARTITION (MACHINE CAB)(#K32001-)(270180 : M1150-01A0C)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
