Содержание Excavators Komatsu PW220-7K-KA S/N K40001-UP(pw220-0u)

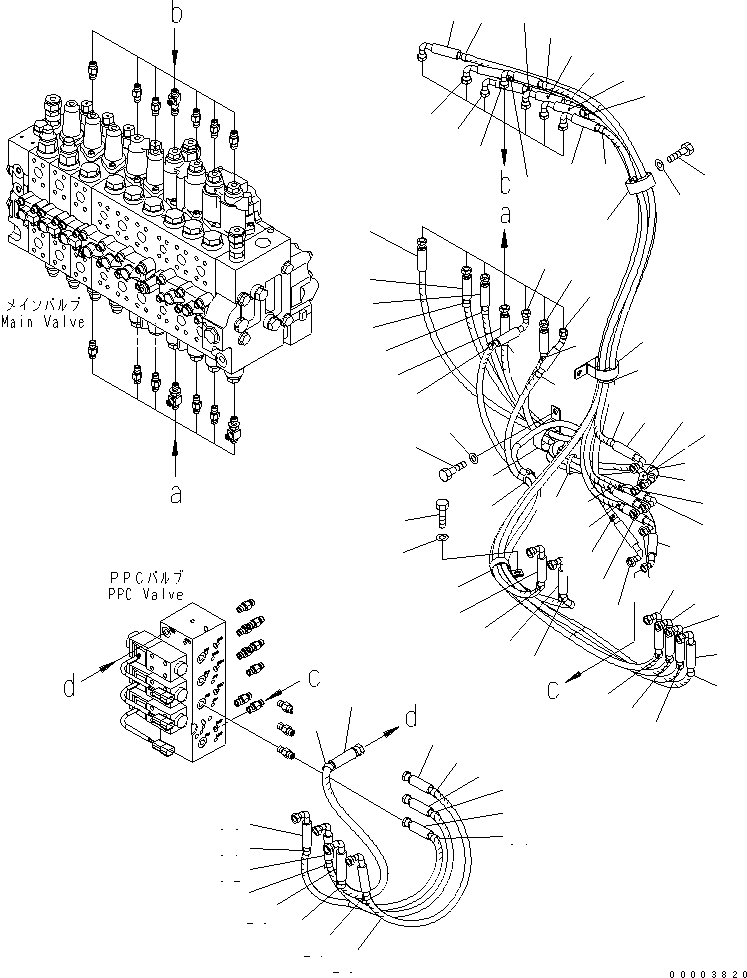

PPC MANIFOLD PIPING (KA SPEC.)(#K40001-..)(180380 : H1833-02A1)
Номер на схеме Каталожный номер Название Количество Детали
? 02778-00216 HOSE 1
SN: K40001-..
? 02761-00210 HOSE 1
SN: K40001-..
? 20G-62-K4510 MARK ? B2 2
SN: K40001-@
? 02764-002A9 HOSE ? 950MM 1
SN: K40001-..
? 203-62-58530 MARK ? A2 2
SN: K40001-@
? 02764-00210 HOSE 1
SN: K40001-..
? 20G-62-K4490 MARK ? B1 2
SN: K40001-@
? 08034-00536 BAND 2
SN: K40001-..
? 20K-62-35270 HOSE 1
SN: K40001-..
? 203-62-58520 MARK ? A1 2
SN: K40001-@
? 20K-62-31490 HOSE 1
SN: K40001-..
? 203-62-58140 MARK ? A3 2
SN: K40001-@
? 20K-62-35280 HOSE 1
SN: K40001-..
? 20E-62-K5560 MARK ? B3 2
SN: K40001-@
? 20K-62-35980 HOSE 1
SN: K40001-..
? 20K-62-31390 MARK ? B4 2
SN: K40001-..
? 08034-00536 BAND 2
SN: K40001-..
? 20K-62-35290 HOSE 1
SN: K40001-@
? 20K-62-33330 MARK ? P21 2
SN: K40001-@
? 20K-62-35310 HOSE 1
SN: K40001-@
? 20K-62-32070 MARK ? P61 2
SN: K40001-@
? 20K-62-32640 HOSE 1
SN: K40001-@
? 20K-62-32050 MARK ? P51 2
SN: K40001-@
? 20K-62-35310 HOSE 1
SN: K40001-@
? 20K-62-33310 MARK ? P11 2
SN: K40001-@
? 02761-00207 HOSE 1
SN: K40001-..
? 20K-62-32290 MARK ? PA13 2
SN: K40001-@
? 02761-003A6 HOSE 1
SN: K40001-..
? 20K-62-32180 MARK ? PA3 2
SN: K40001-@
? 02761-00215 HOSE 1
SN: K40001-@
? 20K-62-33350 MARK ? P31 2
SN: K40001-@
? 02761-00207 HOSE 1
SN: K40001-..
? 20K-62-32230 MARK ? PA7 2
SN: K40001-@
? 20K-62-32650 HOSE 1
SN: K40001-@
? 20K-62-33370 MARK ? P41 2
SN: K40001-@
? 02761-00207 HOSE 1
SN: K40001-..
? 20K-62-32210 MARK ? PA5 2
SN: K40001-@
? 207-62-K3110 CLIP 2
SN: K40001-..
? 01010-81225 BOLT 2
SN: K40001-..
? 01643-31232 WASHER 2
SN: K40001-..
? 208-06-19170 CLIP 1
SN: K40001-..
? 01010-81225 BOLT 1
SN: K40001-..
? 01643-31232 WASHER 1
SN: K40001-..
? 08034-00536 BAND 1
SN: K40001-..
? 207-62-K3110 CLIP 1
SN: K40001-..
? 01010-81225 BOLT 1
SN: K40001-..
? 01643-31232 WASHER 1
SN: K40001-..
? 11Y-62-12130 NIPPLE,(NOT SHOWN) 2
SN: K40001-@
? 02896-11008 O-RING,(NOT SHOWN) 2
SN: K40001-..
? 07002-11423 O-RING,(NOT SHOWN) 2
SN: K40001-..

Excavators Komatsu / PW220-7K-KA S/N K40001-UP(pw220-0u) / PPC MANIFOLD PIPING (KA SPEC.)(#K40001-..)(180380 : H1833-02A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
