Содержание Excavators Komatsu PW220-7K-KA S/N K40001-UP(pw220-0u)

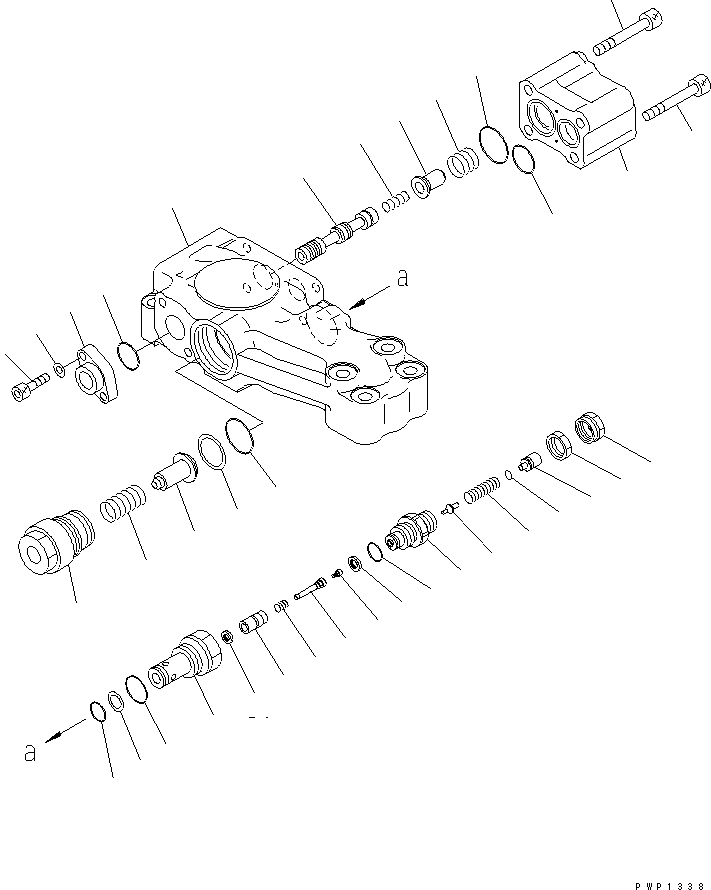

BURST VALVE R.H. (FOR BOOM CYLINDER)(541170 : Y1679-12A0)
Номер на схеме Каталожный номер Название Количество Детали
? 702-21-08350 PILOT VALVE 1
SN: K40001-
? ☆ • BODY,VALVE 1
SN: K40001-
? ☆ • SPOOL 1
SN: K40001-
? 702-21-38750 • CASE 1
SN: K40001-
? 702-21-38420 • RETAINER ? 2.0MM 1
SN: K40001-
? 702-21-38550 • RETAINER ? 1.7MM 1
SN: K40001-
? 702-21-38560 • RETAINER ? 2.3MM 1
SN: K40001-
? 702-21-38610 • RETAINER ? 1.8MM 1
SN: K40001-
? 702-21-38620 • RETAINER ? 1.9MM 1
SN: K40001-
? 702-21-38630 • RETAINER ? 2.1MM 1
SN: K40001-
? 702-21-38640 • RETAINER ? 2.2MM 1
SN: K40001-
? 702-21-38430 • FLANGE 1
SN: K40001-
? 702-21-38440 • SPRING 1
SN: K40001-
? 702-21-38650 • SPRING 1
SN: K40001-
? 702-21-38460 • O-RING 1
SN: K40001-
? 702-21-38470 • O-RING 1
SN: K40001-
? 702-21-38480 • PLUG 1
SN: K40001-
? 01252-60860 • BOLT 2
SN: K40001-
? 01252-60865 • BOLT 2
SN: K40001-
? 01252-60620 • BOLT 2
SN: K40001-
? 01641-20608 • WASHER 2
SN: K40001-
? 07000-12021 • O-RING 1
SN: K40001-
? 709-74-92810 • VALVE 1
SN: K40001-
? 709-75-92220 • SPRING 1
SN: K40001-
? 700-93-11320 • O-RING 1
SN: K40001-
? 700-93-11330 • RING,BACK-UP 1
SN: K40001-
? 723-40-91500 • VALVE ASS'Y,RELIEF 1
SN: K40001-
? ☆ • • SLEEVE 1
SN: K40001-
? 700-80-64220 • • RING 1
SN: K40001-
? 700-22-11410 • • O-RING 1
SN: K40001-
? ☆ • • SEAL 1
SN: K40001-
? ☆ • • POPPET 1
SN: K40001-
? ☆ • • PISTON 1
SN: K40001-
? ☆ • • SEAT 1
SN: K40001-
? ☆ • • SPRING 1
SN: K40001-
? ☆ • • SEAL 1
SN: K40001-
? 709-25-11390 • • O-RING 1
SN: K40001-
? ☆ • • POPPET 1
SN: K40001-
? ☆ • • O-RING 1
SN: K40001-
? ☆ • • PLUG 1
SN: K40001-
? ☆ • • NUT 1
SN: K40001-
? ☆ • • SPRING 1
SN: K40001-
? ☆ • • O-RING 1
SN: K40001-
? ☆ • • SPACER 1
SN: K40001-
? ☆ • • NUT 1
SN: K40001-

Excavators Komatsu / PW220-7K-KA S/N K40001-UP(pw220-0u) / BURST VALVE R.H. (FOR BOOM CYLINDER)(541170 : Y1679-12A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
