Содержание Excavators Komatsu PW220-7K-KA S/N K40001-UP(pw220-0u)

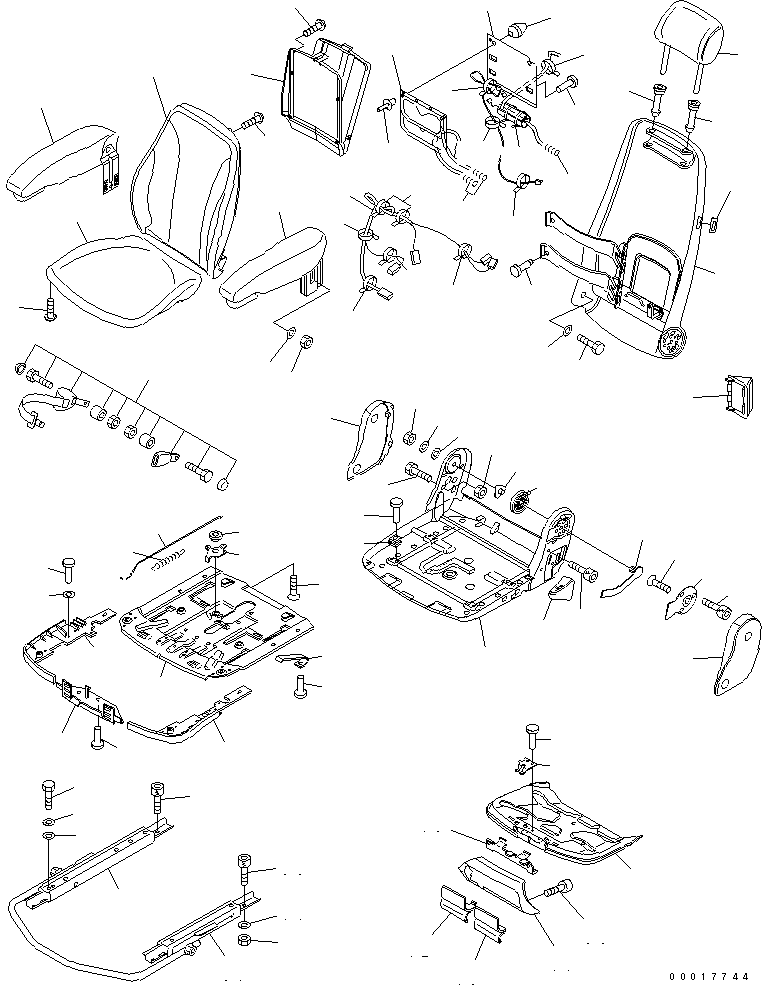

OPERATOR'S SEAT ASS'Y ? 1/2 (AIR SUSPENSION)(540030 : Y1570-01A1)
Номер на схеме Каталожный номер Название Количество Детали
? 20K-57-31160 SEAT ASS'Y 1
SN: K40001-
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1570-01A1 AND Y1570-02A1.
? 20K-57-31380 • SEAT,CUSHION 1
SN: K40001-
? 20K-57-31390 • SEAT,CUSHION 1
SN: K40001-
? 20K-57-31410 • SCREW 10
SN: K40001-
? 20K-57-31420 • NUT 4
SN: K40001-
? 20K-57-31430 • SCREW 4
SN: K40001-
? 20K-57-31440 • REST 1
SN: K40001-
? 20K-57-31450 • BAND 11
SN: K40001-
? 20K-57-31460 • WASHER 4
SN: K40001-
? 20K-57-31470 • SCREW 5
SN: K40001-
? 20K-57-31480 • RIVET 6
SN: K40001-
? 20K-57-31490 • WASHER 2
SN: K40001-
? 20K-57-31510 • WASHER 2
SN: K40001-
? 20K-57-31520 • SUPPORT 1
SN: K40001-
? 20K-57-31530 • PLATE 1
SN: K40001-
? 20K-57-31540 • BUMPER 2
SN: K40001-
? 20K-57-31550 • SPRING 3
SN: K40001-
? 20K-57-31560 • PLATE 1
SN: K40001-
? 20K-57-31570 • RIVET 7
SN: K40001-
? 20K-57-31580 • SHEET 1
SN: K40001-
? 20K-57-31590 • BLOCK 4
SN: K40001-
? 20K-57-31610 • BOX 1
SN: K40001-
? 20K-57-31620 • COVER KIT 1
SN: K40001-
? 20K-57-31630 • BRACKET KIT 1
SN: K40001-
? 20K-57-31640 • RIVET 4
SN: K40001-
? 20K-57-31650 • WASHER 4
SN: K40001-
? 20K-57-31660 • COVER 1
SN: K40001-
? 20K-57-31670 • BEARING 1
SN: K40001-
? 20K-57-31680 • SPRING 1
SN: K40001-
? 20K-57-31690 • PLATE 1
SN: K40001-
? 20K-57-31710 • SCREW 1
SN: K40001-
? 20K-57-31720 • SCREW 1
SN: K40001-
? 20K-57-31730 • NUT 2
SN: K40001-
? 20K-57-31740 • LEVER 1
SN: K40001-
? 20K-57-31750 • HANDLE 1
SN: K40001-
? 20K-57-31760 • PLATE 1
SN: K40001-
? 20K-57-31770 • SCREW 3
SN: K40001-
? 20K-57-31780 • COVER 1
SN: K40001-
? 20K-57-31790 • SEAT 1
SN: K40001-
? 20K-57-31810 • SHEET 1
SN: K40001-
? 20K-57-31820 • LATCH 1
SN: K40001-
? 20K-57-31830 • COVER 1
SN: K40001-
? 20K-57-31840 • HANDLE 1
SN: K40001-
? 20K-57-31850 • HANDLE 1
SN: K40001-
? 20K-57-31860 • REST,BACK 1
SN: K40001-
? 20K-57-31870 • BUSHING 2
SN: K40001-
? 20K-57-31880 • COVER 1
SN: K40001-
? 20K-57-31890 • SCREW 1
SN: K40001-
? 20K-57-31910 • RIVET 4
SN: K40001-
? 20K-57-31930 • ROD 1
SN: K40001-
? 20K-57-31940 • SPRING 1
SN: K40001-
? 20K-57-31950 • BUSHING 1
SN: K40001-
? 20K-57-31960 • SCREW 1
SN: K40001-
? 20K-57-31970 • LEVER 1
SN: K40001-
? 20K-57-31980 • ARM REST 1
SN: K40001-
? 20K-57-31990 • ARM REST 1
SN: K40001-
? 20K-57-32110 • RAIL KIT 1
SN: K40001-
? 20K-57-32120 • SCREW 3
SN: K40001-
? 20K-57-32130 • SCREW 2
SN: K40001-
? 20K-57-32140 • SEAT BELT KIT 1
SN: K40001-
? 20K-57-32160 • BAND 5
SN: K40001-
? 20K-57-32170 • BAND 2
SN: K40001-
? 20K-57-32180 • COVER 1
SN: K40001-
? 20K-57-32190 • CABLE 1
SN: K40001-
? 20K-57-32210 • SCREW 2
SN: K40001-

Excavators Komatsu / PW220-7K-KA S/N K40001-UP(pw220-0u) / OPERATOR
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
