Содержание Excavators Komatsu PW220-7K-KA S/N K40001-UP(pw220-0u)

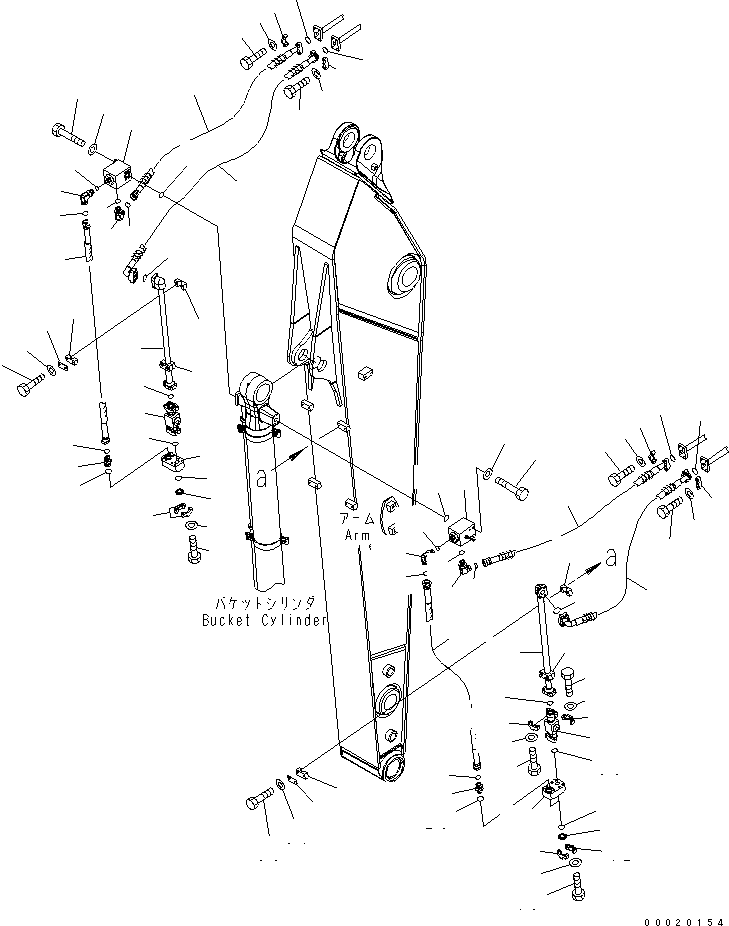

ARM (2.9M) (CLAMSHELL LINES)(#K40001-K40061)(390370 : T1200-04A2)
Номер на схеме Каталожный номер Название Количество Детали
? 20K-970-5340 HOSE 2
SN: K40001-K40061
? 07000-13025 O-RING 2
SN: K40001-K40061
? 07371-30640 FLANGE,SPLIT 4
SN: K40001-K40061
? 07372-21035 BOLT 8
SN: K40001-K40061
? 01643-51032 WASHER 8
SN: K40001-K40061
? 02782-10628 ELBOW 2
SN: K40001-K40061
? 02896-11018 O-RING 2
SN: K40001-K40061
? 07002-12434 O-RING 2
SN: K40001-K40061
? 20K-970-3121 VALVE 1
SN: .-K40061
? 20K-970-3120 VALVE 1
SN: K40001-.
? 20K-970-3131 VALVE 1
SN: .-K40061
? 20K-970-3130 VALVE 1
SN: K40001-.
? 07000-13025 O-RING 2
SN: K40001-K40061
? 01010-81090 BOLT 8
SN: K40001-K40061
? 01643-51032 WASHER 8
SN: K40001-K40061
? 02782-10628 ELBOW 2
SN: K40001-K40061
? 02896-11018 O-RING 2
SN: K40001-K40061
? 07002-12434 O-RING 2
SN: K40001-K40061
? 02777-206A9 HOSE 2
SN: K40001-K40061
? 02781-00628 UNION 2
SN: K40001-K40061
? 02896-11018 O-RING 2
SN: K40001-K40061
? 07002-12434 O-RING 2
SN: K40001-K40061
? 07098-20615 HOSE 2
SN: K40001-K40061
? 07000-13025 O-RING 4
SN: K40001-K40061
? 07371-30640 FLANGE,SPLIT 8
SN: K40001-K40061
? 07372-21035 BOLT 16
SN: K40001-K40061
? 01643-51032 WASHER 16
SN: K40001-K40061
? 20K-943-3250 TUBE 1
SN: K40001-K40061
? 20K-943-3240 TUBE 1
SN: K40001-K40061
? 20K-62-32721 PLATE 4
SN: K40001-K40061
? 20K-62-32711 CLAMP 8
SN: K40001-K40061
? 01010-80860 BOLT 8
SN: K40001-K40061
? 01643-30823 WASHER 8
SN: K40001-K40061
? 20Y-970-K551 VALVE 2
SN: K40001-K40061
? 07000-13025 O-RING 4
SN: K40001-K40061
? 07371-30640 FLANGE,SPLIT 8
SN: K40001-K40061
? 07372-21035 BOLT 8
SN: K40001-K40061
? 01643-51032 WASHER 8
SN: K40001-K40061
? 07372-21030 BOLT 8
SN: K40001-K40061
? 01643-51032 WASHER 8
SN: K40001-K40061
? 20G-970-3152 PLATE 2
SN: .-K40061
? 20G-970-3150 PLATE 2
SN: K40001-.
? 07378-10600 HEAD 4
SN: K40001-K40061
? 07000-13032 O-RING 4
SN: K40001-K40061
? 07371-30640 FLANGE,SPLIT 8
SN: K40001-K40061
? 07372-21030 BOLT 16
SN: K40001-K40061
? 01643-51032 WASHER 16
SN: K40001-K40061

Excavators Komatsu / PW220-7K-KA S/N K40001-UP(pw220-0u) / ARM (2.9M) (CLAMSHELL LINES)(#K40001-K40061)(390370 : T1200-04A2)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
