Содержание Excavators Mining Komatsu PC5500-6 S/N 15014(g15014)

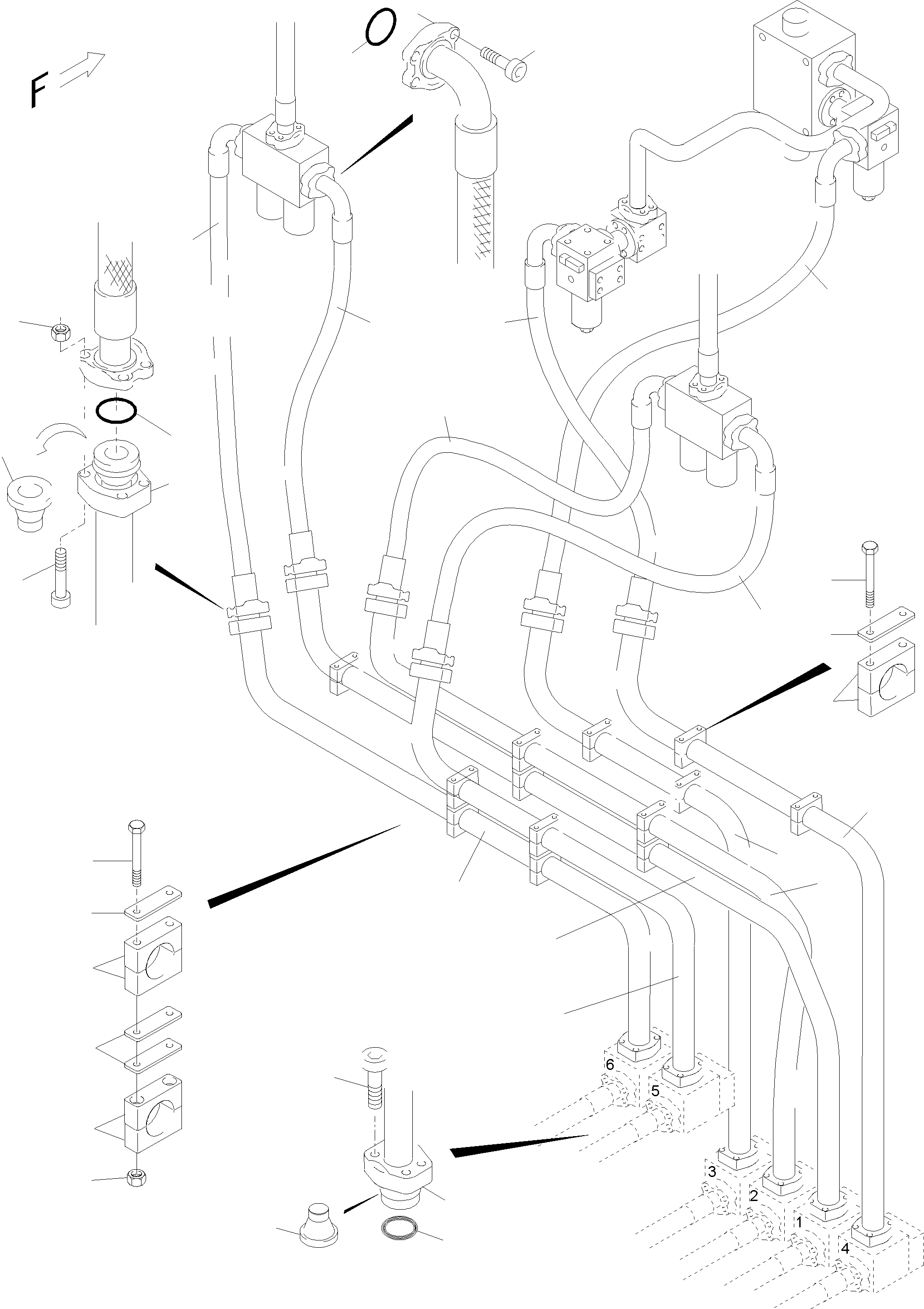

Pressure Lines, non-return valves - H.P.-filter(515-1821b : 515-1821b)
Номер на схеме Каталожный номер Название Количество Детали
? 768 922 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 923 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 926 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 927 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 924 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 925 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 245 98 Hose assy DN 50 x 2100 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 2100
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 519 98 Hose assy DN 50 x 2101 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 2101
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 540 98 Hose assy DN 50 x 1050 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 1050
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 641 498 40 Hose assy DN 50 x 1980 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 1980
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 427 40 Hose assy DN 50 x 1250 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50 x 1250
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Flange seal 18
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 305 99 Bolt 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 448 98 Flange 12
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 461 98 Collar ring 6
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 323 99 Bolt 24
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 449 98 Collar ring 6
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 313 99 Bolt 24
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 662 98 Nut 24
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 009 99 Plate 10
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 446 98 Half clamp 80
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 682 99 Nut 10
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 879 98 Bolt 5
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 291 98 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC5500-6 S/N 15014(g15014) / Pressure Lines, non-return valves - H.P.-filter(515-1821b : 515-1821b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
