Содержание Excavators Mining Komatsu PC5500-6 S/N 15014(g15014)

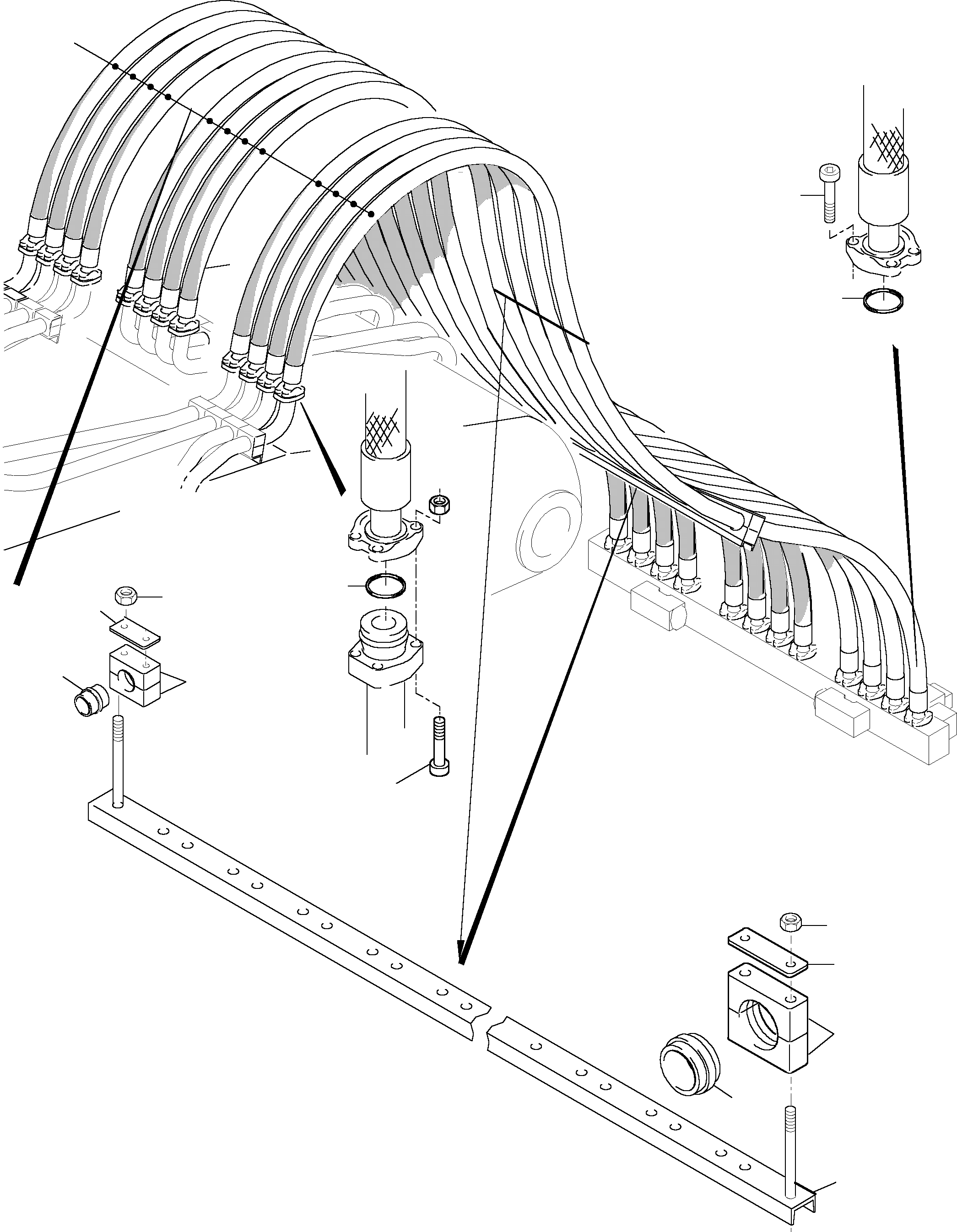

Hoses Assy. - Manifold- Boom Backhoe Equipment(515-1870a : 515-1870a)
Номер на схеме Каталожный номер Название Количество Детали
? 512 544 98 Hose assy.DN 50x4500 12
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x4500
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Flange seal 24
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 314 99 Bolt 48
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 305 99 Bolt 48
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 064 98 Half clamp 26
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 398 98 Plate 13
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 854 98 Insert 13
EnglischBem:
DeutschBem:
DeutschDesc: Einsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 618 98 Half clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 004 99 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 926 98 Insert 1
EnglischBem:
DeutschBem:
DeutschDesc: Einsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 601 99 Nut 24
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 913 588 40 Clamp line 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenleiste
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 913 589 40 Clamp line 2
EnglischBem:
DeutschBem:
DeutschDesc: Schellenleiste
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC5500-6 S/N 15014(g15014) / Hoses Assy. - Manifold- Boom Backhoe Equipment(515-1870a : 515-1870a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
