Содержание Excavators Mining Komatsu PC2000-8 S/N 20196-UP(0000316c)

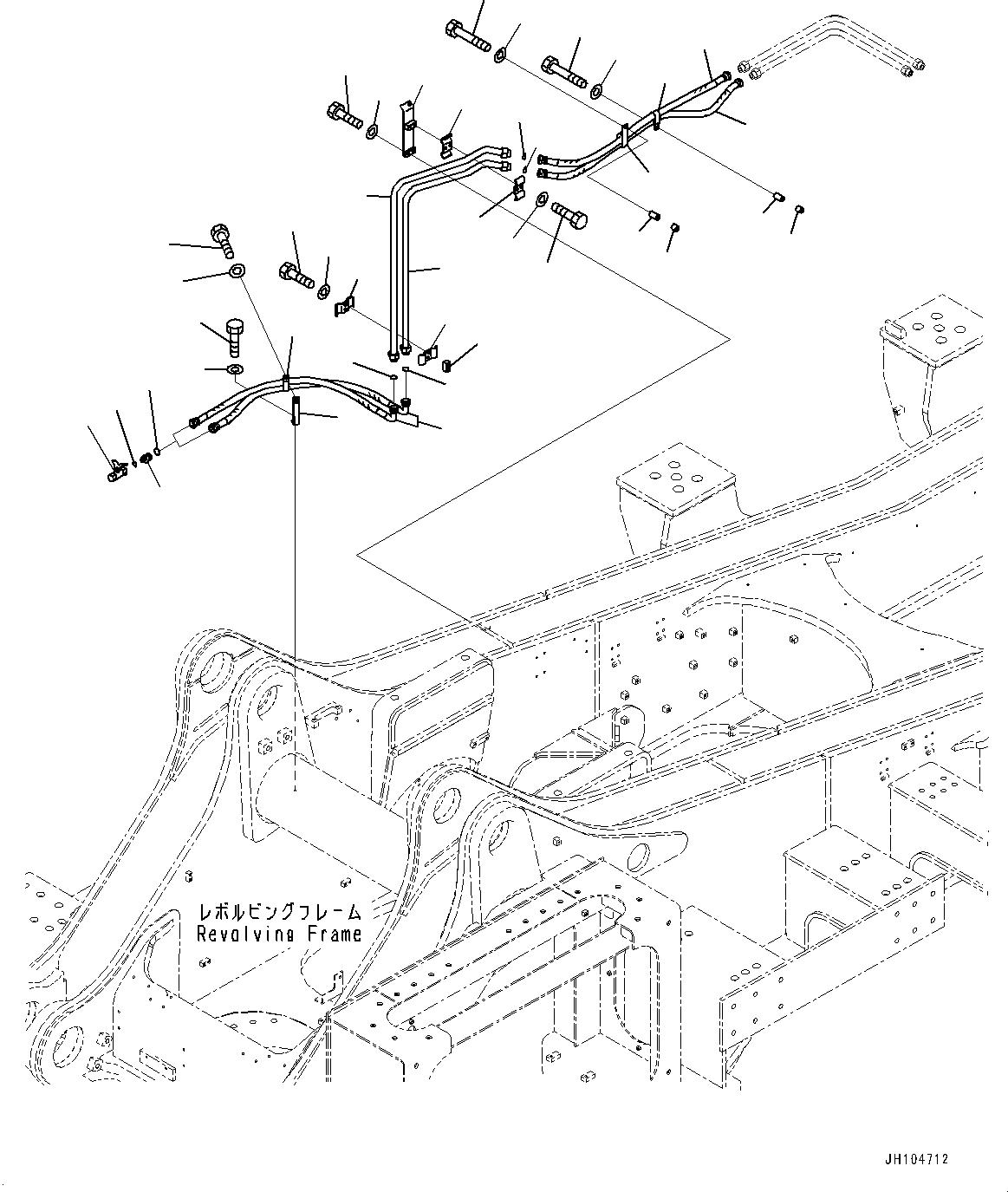

Fuel Piping, Revo Fuel Supply Piping (#20196-)(D006001 : D0200-003001)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-62-15651 Valve 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 56B-43-17370 Nipple 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 07002-62034 O-ring 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 02896-61018 O-ring 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 02763-00611 Hose, Face Seal Type 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 21T-04-71320 Bracket 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01010-81225 Bolt 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01643-31232 Washer 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 04435-52712 Clip 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01010-81225 Bolt 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01643-31232 Washer 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 21T-04-31910 Tube 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 02896-61018 O-ring 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 21T-04-31920 Tube 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 02896-61018 O-ring 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 20Y-62-13711 Clamp 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 21T-04-31671 Seat 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01010-81250 Bolt 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01643-31232 Washer 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 21T-04-31661 Bracket 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01010-81235 Bolt 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01643-31232 Washer 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 20Y-62-13711 Clamp 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01010-81230 Bolt 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01643-31232 Washer 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 02762-00611 Hose, Face Seal Type 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 21T-04-32280 Hose 1
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 04435-52712 Clip 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 195-33-11220 Spacer 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 205-03-71331 Collar 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01010-81290 Bolt 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-
? 01643-31232 Washer 2
SN: 20196-
KIT-FLAG: _-
SCC:
SERIALNO: 20196-

Excavators Mining Komatsu / PC2000-8 S/N 20196-UP(0000316c) / Fuel Piping, Revo Fuel Supply Piping (#20196-)(D006001 : D0200-003001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
