Содержание Excavators Komatsu PC750SE-7K S/N K40001-UP(pc750s3u)

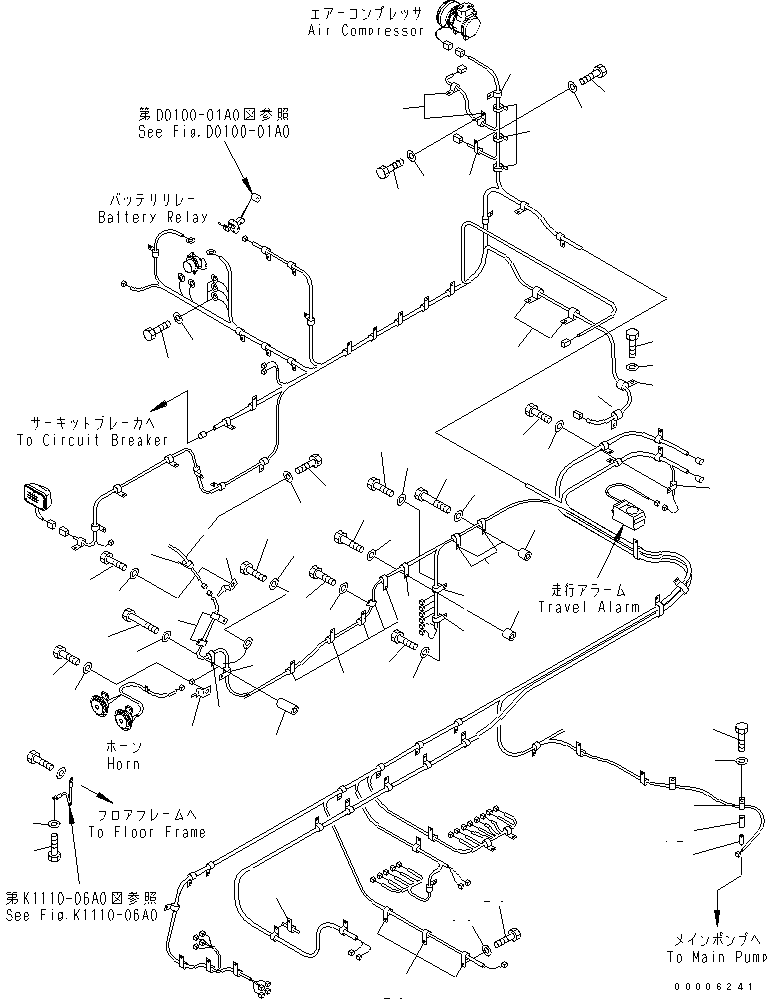

WIRING (MAIN HARNESS CLIP) (MAIN BEEM SIDE)(120070 : E0200-04A0)
Номер на схеме Каталожный номер Название Количество Детали
? 04434-51712 CLIP 2
SN: K40001-
? 195-33-11220 SPACER 2
SN: K40001-
? 01010-81250 BOLT 2
SN: K40001-
? 01643-31232 WASHER 2
SN: K40001-
? 04434-51012 CLIP 8
SN: K40001-
? 01010-81225 BOLT 8
SN: K40001-
? 01643-31232 WASHER 8
SN: K40001-
? 04434-51012 CLIP 1
SN: K40001-
? 195-33-11220 SPACER 1
SN: K40001-
? 01010-81250 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51012 CLIP 1
SN: K40001-
? 203-62-44510 SPACER 1
SN: K40001-
? 01010-81285 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 08053-01512 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 08053-01512 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51712 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51012 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51012 CLIP 3
SN: K40001-
? 01010-81225 BOLT 3
SN: K40001-
? 01643-31232 WASHER 3
SN: K40001-
? 04434-51012 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 01010-81020 BOLT 3
SN: K40001-
? 01643-31032 WASHER 3
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51012 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51010 CLIP 1
SN: K40001-
? 04434-50810 CLIP 1
SN: K40001-
? 6152-51-5520 SPACER 1
SN: K40001-
? 01010-81075 BOLT 1
SN: K40001-
? 01643-31032 WASHER 1
SN: K40001-
? 08034-00519 BAND 3
SN: K40001-
? 04434-51012 CLIP 1
SN: K40001-
? 04434-51012 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51012 CLIP 7
SN: K40001-
? 01010-81225 BOLT 7
SN: K40001-
? 01643-31232 WASHER 7
SN: K40001-
? 04434-51012 CLIP 2
SN: K40001-
? 01010-81225 BOLT 2
SN: K40001-
? 01643-31232 WASHER 2
SN: K40001-
? 01010-81020 BOLT 1
SN: K40001-
? 01643-31032 WASHER 1
SN: K40001-
? 04434-51012 CLIP 2
SN: K40001-
