Содержание Excavators Komatsu PC750SE-7K S/N K40001-UP(pc750s3u)

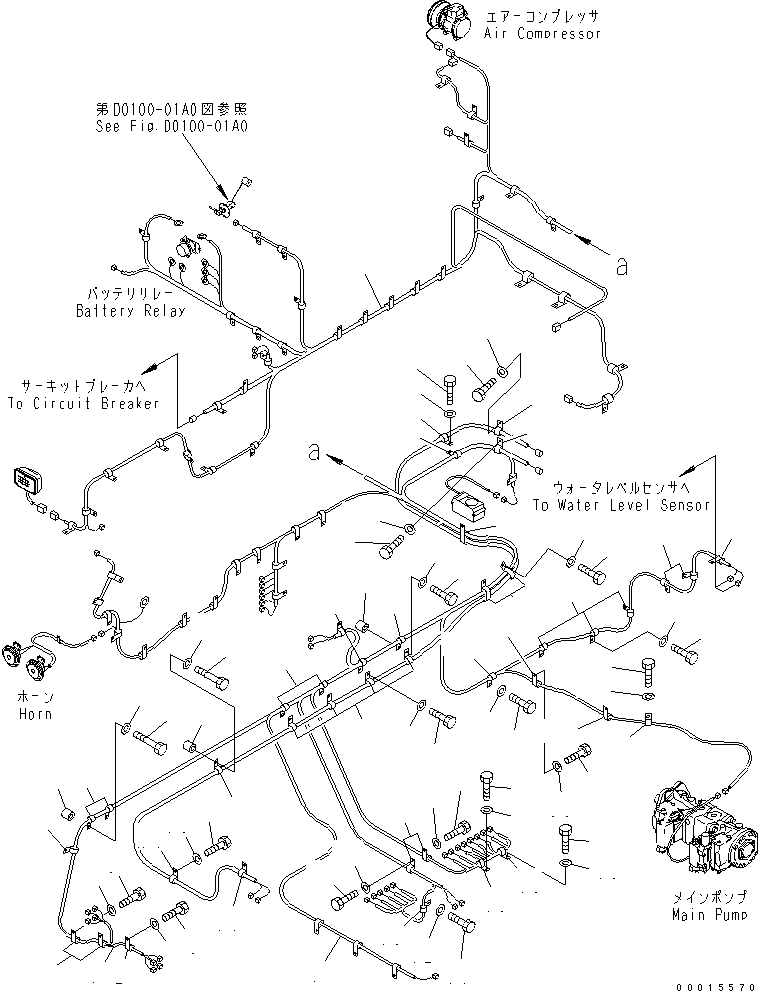

WIRING (MAIN HARNESS AND CLIP) (L.H. DECK SIDE) (1 ATT)(120050 : E0200-02A1)
Номер на схеме Каталожный номер Название Количество Детали
? 209-06-73911 WIRING HARNESS 1
SN: K40001-
? 04434-53212 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 20Y-62-15951 CLIP 5
SN: K40001-
? 01010-81225 BOLT 3
SN: K40001-
? 01643-31232 WASHER 3
SN: K40001-
? 195-33-11220 SPACER 2
SN: K40001-
? 01010-81250 BOLT 2
SN: K40001-
? 01643-31232 WASHER 2
SN: K40001-
? 04434-53212 CLIP 3
SN: K40001-
? 01010-81225 BOLT 2
SN: K40001-
? 01643-31232 WASHER 2
SN: K40001-
? 195-33-11220 SPACER 1
SN: K40001-
? 01010-81250 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 20Y-62-15951 CLIP 1
SN: K40001-
? 20Y-62-17390 HOSE 3
SN: K40001-
? 04434-53212 CLIP 4
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 195-33-11220 SPACER 3
SN: K40001-
? 01010-81250 BOLT 3
SN: K40001-
? 01643-31232 WASHER 3
SN: K40001-
? 196-911-3310 CLIP 3
SN: K40001-
? 01010-81225 BOLT 3
SN: K40001-
? 01643-31232 WASHER 3
SN: K40001-
? 04434-51412 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51012 CLIP 2
SN: K40001-
? 01010-81225 BOLT 2
SN: K40001-
? 01643-31232 WASHER 2
SN: K40001-
? 04434-51010 CLIP 1
SN: K40001-
? 01010-81025 BOLT 1
SN: K40001-
? 01643-31032 WASHER 1
SN: K40001-
? 04434-51012 CLIP 6
SN: K40001-
? 01010-81225 BOLT 6
SN: K40001-
? 01643-31232 WASHER 6
SN: K40001-
? 04434-51412 CLIP 2
SN: K40001-
? 01010-81225 BOLT 2
SN: K40001-
? 01643-31232 WASHER 2
SN: K40001-
? 04434-51012 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51712 CLIP 2
SN: K40001-
? 01010-81225 BOLT 2
SN: K40001-
? 01643-31232 WASHER 2
SN: K40001-
? 04434-53412 CLIP 1
SN: K40001-
? 04434-52712 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-53412 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 581-04-22290 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-

Excavators Komatsu / PC750SE-7K S/N K40001-UP(pc750s3u) / WIRING (MAIN HARNESS AND CLIP) (L.H. DECK SIDE) (1 ATT)(120050 : E0200-02A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
