Содержание Wheel Loaders Komatsu WA200-6 S/N C10001-UP(0000250B)
Engine Harness Bracket (#C10001-)(B002002 : B0110-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 417-06-42530 Bracket 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81235 Bolt 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31232 Washer 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2100 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2140 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-06-42520 Bracket 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2140 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 04434-51612 Clip 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07095-20211 Cushion 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-06-42430 Bracket 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-06-42420 Plate 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 42A-16-11210 Plate 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81040 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 04434-52312 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-

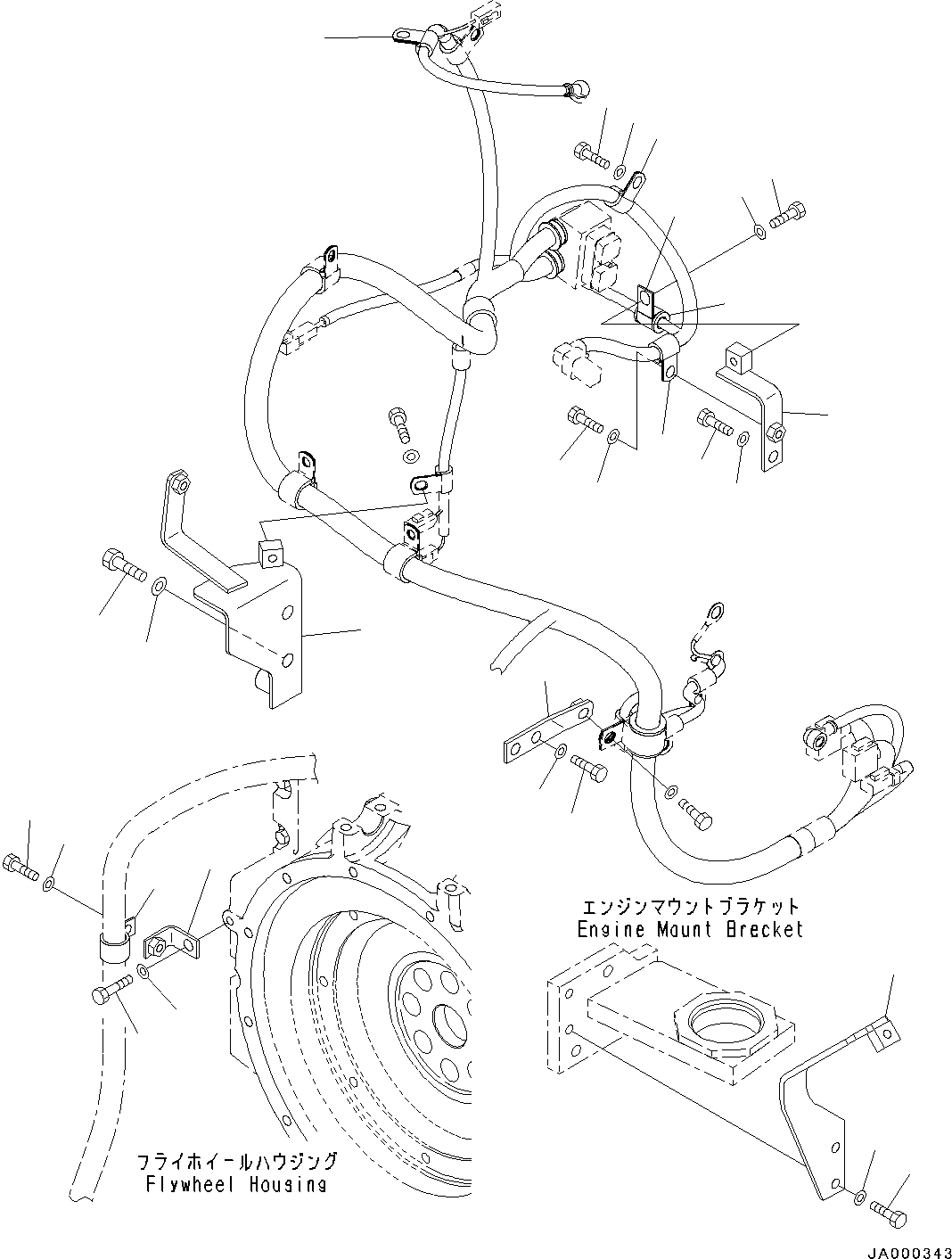

Wheel Loaders Komatsu / WA200-6 S/N C10001-UP(0000250B) / Engine Harness Bracket (#C10001-)(B002002 : B0110-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
