Содержание Wheel Loaders Komatsu WA200-6 S/N C10001-UP(0000250B)

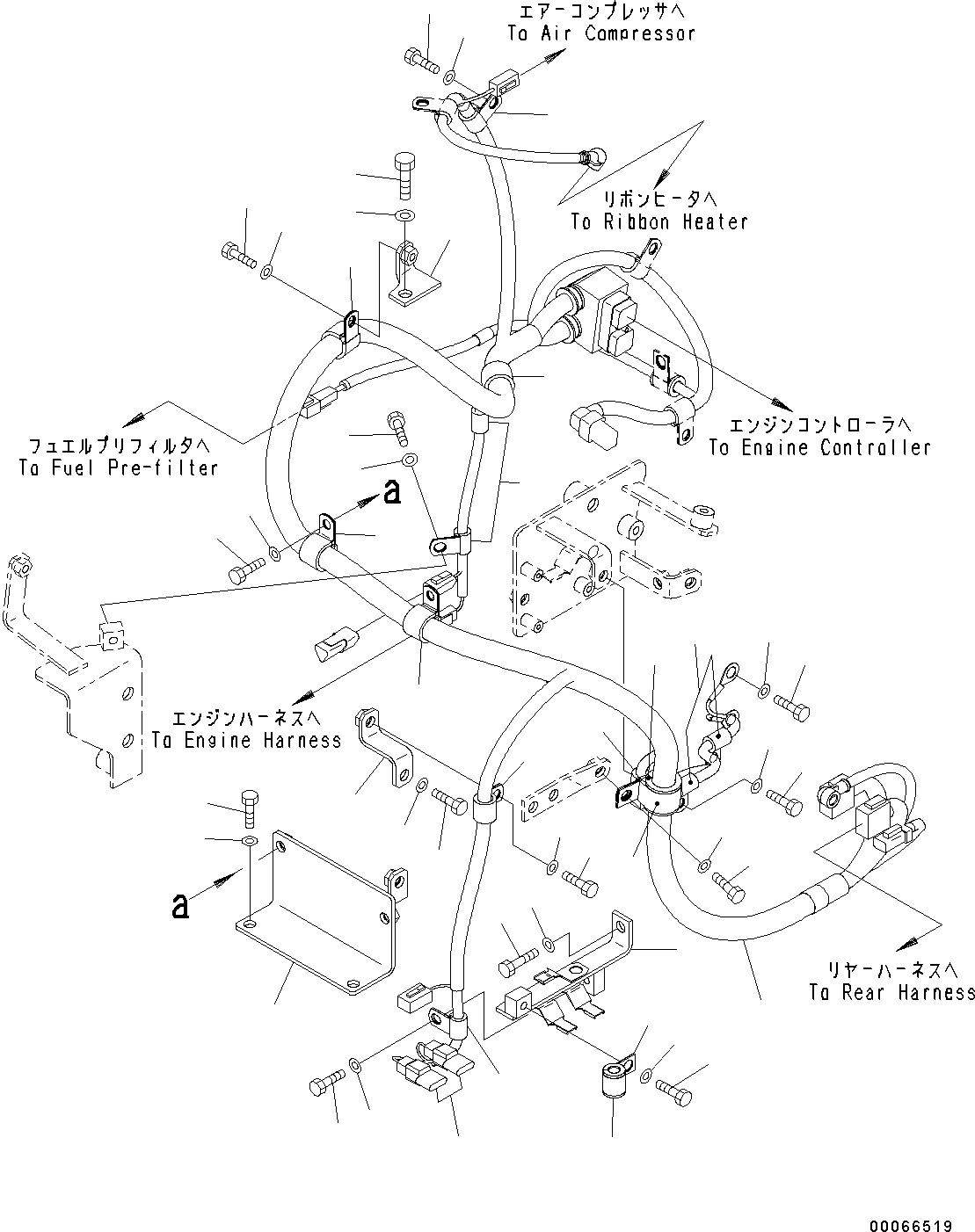

Engine Harness Wire Harness (#C10001-)(B002001 : B0110-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 417-06-42352 Wire Harness 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 21J-06-13661 • Diode 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2100 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 04434-53212 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07095-20523 Cushion 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-06-42580 Bracket 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81040 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2100 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2160 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-06-42540 Plate 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 3
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 3
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2100 Clip 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81230 Bolt 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31232 Washer 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 04434-51712 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07095-20211 Cushion 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-06-42510 Bracket 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81030 Bolt 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2240 Clip 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-06-42550 Bracket 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81230 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31232 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2240 Clip 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2100 Clip 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 3
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 3
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2140 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-

Wheel Loaders Komatsu / WA200-6 S/N C10001-UP(0000250B) / Engine Harness Wire Harness (#C10001-)(B002001 : B0110-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
