Содержание Wheel Loaders Komatsu WA200-6 S/N C10001-UP(0000250B)
Inching Control (#C10001-)(K015001 : K4450-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 417-18-31111 Valve Assembly 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-80870 Bolt 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-30823 Washer 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 21W-62-43960 Elbow 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07002-11423 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 02896-11008 O-ring 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 799-101-5220 Nipple 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07002-11023 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-18-31380 Hose, L=270mm 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-18-31170 Hose, L=550mm 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 08210-01201 • Tube, Spiral 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 418-18-41340 Hose, L=600mm 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 08210-01204 • Tube, Spiral 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 04434-51312 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81225 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31232 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 21W-62-43980 Elbow 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 21W-62-43970 Elbow 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 418-18-31111 Elbow 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07000-12011 O-ring 3
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 04434-51210 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 600-051-2050 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 04434-51310 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81020 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07000-12011 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 418-T80-3281 Elbow 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 02896-11009 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 04434-51612 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81220 Bolt 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31232 Washer 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 02781-00210 Union 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07002-11423 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 02896-11008 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-18-41140 Hose, L=720mm 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 02781-0031D Union 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07002-11423 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 02896-11009 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 23C-60-54380 Hose, L=460mm 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-

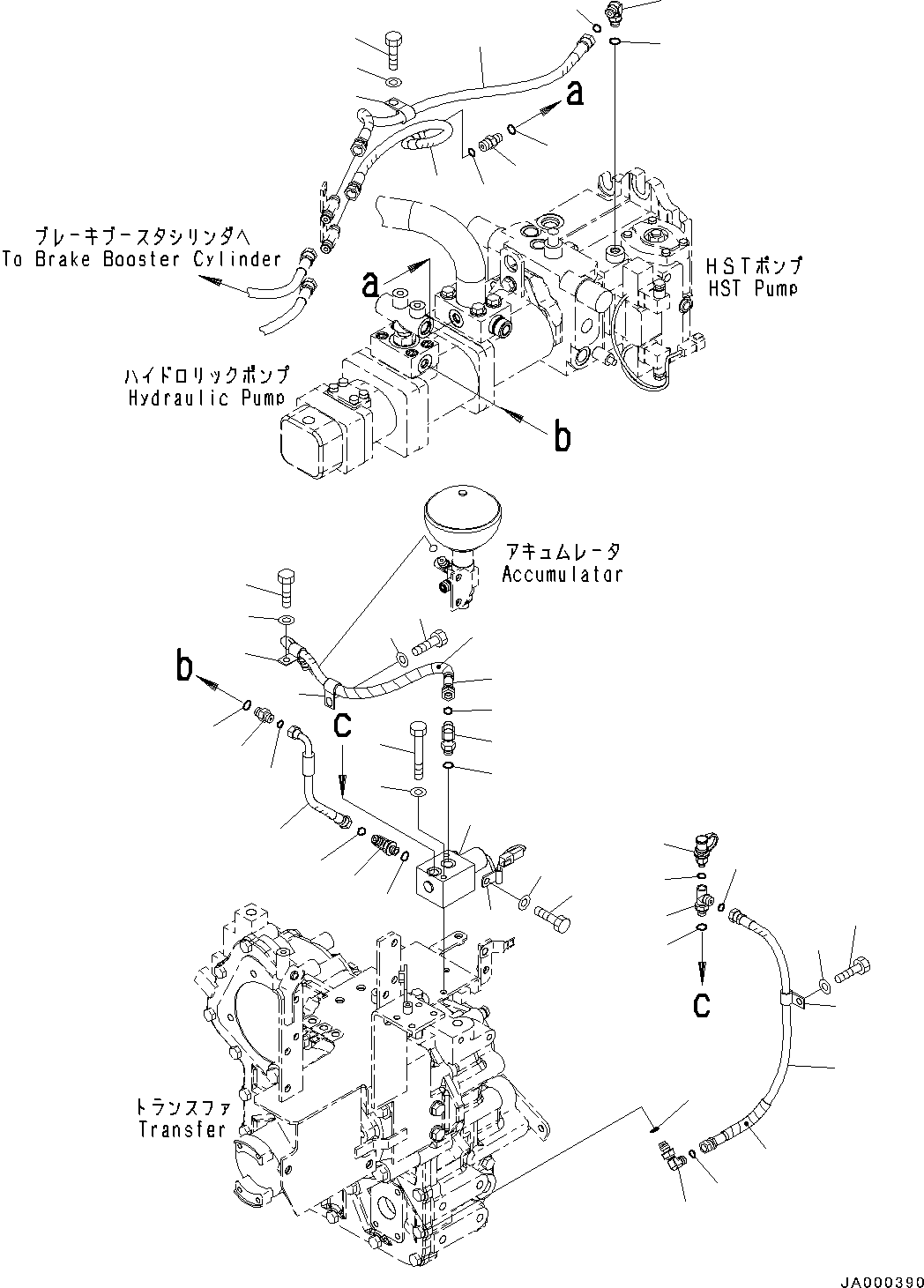

Wheel Loaders Komatsu / WA200-6 S/N C10001-UP(0000250B) / Inching Control (#C10001-)(K015001 : K4450-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
