Содержание Wheel Loaders Komatsu WA200-6 S/N C10001-UP(0000250B)

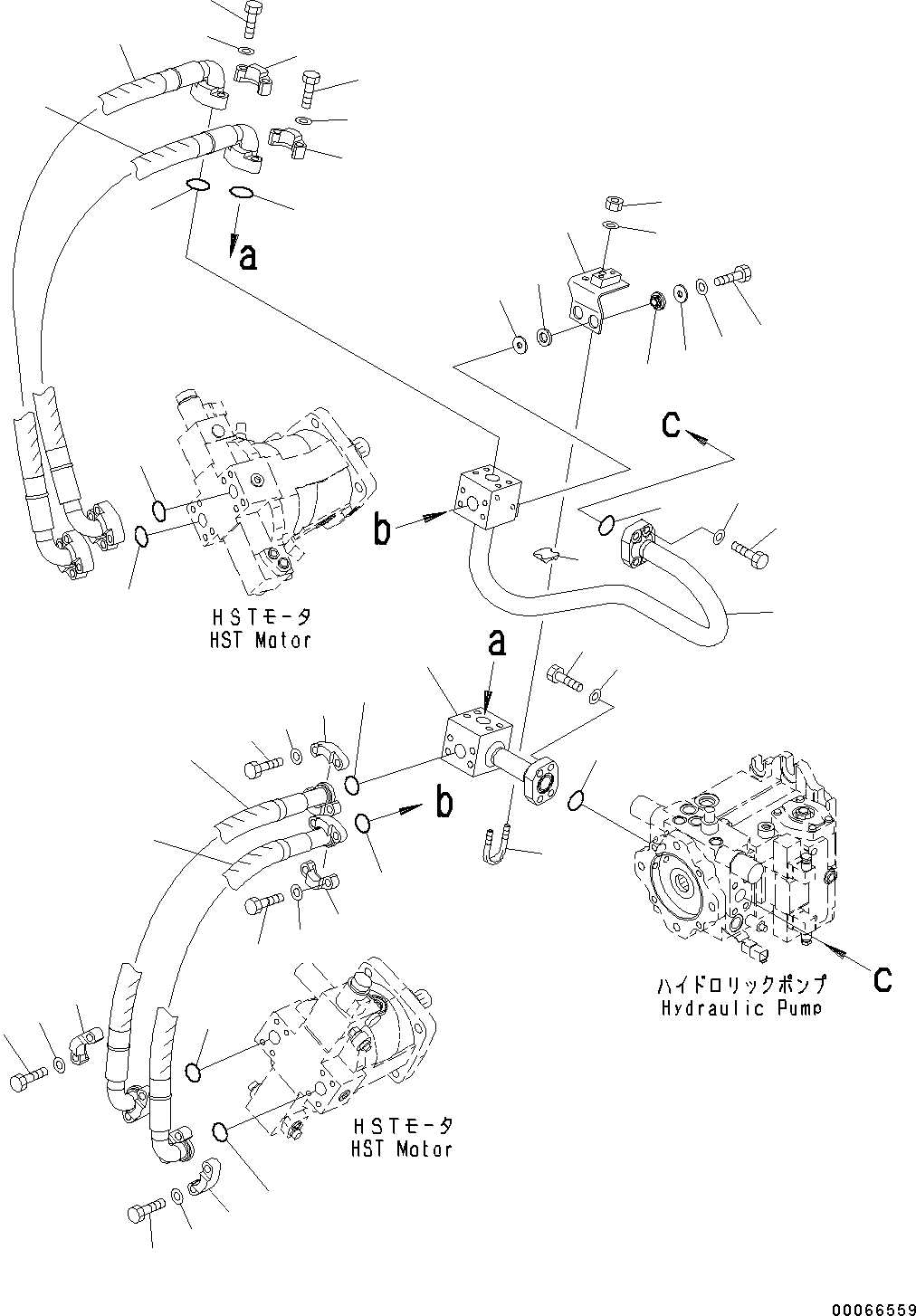

Hydrostatic Transmission (HST) Oil Piping Main Circuit (#C10001-)(F003002 : F2760-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 07000-13035 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 418-18-32160 Tube 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07372-21240 Bolt 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-51232 Washer 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 415-18-21310 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07000-13032 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-18-32111 Hose 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 415-18-11230 Flange, Split 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07372-21245 Bolt 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 209-62-64232 Flange 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07372-21240 Bolt 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-51232 Washer 8
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 415-18-21310 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07000-13032 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-18-32121 Hose 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 415-18-11230 Flange, Split 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07372-21245 Bolt 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 209-62-64232 Flange 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07372-21240 Bolt 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-51232 Washer 8
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07000-13035 O-ring 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-18-42290 Tube 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07372-21240 Bolt 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-51232 Washer 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 415-18-21310 O-ring 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-18-32130 Hose 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 415-18-11230 Flange, Split 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07372-21245 Bolt 8
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-51232 Washer 8
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 415-18-21310 O-ring 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-18-32140 Hose 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 415-18-11230 Flange, Split 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07372-21245 Bolt 8
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-51232 Washer 8
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 417-18-32320 Plate 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01010-81035 Bolt 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07283-33450 Clip 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 07283-53444 Seat 1
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01643-31032 Washer 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 01597-01009 Nut 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 144-854-1890 Washer 4
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 421-62-18550 Cushion 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-
? 421-62-23710 Cushion 2
SN: C10001-
KIT-FLAG: _-
SCC:
SERIALNO: C10001-

Wheel Loaders Komatsu / WA200-6 S/N C10001-UP(0000250B) / Hydrostatic Transmission (HST) Oil Piping Main Circuit (#C10001-)(F003002 : F2760-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
