Содержание Excavators Komatsu PC450-7K-E0 S/N K45001-UP(pc450-2u)

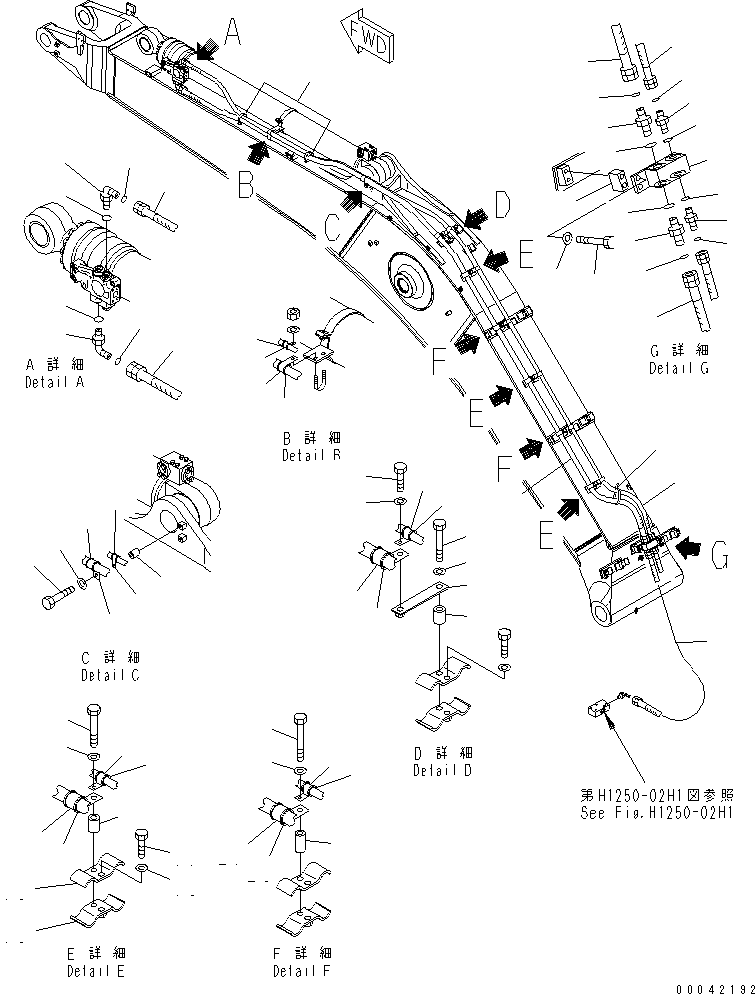

BUSRT VALVE LINE (6.7M BOOM AND ARM) (ARM CYLINDER SIDE)(150210 : H1250-05H2)
Номер на схеме Каталожный номер Название Количество Детали
? 207-62-73570 BLOCK 1
SN: K45001-
? 20Y-62-45280 PLATE 1
SN: K45001-
? 01011-81210 BOLT 2
SN: K45001-
? 01643-31232 WASHER 2
SN: K45001-
? 02781-00522 UNION 2
SN: K45001-
? 07002-12434 O-RING 2
SN: K45001-
? 02896-11015 O-RING 2
SN: K45001-
? 02781-00315 UNION 2
SN: K45001-
? 07002-12034 O-RING 2
SN: K45001-
? 02896-11009 O-RING 2
SN: K45001-
? 02762-00512 HOSE 1
SN: K45001-
? 08034-20536 BAND 3
SN: K45001-
? 02762-00563 HOSE 1
SN: K45001-
? 02762-00362 HOSE 1
SN: K45001-
? 207-62-54760 CLAMP 3
SN: K45001-
? 207-62-55160 CLAMP 3
SN: K45001-
? 01010-81230 BOLT 3
SN: K45001-
? 01643-31232 WASHER 3
SN: K45001-
? 142-03-11160 SPACER 3
SN: K45001-
? 04434-53212 CLIP 3
SN: K45001-
? 07095-20523 CUSHION 3
SN: K45001-
? 04434-51912 CLIP 3
SN: K45001-
? 07095-20213 CUSHION 3
SN: K45001-
? 01010-81280 BOLT 3
SN: K45001-
? 01643-31232 WASHER 3
SN: K45001-
? 175-40-22540 SPACER 2
SN: K45001-
? 04434-53212 CLIP 2
SN: K45001-
? 07095-20523 CUSHION 2
SN: K45001-
? 04434-51912 CLIP 2
SN: K45001-
? 07095-20213 CUSHION 2
SN: K45001-
? 01010-81290 BOLT 2
SN: K45001-
? 01643-31232 WASHER 2
SN: K45001-
? 142-03-11160 SPACER 1
SN: K45001-
? 207-977-5120 BRACKET 1
SN: K45001-
? 01010-81275 BOLT 1
SN: K45001-
? 01643-31232 WASHER 1
SN: K45001-
? 04434-53212 CLIP 1
SN: K45001-
? 07095-20523 CUSHION 1
SN: K45001-
? 04434-51912 CLIP 1
SN: K45001-
? 07095-20213 CUSHION 1
SN: K45001-
? 01010-81225 BOLT 1
SN: K45001-
? 01643-31232 WASHER 1
SN: K45001-
? 142-03-11160 SPACER 1
SN: K45001-
? 04434-53212 CLIP 1
SN: K45001-
? 07095-20523 CUSHION 1
SN: K45001-
? 04434-51912 CLIP 1
SN: K45001-
? 07095-20213 CUSHION 1
SN: K45001-
? 01010-81275 BOLT 1
SN: K45001-
? 01643-31232 WASHER 1
SN: K45001-
? 04434-53212 CLIP 1
SN: K45001-
? 07095-20523 CUSHION 1
SN: K45001-
? 04434-51912 CLIP 1
SN: K45001-
? 07095-20213 CUSHION 1
SN: K45001-
? 421-09-31120 ELBOW 1
SN: K45001-
? 07002-12434 O-RING 1
SN: K45001-
? 02896-11015 O-RING 1
SN: K45001-
? 02782-10311 ELBOW 1
SN: K45001-
? 07002-11423 O-RING 1
SN: K45001-
? 02896-11009 O-RING 1
SN: K45001-

Excavators Komatsu / PC450-7K-E0 S/N K45001-UP(pc450-2u) / BUSRT VALVE LINE (6.7M BOOM AND ARM) (ARM CYLINDER SIDE)(150210 : H1250-05H2)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
