Содержание Excavators Komatsu PC450-7K-E0 S/N K45001-UP(pc450-2u)

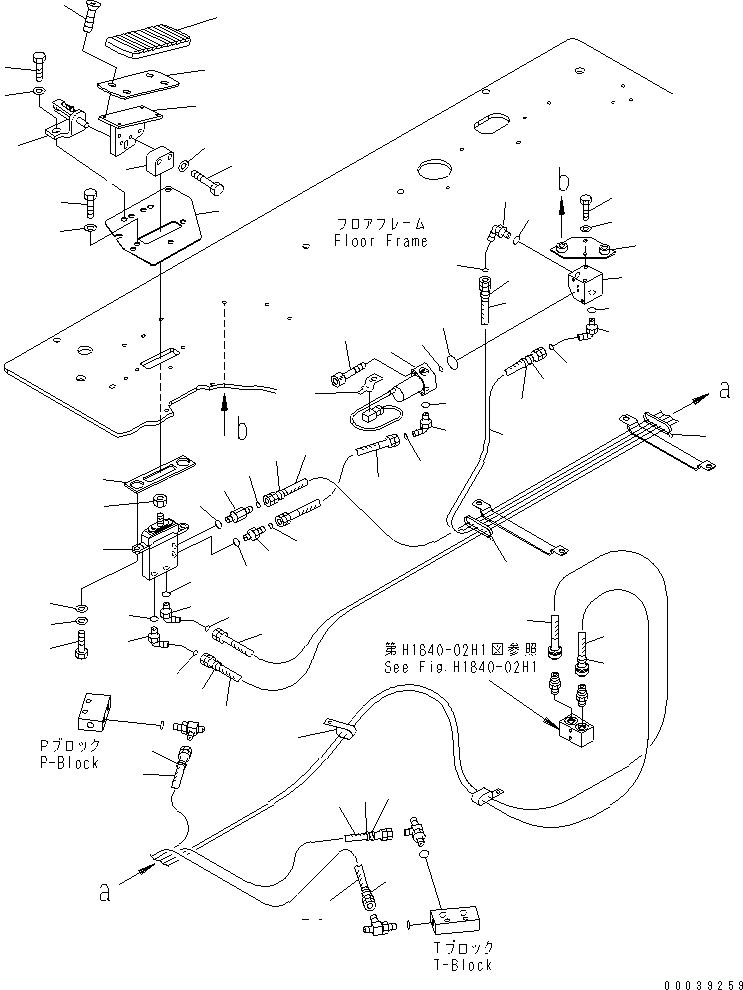

FLOOR FRAME (OPERATOR'S CAB) (ATTACHMENT CONTROL) (1 ACTUATOR)(210360 : K1110-22H1)
Номер на схеме Каталожный номер Название Количество Детали
? (702-16-01230) PILOT VALVE,(SEE FIG. Y1670-21A0) 1
SN: K45001-
? 22U-54-25660 SEAL 1
SN: K45001-
? 20Y-43-41760 SEAT 1
SN: K45001-
? 01010-81025 BOLT 2
SN: K45001-
? 01643-31032 WASHER 2
SN: K45001-
? 01643-31032 WASHER 2
SN: K45001-
? 20Y-62-25360 BRACKET 1
SN: K45001-
? 01010-D1025 BOLT 2
SN: K45001-
? 01643-71032 WASHER 2
SN: K45001-
? 207-43-81250 PEDAL 1
SN: K45001-
? 01010-D1045 BOLT 2
SN: K45001-
? 01643-71032 WASHER 2
SN: K45001-
? 22U-54-25541 PLATE 1
SN: K45001-
? 01010-81025 BOLT 3
SN: K45001-
? 01643-31032 WASHER 3
SN: K45001-
? 207-43-81220 PLATE 1
SN: K45001-
? 01240-00816 SCREW 4
SN: K45001-
? 207-43-81240 CAP 1
SN: K45001-
? 21W-62-43980 ELBOW 2
SN: K45001-
? 02896-11008 O-RING 2
SN: K45001-
? 07000-12011 O-RING 2
SN: K45001-
? 20Y-62-43470 NIPPLE 1
SN: K45001-
? 02896-11008 O-RING 1
SN: K45001-
? 11Y-62-12140 NIPPLE 1
SN: K45001-
? 02896-11008 O-RING 1
SN: K45001-
? 07000-12011 O-RING 2
SN: K45001-
? 208-62-72480 HOSE ? 1080MM 2
SN: K45001-
? 208-62-72630 HOSE ? 2100MM 1
SN: K45001-
? 208-62-72640 HOSE ? 2050MM 1
SN: K45001-
? 208-62-72650 HOSE ? 1200MM 1
SN: K45001-
? 20Y-62-22790 BAND ? RED 2
SN: K45001-
? 20Y-62-22810 BAND ? YELLOW 2
SN: K45001-
? 20Y-62-22820 BAND ? BLUE 4
SN: K45001-
? 20Y-62-22830 BAND ? WHITE 2
SN: K45001-
? 08034-00519 BAND 4
SN: K45001-
? 21W-62-42240 HOSE 1
SN: K45001-
? 04435-51210 CLIP 1
SN: K45001-
? 01583-11408 NUT 1
SN: K45001-
? (702-21-07010) VALVE ASS'Y,(SEE FIG. Y1671-01A0) 1
SN: K45001-
? 203-60-62220 BOLT 2
SN: K45001-
? 700-93-11320 O-RING 1
SN: K45001-
? 07000-12011 O-RING 1
SN: K45001-
? 20Y-62-43410 BLOCK 1
SN: K45001-
? 01010-80820 BOLT 2
SN: K45001-
? 01643-30823 WASHER 2
SN: K45001-
? 20Y-62-43420 BRACKET 1
SN: K45001-
? 11Y-62-12160 ELBOW 1
SN: K45001-
? 02896-11008 O-RING 1
SN: K45001-
? 07002-11423 O-RING 1
SN: K45001-
? 21W-62-43960 ELBOW 2
SN: K45001-
? 02896-11008 O-RING 2
SN: K45001-
? 07002-11423 O-RING 2
SN: K45001-
? 08053-01510 CLIP 1
SN: K45001-
