Содержание Bulldozers Komatsu D65PX-16 S/N 80001-UP(0000239C)

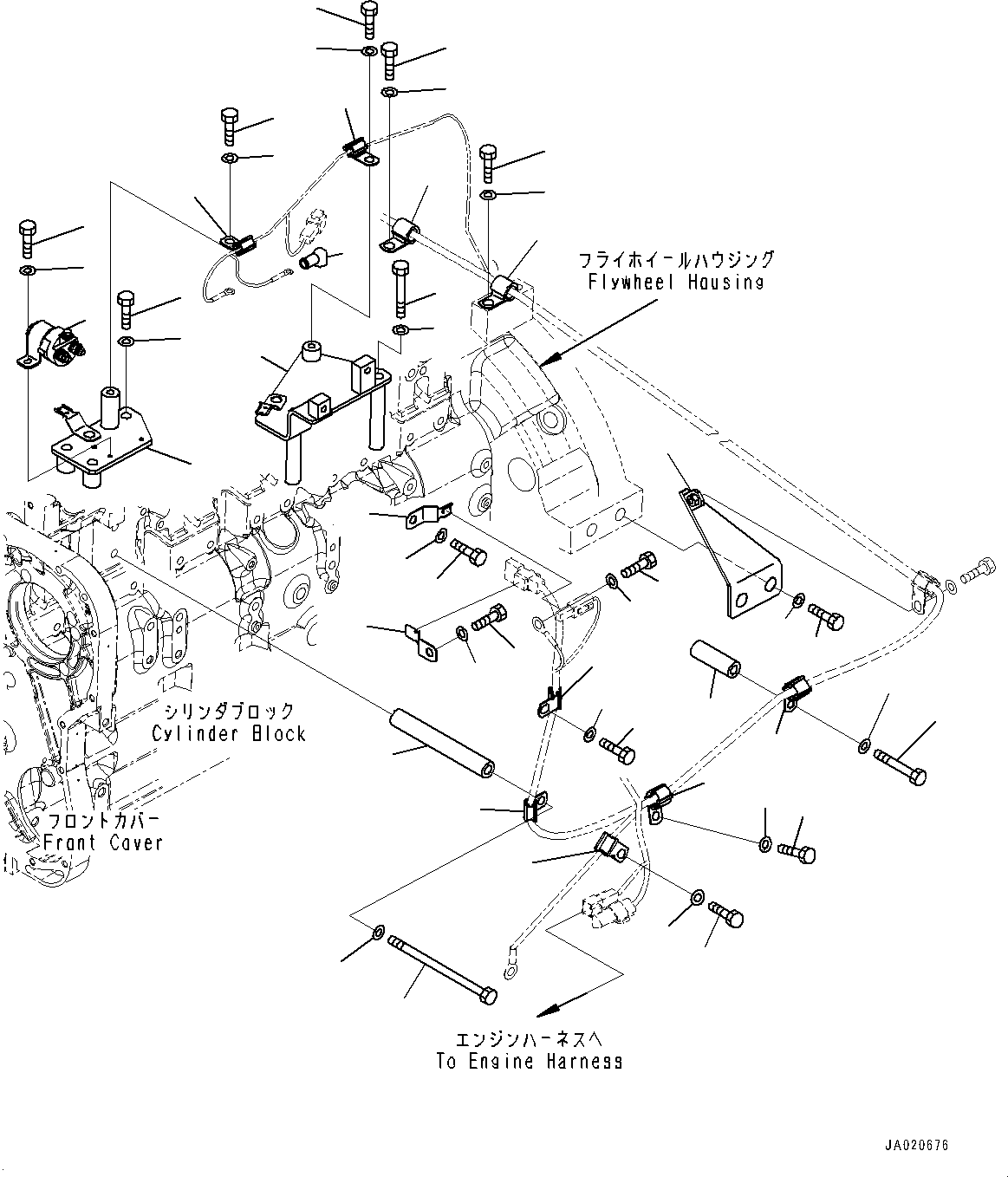

Engine Wiring Harness, Bracket and Clip (1/2) (#80001-)(B010004 : B0500-001003)
Номер на схеме Каталожный номер Название Количество Детали
? 14X-06-51672 Bracket 1
SN: 81233-
KIT-FLAG: _-
SCC:
SERIALNO: 81233-
? 14X-06-51671 Bracket 1
SN: 80001-81232
KIT-FLAG: _-
SCC: A2
SERIALNO: 80001-81232
? 01010-81050 Bolt 3
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 3
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 600-815-2170 Switch, Heater 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-80612 Bolt 3
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-30623 Washer 3
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08038-00519 Cap, Terminal 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 600-051-3160 Clip 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81220 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 14X-06-52130 Bracket 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31645 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81625 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 600-051-2180 Clip 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-80820 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-30823 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 561-43-43390 Spacer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-80880 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-30823 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 14X-06-51661 Bracket 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01011-81020 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 600-051-2100 Clip 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81020 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08193-20010 Clip 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81016 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81025 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 600-051-2100 Clip 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81020 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 56B-15-15910 Spacer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01011-81080 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 600-051-2140 Clip 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-80820 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-30823 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-

Bulldozers Komatsu / D65PX-16 S/N 80001-UP(0000239C) / Engine Wiring Harness, Bracket and Clip (1/2) (#80001-)(B010004 : B0500-001003)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
