| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|

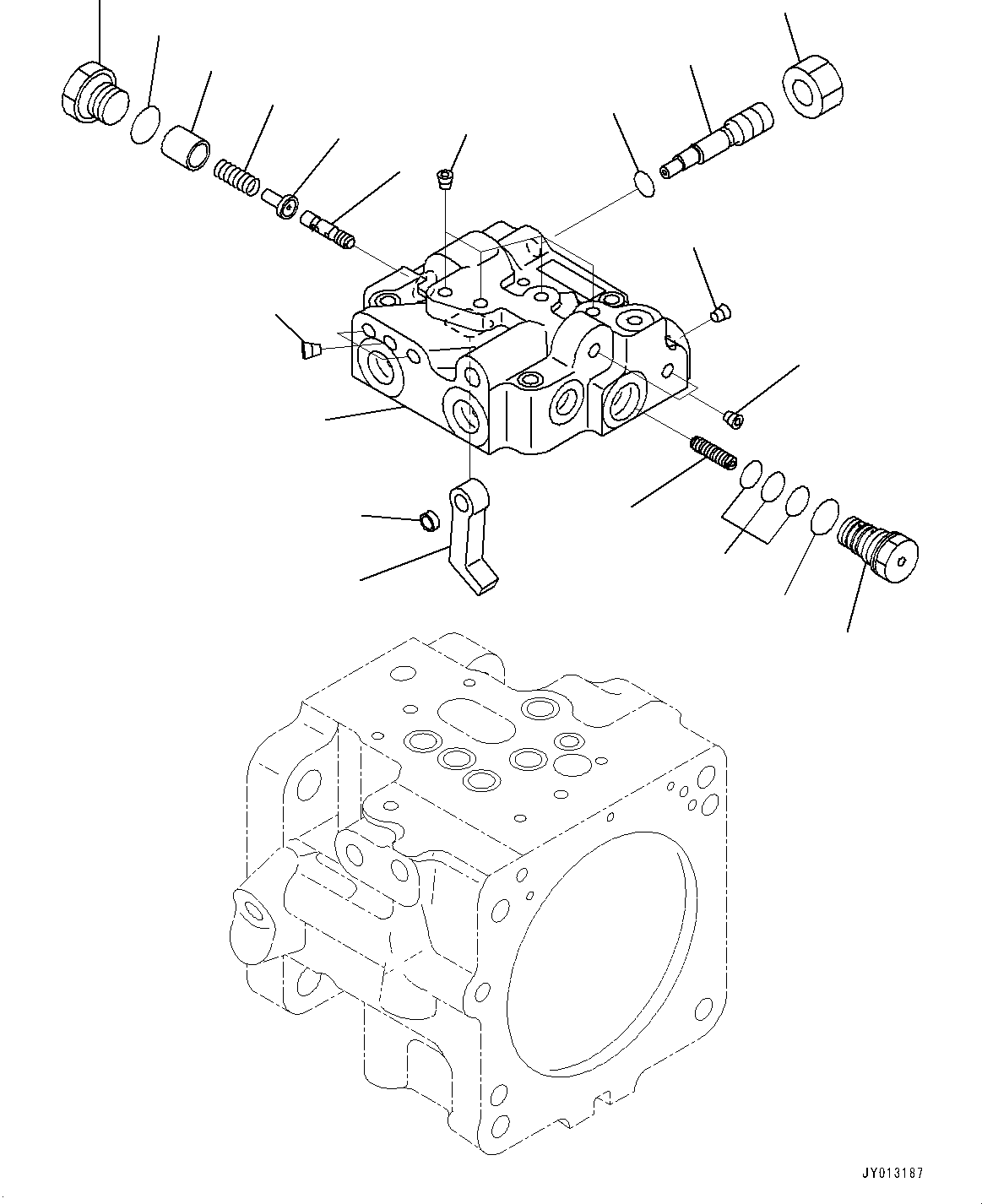

| ? | 708-3S-00951 | Pump Assembly | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: SERIALNO: 15427-16000 |
|||
| ? | (708-3S-03840) | • Valve Assembly | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C2 SERIALNO: 15427-16000 |
|||
| ? | • • Body Assembly | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • • Body | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • • Plug | 7 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • • Plug | 3 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | 708-3S-04140 | • • Piston Subassembly | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: SERIALNO: 15427-16000 |
|||
| ? | • • • Sleeve | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • • Piston | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | 07002-11623 | • • • O-ring | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: SERIALNO: 15427-16000 |
|||
| ? | 708-1S-15390 | • • • Seal | 3 | SN: 15427-16000 KIT-FLAG: _- SCC: SERIALNO: 15427-16000 |
|||
| ? | • • Spool | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • Seat | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • Spring | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • Retainer | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • O-ring | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • Plug | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • Nut | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • Lever | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | • • Spacer | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C1 SERIALNO: 15427-16000 |
||||
| ? | 07002-11623 | • • O-ring | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: SERIALNO: 15427-16000 |
|||
| ? | (708-1S-15290) | • • Plug | 1 | SN: 15427-16000 KIT-FLAG: _- SCC: C2 SERIALNO: 15427-16000 |
