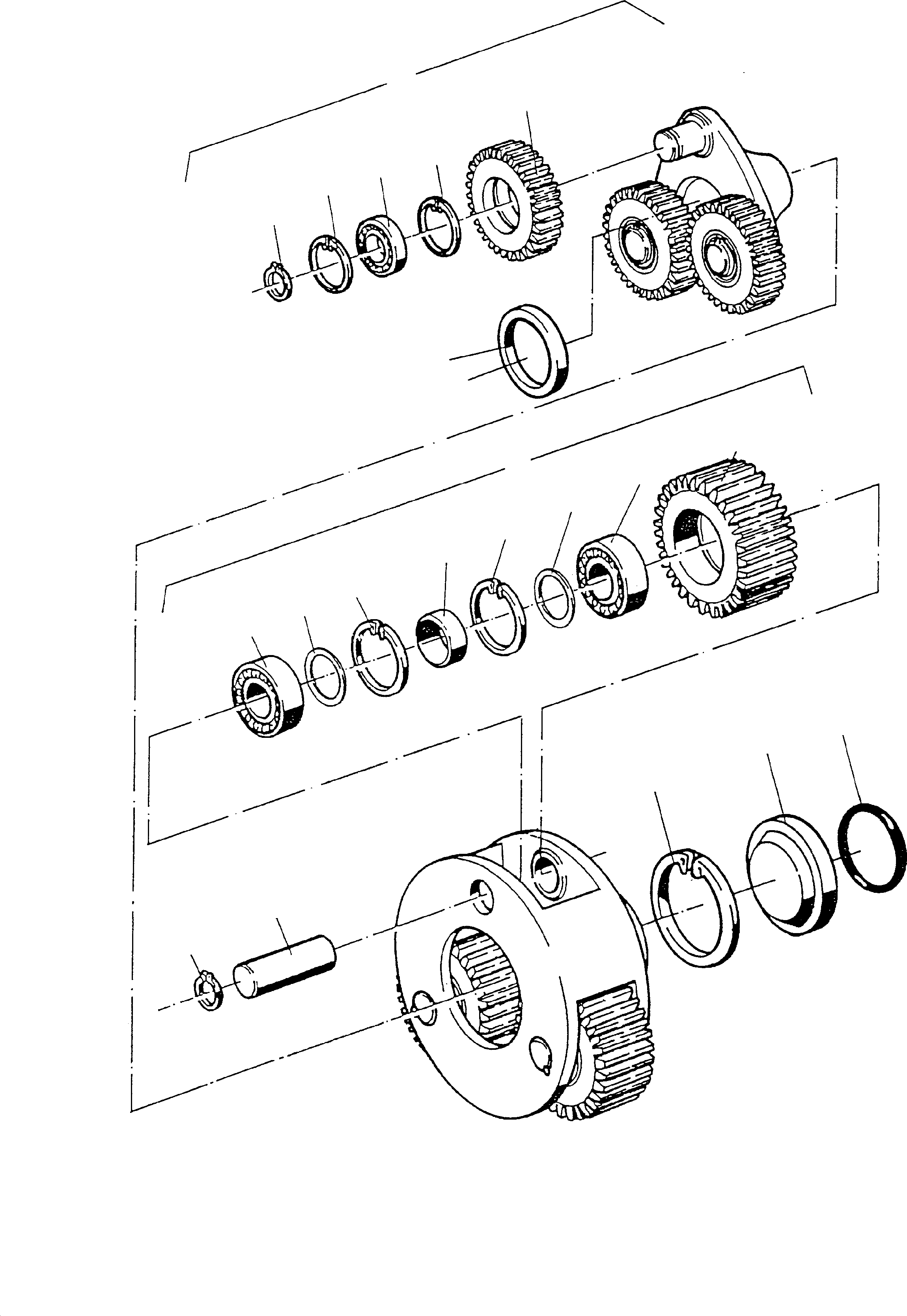

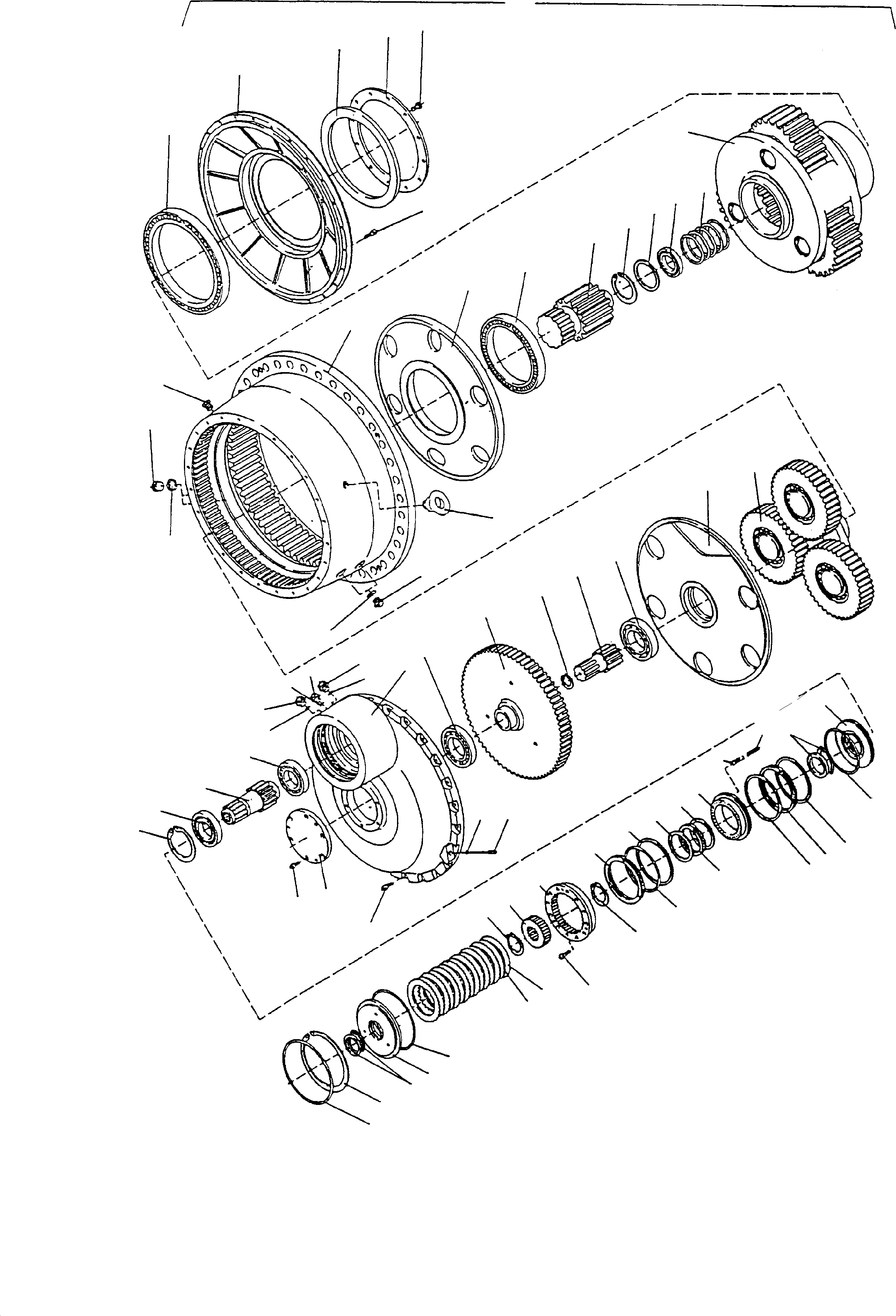

Содержание Excavators Mining Komatsu H285S S/N 78124(g78124)
Travelling Gear(090-2358a : 090-2358a)
Номер на схеме Каталожный номер Название Количество Детали
? Graphic 1
EnglischBem:
DeutschBem:
DeutschDesc: Bild 1
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 604 778 40 Travelling gear, assy. A/R
EnglischBem:
DeutschBem:
DeutschDesc: Fahrwerksgetriebe, kpl.
InternBDB: L & S GFA 280 K2021 AT-Nr. 710 465 73
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 152 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 315x5
InternKon: 7/3661/2021/0 / 49
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 836 98 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 305x6 /472
InternKon: 7/3661/2021/0 / 89
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 389 98 Shaft seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring
InternBDB: 85x110x13 B2 SL
InternKon: 7/3661/2021/0 / 88
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 806 125 73 Seal ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 3/0406/9585/0
InternKon: 7/3661/2021/0 / 71
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 834 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 305x5
InternKon: 7/3661/2021/0 / 92
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 968 647 Internal disk 7
EnglischBem:
DeutschBem:
DeutschDesc: Innenlamelle
InternBDB: 3/0539/9025/0
InternKon: 7/3661/2021/0 / 75
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 968 524 External disk 8
EnglischBem:
DeutschBem:
DeutschDesc: AuЯenlamelle
InternBDB: 3/0531/9004/0
InternKon: 7/3661/2021/0 / 76
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 569 99 Circlip 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 95x3 /471
InternKon: 7/3661/2021/0 / 90
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 806 126 73 Cam 1
EnglischBem:
DeutschBem:
DeutschDesc: Mitnehmer
InternBDB: 3/0343/9534/0
InternKon: 7/3661/2021/0 / 74
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 276 99 Screw 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x60 /912 10.9
InternKon: 7/3661/2021/0 / 94
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 806 127 73 Housing 1
EnglischBem:
DeutschBem:
DeutschDesc: Lamellentrдger
InternBDB: 2/0579/9183/1
InternKon: 7/3661/2021/0 / 70
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 049 Seal ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 3/0406/9439/0
InternKon: 7/3661/2021/0 / 73
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 730 687 44 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 240x3
InternKon: 7/3661/2021/0 / 91
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 973 146 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB: 245,4x250x1,4
InternKon: 7/3661/2021/0 / 85
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 968 526 Support ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB: 210x219,4x1,4
InternKon: 7/3661/2021/0 / 82
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 968 525 Quadring 1
EnglischBem:
DeutschBem:
DeutschDesc: Quadring
InternBDB: 4370-446A
InternKon: 7/3661/2021/0 / 81
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 968 521 Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben
InternBDB: 2/0575/9018/3
InternKon: 7/3661/2021/0 / 77
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 963 624 Spring 36
EnglischBem:
DeutschBem:
DeutschDesc: Feder
InternBDB: 4/0991/9003/0
InternKon: 7/3661/2021/0 / 78
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 966 088 Spring 30
EnglischBem:
DeutschBem:
DeutschDesc: Feder
InternBDB: 4/0991/9006/0
InternKon: 7/3661/2021/0 / 79
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 968 528 Support ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB: 232,5x242x1,4
InternKon: 7/3661/2021/0 / 84
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 968 527 Quadring 1
EnglischBem:
DeutschBem:
DeutschDesc: Quadring
InternBDB: 4373-446A
InternKon: 7/3661/2021/0 / 83
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 007 043 98 Shaft seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring
InternBDB: 100x130x13 B2 SL
InternKon: 7/3661/2021/0 / 87
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 833 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 233x3
InternKon: 7/3661/2021/0 / 93
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 806 128 73 Seal ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 3/0406/9586/0
InternKon: 7/3661/2021/0 / 72
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 686 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 180x4 /472
InternKon: 7/3661/2021/0 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 402 98 Roller bearing 2
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager
InternBDB: NJ 220 C3/472
InternKon: 7/3661/2021/0 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 806 136 73 Drive shaft 1
EnglischBem:
DeutschBem:
DeutschDesc: Antriebswelle
InternBDB: 2/0256/9522/0
InternKon: 7/3661/2021/0 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 285 99 Screw 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x30 /912 10.9
InternKon: 7/3661/2021/0 / 58
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 052 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdeckel
InternBDB: 3/0439/9125/0
InternKon: 7/3661/2021/0 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 297 99 Screw 47
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x45 /912 10.9
InternKon: 7/3661/2021/0 / 57
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 806 129 73 Housing 1
EnglischBem:
DeutschBem:
DeutschDesc: Gehдuse
InternBDB: 0/0101/9321/3
InternKon: 7/3661/2021/0 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 313 267 99 Plug 9
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M22x1,5 /910
InternKon: 7/3661/2021/0 / 64
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 339 907 99 Seal ring 10
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 22x27x1,5 / 7603
InternKon: 7/3661/2021/0 / 65
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 313 295 99 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M18x1,5 /910
InternKon: 7/3661/2021/0 / 66
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 339 897 99 Seal ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 18x22x1,5 / 7603
InternKon: 7/3661/2021/0 / 67
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 054 Dipstick 1
EnglischBem:
DeutschBem:
DeutschDesc: Peilstab
InternBDB: 4/0931/9070/0
InternKon: 7/3661/2021/0 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 954 98 Ball bearing 2
EnglischBem:
DeutschBem:
DeutschDesc: Kugellager
InternBDB: 6224 C3 /625
InternKon: 7/3661/2021/0 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 780 813 73 Spur wheel 1
EnglischBem:
DeutschBem:
DeutschDesc: Stirnrad
InternBDB: 2/0302/9857/0
InternKon: 7/3661/2021/0 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 662 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 75x2,5 /472
InternKon: 7/3661/2021/0 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 056 Sun gear 1
EnglischBem:
DeutschBem:
DeutschDesc: Sonnenritzel
InternBDB: 2/0256/9284/0
InternKon: 7/3661/2021/0 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 057 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB: 1/0406/9433/2
InternKon: 7/3661/2021/0 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 806 984 73 Planetary carrier, assy. fig-nos: 62-66 1
EnglischBem:
DeutschBem:
DeutschDesc: Planetentrдger, kpl. Bild-Nr. 62-66
InternBDB: 0/0384/9286/1
InternKon: 7/3661/2021/0 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 532 98 Plug 4
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M45x1,5 /910
InternKon: 7/3661/2021/0 / 62
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 339 796 99 Seal ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 45x52x2 /7603
InternKon: 7/3661/2021/0 / 63
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 932 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M36x35 /933
InternKon: 7/3661/2021/0 / 61
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 059 Internal geared double wheel 1
EnglischBem:
DeutschBem:
DeutschDesc: Doppelhohlrad
InternBDB: 0/0333/9894/0
InternKon: 7/3661/2021/0 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 313 507 99 Eyebolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Ringschraube
InternBDB: M 36 /580
InternKon: 7/3661/2021/0 / 52
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 060 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB: 1/0406/9432/2
InternKon: 7/3661/2021/0 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 496 98 Roller bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager
InternBDB: SKF SL 1818 64 C3
InternKon: 7/3661/2021/0 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 061 Sun gear shaft 1
EnglischBem:
DeutschBem:
DeutschDesc: Sonnenradwelle
InternBDB: 1/0256/9282/1
InternKon: 7/3661/2021/0 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 682 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 160x4 /472
InternKon: 7/3661/2021/0 / 38
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 062 Supporting disk 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe
InternBDB: SS 130x160x 3,5
InternKon: 7/3661/2021/0 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 875 98 Ball bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Kugellager
InternBDB: 6020 C3 /625
InternKon: 7/3661/2021/0 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 203 98 O-ring 5
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 149,2x5,7 90Sh
InternKon: 7/3661/2021/0 / 48
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 806 985 73 Planetary carrier, assy. fig-no: 67-76 1
EnglischBem:
DeutschBem:
DeutschDesc: Planetensteg, kpl. Bild-Nr. 67-76
InternBDB: 0/0385/9038/0
InternKon: 7/3661/2021/0 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 838 98 Roller bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager
InternBDB: SKF SL 1818 88 C3
InternKon: 7/3661/2021/0 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 283 73 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB: 1/0406/9498/1
InternKon: 7/3661/2021/0 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 284 73 Shaft seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring
InternBDB: 430x480x25 Goetze 824 D
InternKon: 7/3661/2021/0 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 065 Sealing cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtungsdeckel
InternBDB: 3/0428/9010/1
InternKon: 7/3661/2021/0 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 949 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x25 /933 10.9
InternKon: 7/3661/2021/0 / 59
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Graphic 2
EnglischBem:
DeutschBem:
DeutschDesc: Bild 2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 066 Planetary 3
EnglischBem:
DeutschBem:
DeutschDesc: Planetenrad
InternBDB: 3/0305/9736/0
InternKon: 7/3661/2021/0 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 693 99 Circlip 6
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 230x5 /472
InternKon: 7/3661/2021/0 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 837 98 Roller bearing 3
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager
InternBDB: 222 26 C3/635
InternKon: 7/3661/2021/0 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 576 99 Circlip 3
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 130x4 /471
InternKon: 7/3661/2021/0 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 968 662 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB: 3/0406/9303/0
InternKon: 7/3661/2021/0 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 835 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 340x6
InternKon: 7/3661/2021/0 / 50
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 067 Centering ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Zentrierring
InternBDB: 2/0403/9208/2
InternKon: 7/3661/2021/0 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 933 98 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 340x6 /472
InternKon: 7/3661/2021/0 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 068 Planetary 3
EnglischBem:
DeutschBem:
DeutschDesc: Planetenrad
InternBDB: 2/0305/9735/0
InternKon: 7/3661/2021/0 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 839 98 Roller bearing 6
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager
InternBDB: SKF RSL 1823 22 2S
InternKon: 7/3661/2021/0 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 069 Stop washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Anlaufscheibe
InternBDB: F-92 075
InternKon: 7/3661/2021/0 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 696 99 Circlip 6
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 220x5 /472
InternKon: 7/3661/2021/0 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 804 070 Spacer 3
EnglischBem:
DeutschBem:
DeutschDesc: Distanzring
InternBDB: 4/0400/9521/0
InternKon: 7/3661/2021/0 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 806 986 73 Planetary pin 3
EnglischBem:
DeutschBem:
DeutschDesc: Planetenbolzen
InternBDB: 4/0220/9424/0
InternKon: 7/3661/2021/0 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 675 99 Circlip 3
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 125x4 /472
InternKon: 7/3661/2021/0 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H285S S/N 78124(g78124) / Travelling Gear(090-2358a : 090-2358a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / H285S S/N 78124(g78124) / Travelling Gear(090-2358a : 090-2358a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
