Содержание Excavators Mining Komatsu H285S S/N 78124(g78124)

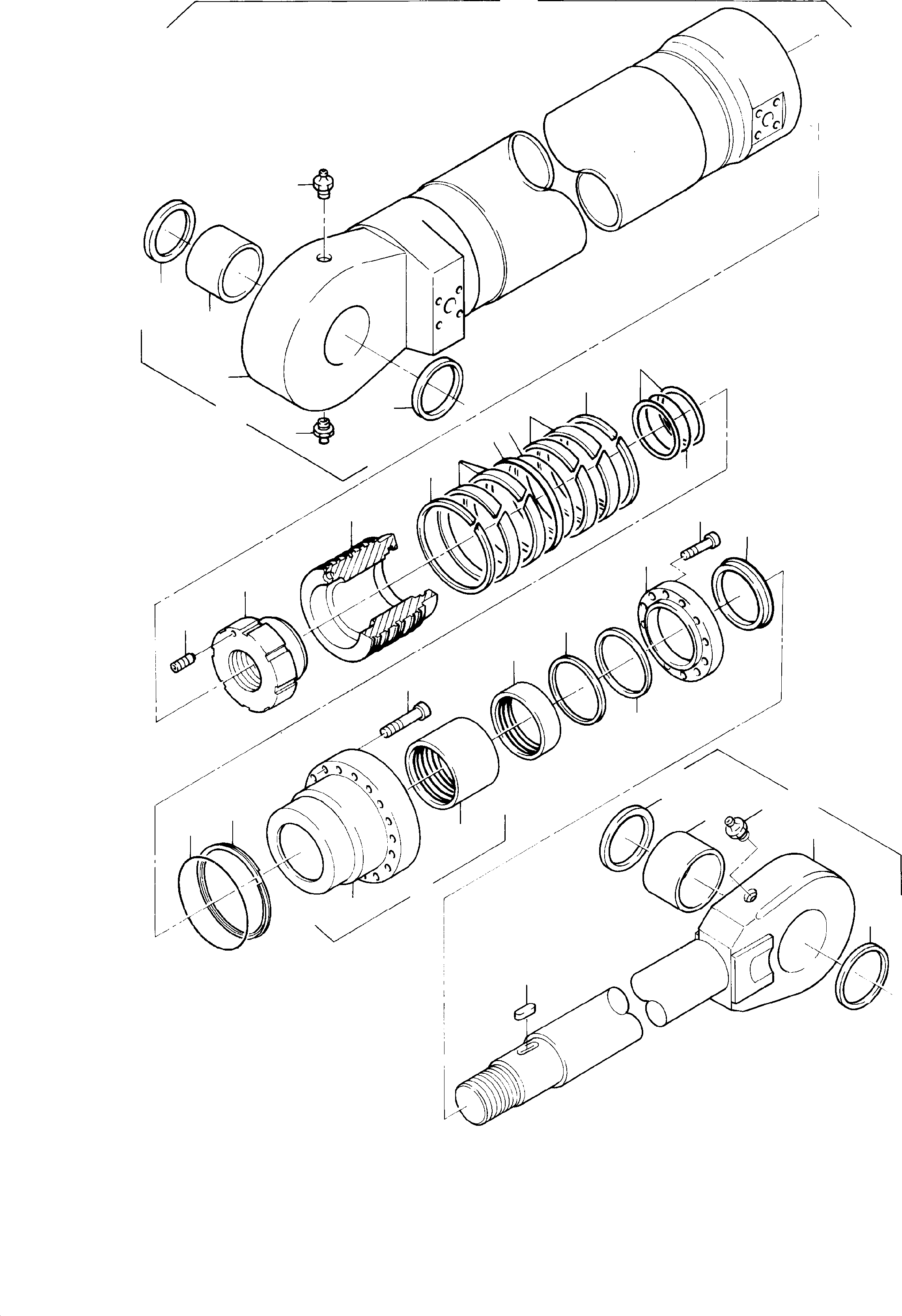

Hydraulic Cylinder(314-4276d : 314-4276d)
Номер на схеме Каталожный номер Название Количество Детали
? 650 415 40 Hydraulic cylinder assy. consist. of fig-no: 02-31 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydraulikzylinder kpl. best. aus Bild-Nr. 02-31
InternBDB: DBM 300x190x1225 At-Nr. 710 356 73
InternKon: 314-4237a / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 762 660 73 Cylinder assy. consist. of fig-no: 03-06 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinderrohr kpl. best. aus Bild-Nr. 03-06
InternBDB: E-St
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Cylinder These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinder Diese Teile sind einzeln nicht lieferbar
InternBDB: 508 706 40
InternKon: 650 415 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 630 302 40 Freeze-in bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Frierbuchse
InternBDB: 180 x 161 x 169
InternKon: 650 415 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 575 788 40 Seal ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 170 x 160 x 4
InternKon: 650 415 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 004 860 98 Nipple 3
EnglischBem:
DeutschBem:
DeutschDesc: Schmiernippel
InternBDB: AR1/4" 011 207 99
InternKon: 650 415 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 347 449 99 Thread pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB: M16x40 /915
InternKon: 650 415 40 / 08
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 508 789 40 Groove nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Nutmutter
InternBDB:
InternKon: 650 415 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 508 783 40 Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben
InternBDB:
InternKon: 650 415 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 269 477 40 Piston guide 915 lg. 2
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenfьhrungsband 915 lg.
InternBDB: Bu.u.Lu. S-50740-3000-A47 9,5x4
InternKon: 650 415 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 153 40 Piston guide 5
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenfьhrungsring
InternBDB: Bu. u. Lu. BI-50706-2800 -A-900
InternKon: 650 415 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 269 474 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtelement
InternBDB: Bu. u. Lu. GS-55042-3000-46N
InternKon: 650 415 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 269 476 40 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 266,07x7,0 011 745 99
InternKon: 650 415 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 154 40 Support ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB: Bu. u. Lu. G 190x199,4x1,7
InternKon: 650 415 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 152 40 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 189,87x5,33 011 745 99
InternKon: 650 415 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 007 631 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 289,3x5,7 011 745 99
InternKon: 650 415 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 226 422 40 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB: Bu. u. Lu. P 289,8x300x1,0
InternKon: 650 415 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 095 98 Screw 18
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M30x160/912 -10.9 Kaltzдh
InternKon: 650 415 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 627 051 40 Sealing flange consist. of fig-no: 20 and 21 (finish work after bush is installed) 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯflansch kpl. best. aus Bild-Nr. 20 u. 21 (Fertigbearbeit
InternBDB:
InternKon: 650 415 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Bush These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschbuchse Diese Teile sind einzeln nicht lieferbar
InternBDB:
InternKon: 627 051 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 627 048 40 Bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Lagerbuchse
InternBDB:
InternKon: 627 051 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 155 40 Seal kit 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz
InternBDB: Prдdifa 190x220x60
InternKon: 650 415 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 627 002 40 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon: 650 415 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 627 001 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon: 650 415 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 084 98 Screw 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x80/912 -10.9 Kaltzдh
InternKon: 650 415 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 156 40 Stripper 1
EnglischBem:
DeutschBem:
DeutschDesc: Abstreifer
InternBDB: Prдdifa 190x206x14/6
InternKon: 650 415 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 352 98 Feather key 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯfeder
InternBDB: A20 x 12 x 60 / 6885
InternKon: 650 415 40 / 09
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 762 661 73 Piston rod assy. consist. of fig-no: 06, 29-31 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenstange kpl. best. aus Bild-Nr. 06, 29-31
InternBDB: E-St
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Piston rod These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenstange Diese Teile sind einzeln nicht lieferbar
InternBDB: 538 198 40
InternKon: 650 415 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 575 794 40 Seal ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 185 x 170 x 4
InternKon: 650 415 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 627 572 40 Freeze-in bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Frierbuchse
InternBDB: 200 x 171 x 169
InternKon: 650 415 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 315 40 Shim 0,8 mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Nachspannring 0,8 mm
InternBDB: Prдdifa ee 190 0219 t
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 691 779 Sealing kit for piston consist. of fig. nos. 10-15 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz-Kolben best. aus Bild-Nr. 10-15
InternBDB: E-St
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 762 478 73 Sealing kit for piston rod fig. nos. 16, 17, 22 and 26 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz-Kolbenstange Bild-Nr. 16, 17, 22 und 26
InternBDB: E-St
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
