Содержание Excavators Mining Komatsu H285S S/N 78124(g78124)

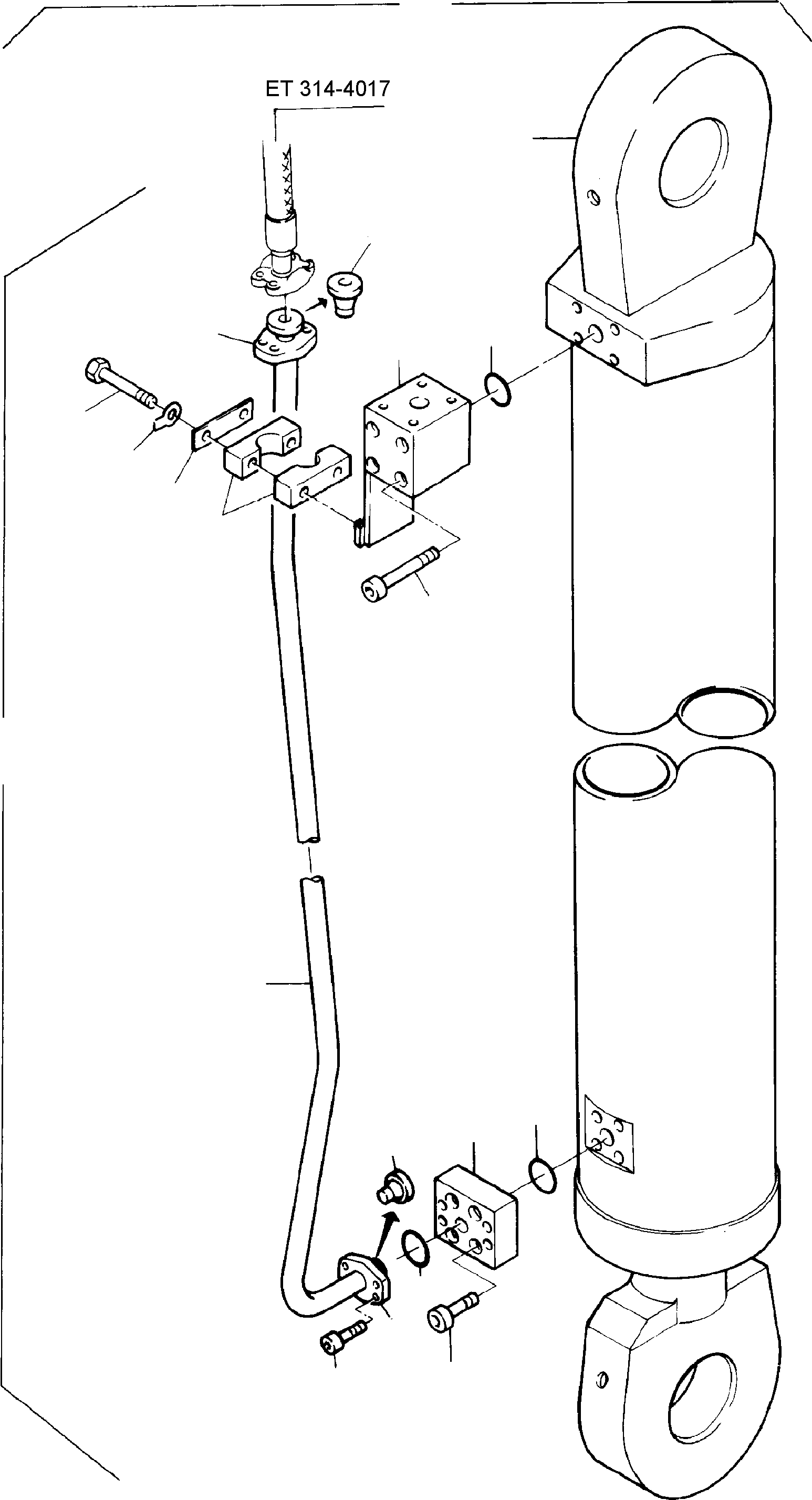

Stick Cylinder with Piping, R.H. and L.H.(314-4137 : 314-4137)
Наименование Страница Код страницы
Hydraulic Cylinder 314-4175b 314-4175b

Номер на схеме Каталожный номер Название Количество Детали
? Cylinder with piping 2
EnglischBem:
DeutschBem:
DeutschDesc: Zylinder mit Verrohrung, kpl.
InternBDB: 456 164 40
InternKon: KO-372 986 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 456 131 40 Piping, assy. fig-nos: 04-19 2
EnglischBem:
DeutschBem:
DeutschDesc: Verrohrung, kpl. Bild-Nr. 04-19
InternBDB:
InternKon: 456 164 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 386 021 40 Connecting block 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯklotz
InternBDB:
InternKon: 456 131 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 397 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M20x160/912- 10.9
InternKon: 456 131 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 446 98 Half clamp 4
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB: H-CS6/65 011 839 99
InternKon: 456 131 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 772 328 73 Pipe assy. Ш 65 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB: 456 126 40
InternKon: 456 131 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 449 98 Collar ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB: KO-6580-32
InternKon: 456 131 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB: DS6 011 839 99
InternKon: 456 131 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 006 99 Locking plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsblech
InternBDB: 13/93
InternKon: 456 131 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 459 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x100/931- 10.9
InternKon: 456 131 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Tetra seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Rechteck-Dichtring
InternBDB: Bu. u. Lu. FR76-6299- 2200
InternKon: 456 131 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 323 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M20x90/912- 10.9
InternKon: 456 131 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 448 98 Flange 4
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB: FE-6500-32/6
InternKon: 456 131 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 461 98 Collar ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB: K-6580-32
InternKon: 456 131 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 367 135 99 O-ring 2
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 67x4/90 3770
InternKon: 456 131 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 365 072 40 Adapter plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Adapterplatte
InternBDB:
InternKon: 456 131 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 289 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x60/912- 10.9
InternKon: 456 131 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 367 122 99 O-ring 2
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 60x4BNB90/ 3770
InternKon: 456 131 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H285S S/N 78124(g78124) / Stick Cylinder with Piping, R.H. and L.H.(314-4137 : 314-4137)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
