Содержание Excavators Komatsu PC450-8 S/N 70001-UP(0000174c)

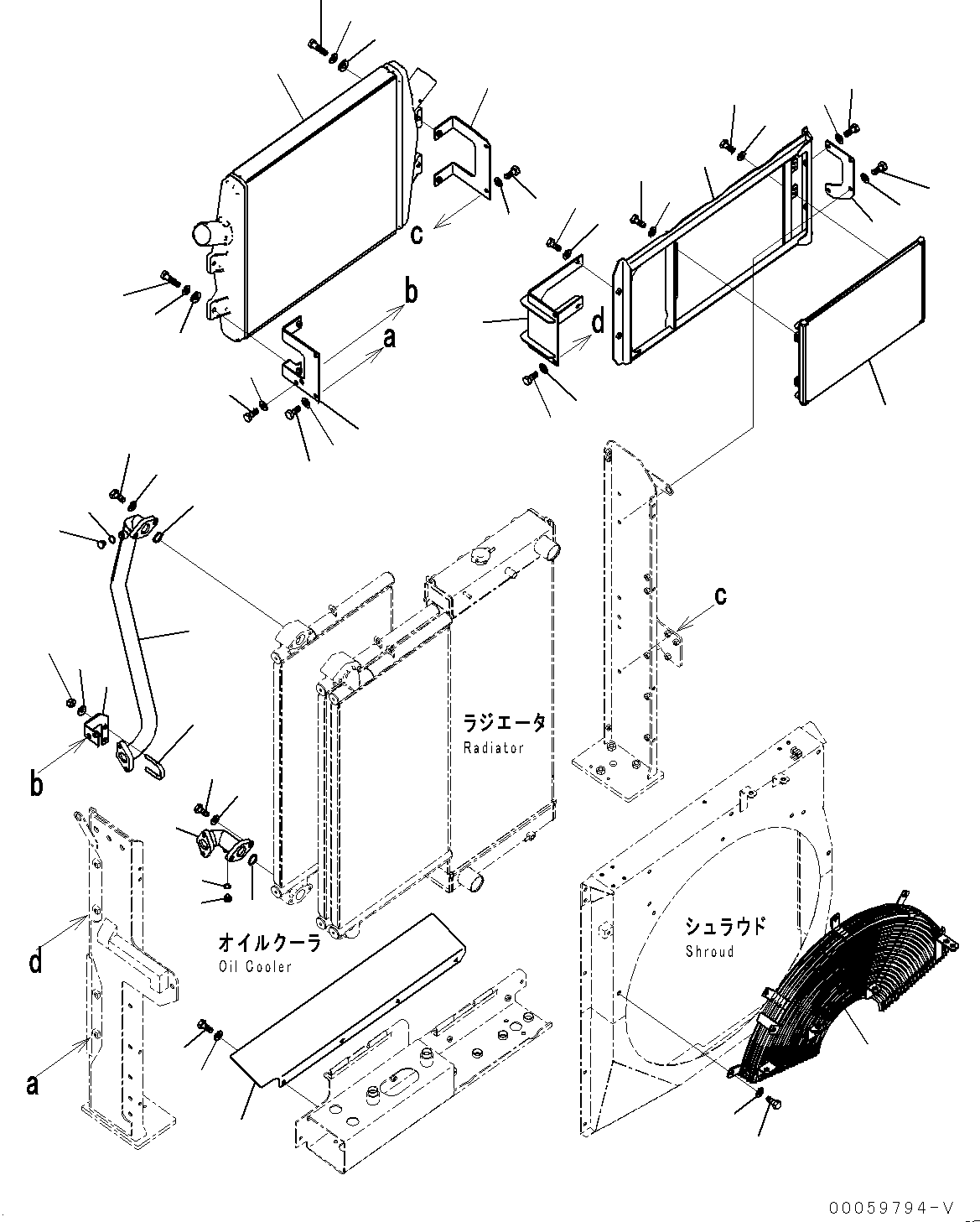

Cooling System, Aftercooler and Condenser (#70001-)(C001004 : C0100-001003)
Номер на схеме Каталожный номер Название Количество Детали
? 208-03-77230 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81020 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31032 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-03-77240 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81020 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31032 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-03-75283 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81020 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31032 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-03-75292 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81020 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31032 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-03-77150 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-03-77260 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81030 Bolt 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31032 Washer 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-03-75410 Tube 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07040-11409 Plug 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07000-13045 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81235 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07283-34949 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01597-01009 Nut 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31032 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-03-75420 Tube 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07000-13045 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07040-11409 Plug 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81235 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 6251-61-5110 Aftercooler 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 6110-23-6490 Spacer 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81040 Bolt 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31032 Washer 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-979-7520 Condenser Assembly 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-80616 Bolt 8
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-30623 Washer 8
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-03-76430 Cover 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81020 Bolt 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31032 Washer 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-03-75772 Guard 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 5
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 5
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-

Excavators Komatsu / PC450-8 S/N 70001-UP(0000174c) / Cooling System, Aftercooler and Condenser (#70001-)(C001004 : C0100-001003)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
