Содержание Excavators Mining Komatsu H135S S/N 61064(g61064)

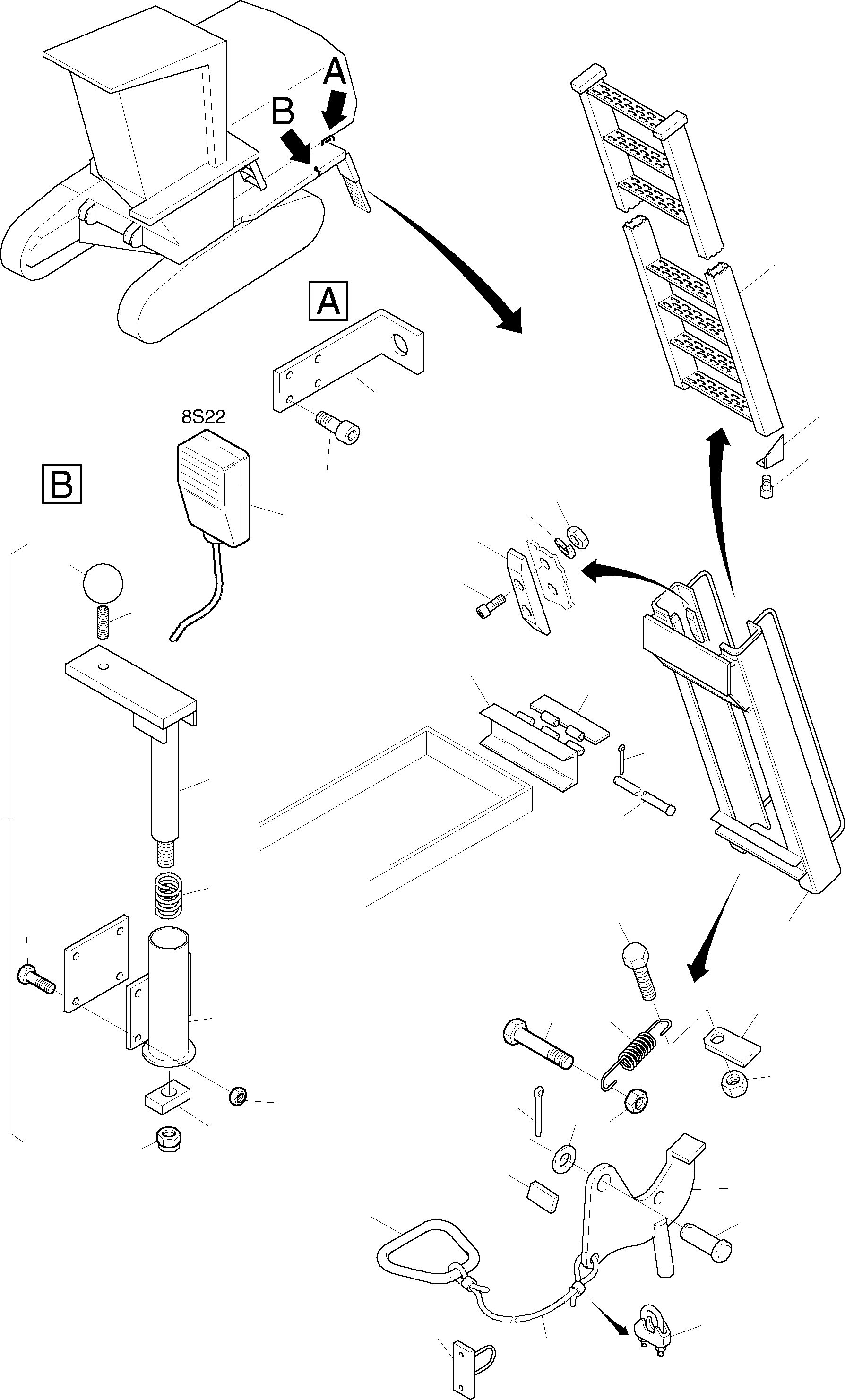

Ladder(116-1963b : 116-1963b)
Номер на схеме Каталожный номер Название Количество Детали
? 651 650 40 Ladder guide 1
EnglischBem:
DeutschBem:
DeutschDesc: Leiterfьhrung
InternBDB:
InternKon: 651 651 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 448 336 40 Ladder 1
EnglischBem:
DeutschBem:
DeutschDesc: Leiter
InternBDB:
InternKon: 651 651 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 651 658 40 Angle 1
EnglischBem:
DeutschBem:
DeutschDesc: Blechwinkel
InternBDB:
InternKon: 651 651 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 148 99 Bolt 24
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x30 /912
InternKon: 651 651 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 500 99 Lock washer 24
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 10 /128
InternKon: 651 651 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 113 99 Nut 24
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 10 /933
InternKon: 651 651 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 314 761 40 Guide block 12
EnglischBem:
DeutschBem:
DeutschDesc: Fьhrungsklotz
InternBDB:
InternKon: 651 651 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 140 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x20 /912
InternKon: 651 651 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 304 136 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x45 /931 10.9
InternKon: 651 647 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 329 164 40 Draw spring 1
EnglischBem:
DeutschBem:
DeutschDesc: Zugfeder
InternBDB:
InternKon: 651 647 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 581 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x70 /931
InternKon: 651 647 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 114 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 10 /934
InternKon: 651 647 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 061 99 Cotter pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Splint
InternBDB: 4x32 /94
InternKon: 651 647 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 469 99 Washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: B 17 /125
InternKon: 651 647 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 329 163 40 Handle 1
EnglischBem:
DeutschBem:
DeutschDesc: Griff
InternBDB:
InternKon: 651 647 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 560 088 40 Ratchet 1
EnglischBem:
DeutschBem:
DeutschDesc: Klinke
InternBDB:
InternKon: 651 647 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 322 180 99 Rope 2000 lg. Bulk ware, state length required 1
EnglischBem:
DeutschBem:
DeutschDesc: Seil 2000 lg. Meterware, bei Bestellung Lдnge angeben
InternBDB: 5 FE-BK 1770 SZ / 3060-St
InternKon: 651 647 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 300 024 99 Cable clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Drahtseilklemme
InternBDB: S 5 /1142
InternKon: 651 647 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 448 323 40 Pivot 1
EnglischBem:
DeutschBem:
DeutschDesc: Zapfen
InternBDB:
InternKon: 651 647 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 329 165 40 Retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 651 647 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 448 322 40 Shackle 1
EnglischBem:
DeutschBem:
DeutschDesc: Lasche
InternBDB:
InternKon: 651 647 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 345 979 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon: 651 647 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 448 317 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon: 651 652 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 602 99 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 24 /985
InternKon: 651 652 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 448 311 40 Guide tube 1
EnglischBem:
DeutschBem:
DeutschDesc: Fьhrungsrohr
InternBDB:
InternKon: 651 652 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 780 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x35 /933
InternKon: 651 652 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 10 /985
InternKon: 651 652 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 651 652 40 Locking assy. fig-nos. 23-27,29,30 1
EnglischBem:
DeutschBem:
DeutschDesc: Leiterverriegelung kpl. Bild-Nr. 23-27,29,30
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 448 313 40 Handle 1
EnglischBem:
DeutschBem:
DeutschDesc: Griff
InternBDB:
InternKon: 651 652 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 209 98 Compression spring 1
EnglischBem:
DeutschBem:
DeutschDesc: Druckfeder
InternBDB: 3,2x40x82 / 2098
InternKon: 651 652 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 561 458 40 Hinge section 1
EnglischBem:
DeutschBem:
DeutschDesc: Scharnierteil
InternBDB:
InternKon: 651 650 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 620 547 40 Pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB:
InternKon: 646 752 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 081 99 Cotter pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Splint
InternBDB: 5x32 /94
InternKon: 646 752 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 052 40 Switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Nдherungsschalter
InternBDB: IFM IC 5005 /ICE 3040-FPKG
InternKon: 646 752 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 651 676 40 Sheet angle 1
EnglischBem:
DeutschBem:
DeutschDesc: Blechwinkel
InternBDB:
InternKon: 646 752 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 127 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x50 /912
InternKon: 646 752 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 036 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 5 /985
InternKon: 646 752 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 651 655 40 Hinge section 1
EnglischBem:
DeutschBem:
DeutschDesc: Scharnierteil
InternBDB:
InternKon: 651 646 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 507 99 Threaded pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB: M12x50 /551
InternKon: 448 313 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 399 589 99 Ball knob 1
EnglischBem:
DeutschBem:
DeutschDesc: Kugelknopf
InternBDB: C 50 /319
InternKon: 448 313 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H135S S/N 61064(g61064) / Ladder(116-1963b : 116-1963b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
