Содержание Excavators Mining Komatsu H285S S/N 78083(g78083)

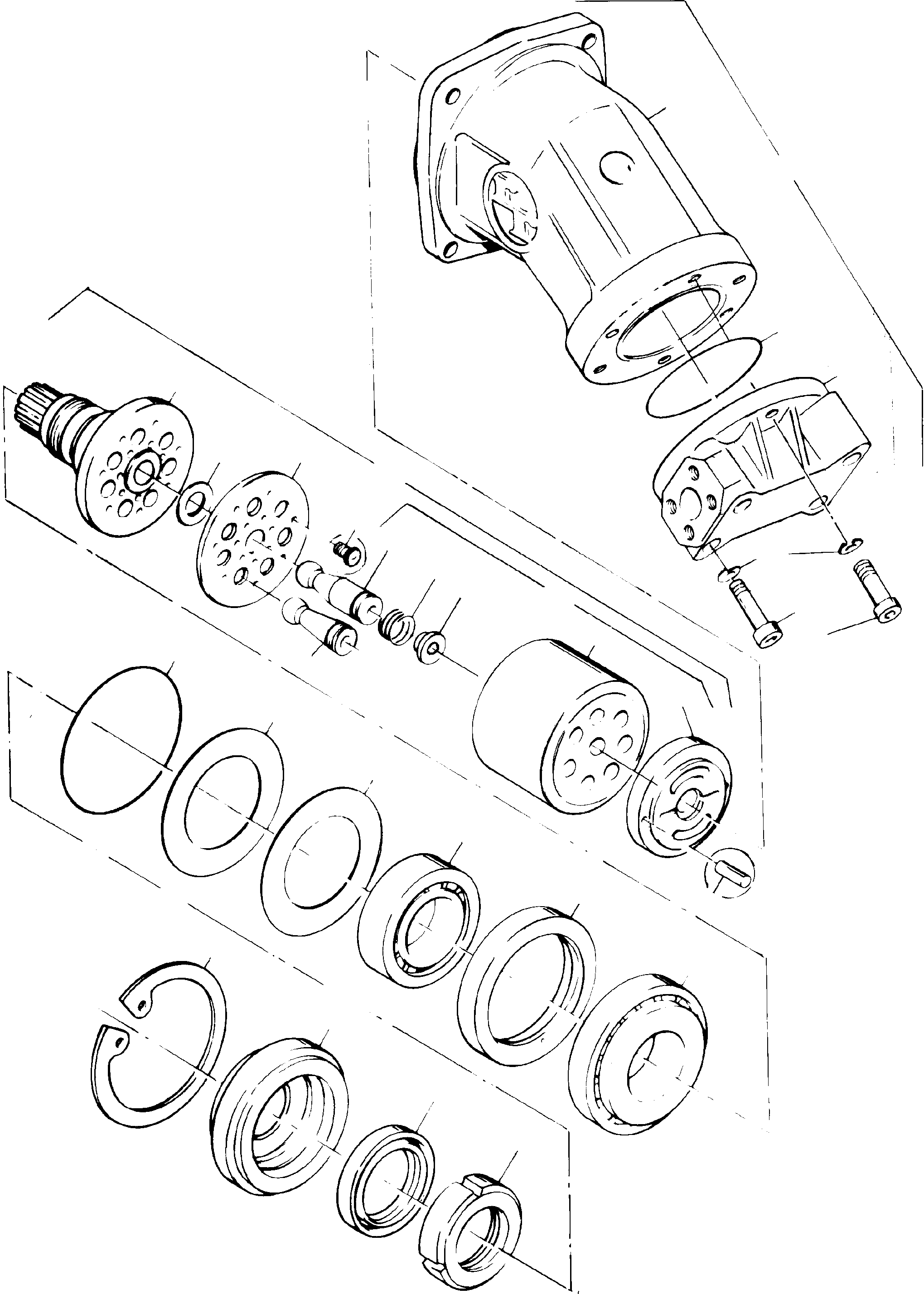

Hydraulic-Pump(090-1561 : 090-1561)
Номер на схеме Каталожный номер Название Количество Детали
? 358 680 40 Hydr.-pump, assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydr.-Pumpe, kpl.
InternBDB: Hydromatik A2F 0 45/61 R-PZB 05 411 585 AT-Nr. 668 841
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Housing 1
EnglischBem:
DeutschBem:
DeutschDesc: Gehдuse
InternBDB: 411 476
InternKon: 211.16.45.41 / 03
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 147 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x25 /912
InternKon: 211.16.45.41 / 07
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 855 99 Lock washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 10 /7980
InternKon: 211.16.45.41 / 08
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 431 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x60 /912
InternKon: 211.16.45.41 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 473 Connection plate 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯplatte
InternBDB: 411 580
InternKon: 211.16.45.41 / 04
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 811 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 72,62x3,53 233-7507
InternKon: 211.16.45.41 / 06
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 345 292 99 Pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Stift
InternBDB: 5 M6x10 /7-ST
InternKon: 211.16.45.41 / 05
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 474 Transmission, assy. fig-nos: 10,17-30 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwerk, kpl. Bild-Nr. 10,17-30
InternBDB: 411 521
InternKon: 211.16.45.41 / 01
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 475 Transmission, assy. fig-nos. 11-16 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwerk, hydr.-Teil, kpl. Bild-Nr. 11-16
InternBDB: 418 333
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 476 Control plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Steuerplatte
InternBDB: 409 874
InternKon: 201.16.07.92 / 02
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 477 Cylinder 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinder
InternBDB: 409 878
InternKon: 201.16.07.92 / 01
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 478 Spring plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Federteller
InternBDB: 416 972
InternKon: 201.16.07.92 / 06
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 479 Cup spring 4
EnglischBem:
DeutschBem:
DeutschDesc: Tellerfeder
InternBDB: 409 883
InternKon: 201.16.07.92 / 07
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 480 Trunnion 1
EnglischBem:
DeutschBem:
DeutschDesc: Mittelzapfen
InternBDB: 409 879
InternKon: 201.16.07.92 / 03
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 481 Piston with piston ring 7
EnglischBem:
DeutschBem:
DeutschDesc: Kolben mit Kolbenringe
InternBDB: 417 822 +2x 156 207
InternKon: 201.16.07.92 / 04
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 482 Screw, burnished 7
EnglischBem:
DeutschBem:
DeutschDesc: Schraube, brьniert
InternBDB: M5x12 /7985 156 201
InternKon: 201.16.07.10 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 483 Withdrawal plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Rьckzugplatte
InternBDB: 417 823
InternKon: 201.16.07.10 / 07
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 484 Disk 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 409 895
InternKon: 201.16.07.10 / 05
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 485 Drive shaft with bearing set with fig-nos: 21-23,27 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwelle mit Lagersatz mit Bild-Nr. 21-23,27
InternBDB: 419 761
InternKon: 201.16.07.10 / 02
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Roller bearing These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollerlager Diese Teile sind einzeln nicht lieferbar
InternBDB: 156 449 T 7 FC 045 DIN ISO 355
InternKon: 201.16.07.10 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Race These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Lagerring Diese Teile sind einzeln nicht lieferbar
InternBDB: 411 513
InternKon: 201.16.07.10 / 03
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Roller bearing These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager Diese Teile sind einzeln nicht lieferbar
InternBDB: 32 008X /720
InternKon: 201.16.07.10 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 486 Shim ring 70x95x0.1 2
EnglischBem:
DeutschBem:
DeutschDesc: PaЯscheibe 70x95x0.1
InternBDB: 156 447
InternKon: 201.16.07.10 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 487 Shim ring 70x95x0.3 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯscheibe 70x95x0.3
InternBDB: 156 448
InternKon: 201.16.07.10 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 365 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 88,50x3,53 238-7507
InternKon: 201.16.07.10 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Groove nut These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Nutmutter Diese Teile sind einzeln nicht lieferbar
InternBDB: 156 220
InternKon: 201.16.07.10 / 09
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 992 679 Shaft seal No field repair item 1
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring Diese Teile kцnnen nur bei Werkstattreparatur v
InternBDB: 35x52x6 BABSL 0,5 Drallfrei
InternKon: 201.16.07.10 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 488 Cover No field repair item 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯring Diese Teile kцnnen nur bei Werkstattreparatur ver
InternBDB: 411 512
InternKon: 201.16.07.10 / 04
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 669 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungssring
InternBDB: 95x3 /472
InternKon: 201.16.07.10 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 489 Cover assy. with fig-no. 28 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯring, kpl. mit Bild-Nr. 28
InternBDB: 411 512 + 150 975
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 490 Repair kit fig-nos. 07,26,28,29 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rep.-Satz Bild-Nr. 07,26,28,29
InternBDB: E-ST
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 973 125 Fluid sealing 50 ml to fig-no: 17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Flьssigdichtung 50 ml zu Bild-Nr. 17
InternBDB: Loctite 241
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 989 946 Fluid sealing 50 ml (pipe thread) A/R
EnglischBem:
DeutschBem:
DeutschDesc: Flьssigdichtung 50 ml (Rohrgewinde)
InternBDB: Loctite 572
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H285S S/N 78083(g78083) / Hydraulic-Pump(090-1561 : 090-1561)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
