Содержание Excavators Komatsu PC190LC-8 S/N K50001-UP(0000235U)

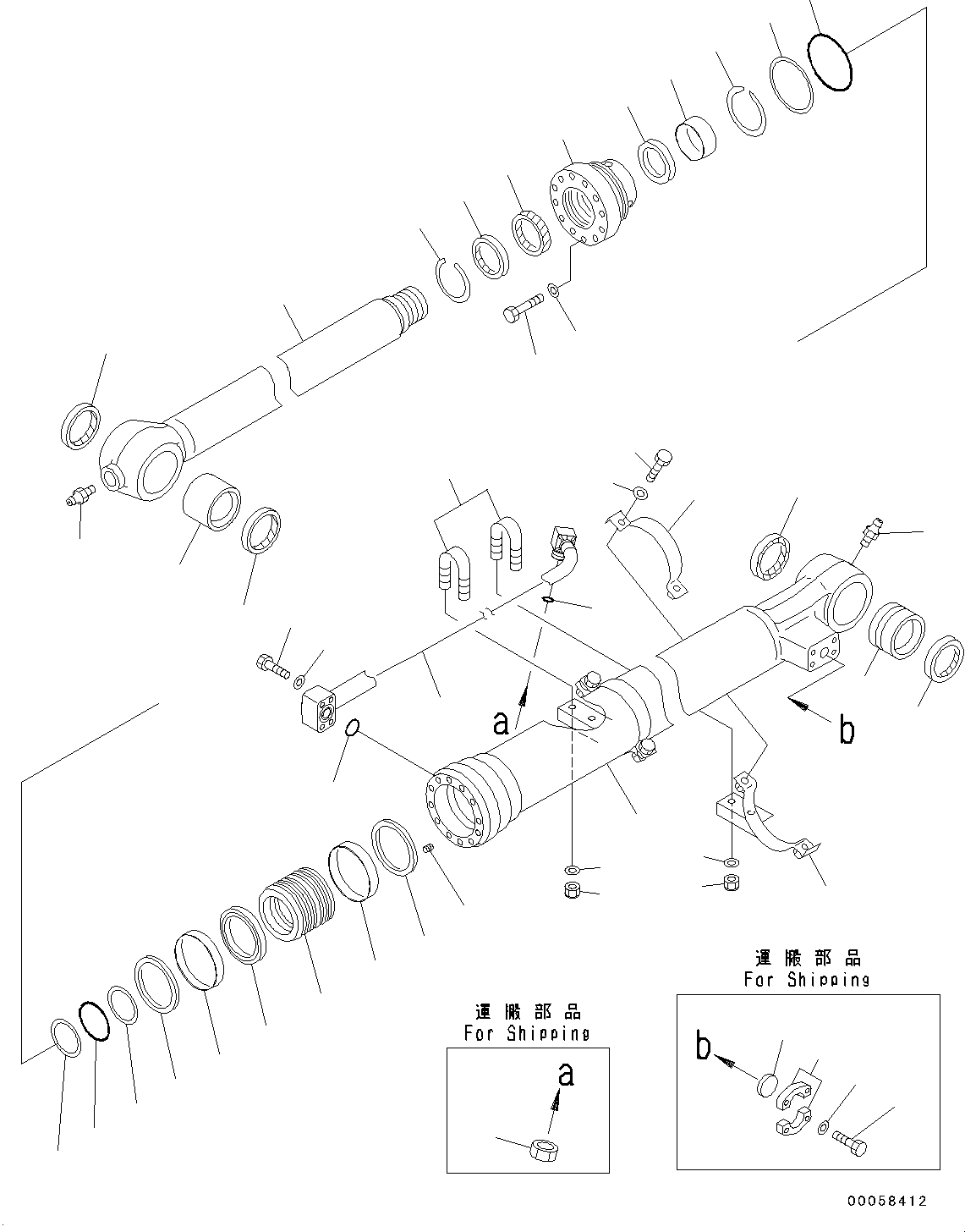

Arm, 2.9m, Bucket Cylinder, Inner Parts(T038002 : T1200-012002)
Номер на схеме Каталожный номер Название Количество Детали
? 707-01-0L500 Cylinder Assembly 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-13-10530 • Cylinder 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 721-58-70160 • Rod 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 21K-70-71320 • Bushing 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07145-00070 • Seal, Dust 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07020-00000 • Fitting, Grease 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-76-70370 • Bushing 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-70-23220 • Seal, Dust 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07020-00000 • Fitting, Grease 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-27-10750 • Head, Cylinder 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 144-63-95170 • Seal, Dust 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07179-12084 • Ring, Snap 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-51-70030 • Packing, Rod 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-51-70650 • Ring, Buffer 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-52-90471 • Bushing 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-75-70110 • Ring, Snap 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07000-15095 • O-Ring 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-35-91060 • Ring, Back-up 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81465 • Bolt 12
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 705-17-04980 • Washer 12
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-36-10760 • Piston 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-44-10250 • Ring, Piston 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-39-10550 • Ring, Wear 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-44-10911 • Ring 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01310-01216 • Screw 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-34-60030 • O-Ring 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-35-90730 • Ring, Back-up 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-86-47390 Tube 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 02896-61015 O-Ring 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-88-22940 Bracket 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-88-21650 Band 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07372-21035 Bolt 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-51032 Washer 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07283-32236 Clip, Pipe 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01597-01009 Nut 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-80850 Bolt 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-30823 Washer 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07000-13025 O-Ring 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 02789-00522 Plug, Face Seal Type 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07371-30640 Flange 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 707-88-33030 Cap 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07372-21035 Bolt 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-51032 Washer 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-

Excavators Komatsu / PC190LC-8 S/N K50001-UP(0000235U) / Arm, 2.9m, Bucket Cylinder, Inner Parts(T038002 : T1200-012002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
