Содержание Excavators Komatsu PC190LC-8 S/N K50001-UP(0000235U)

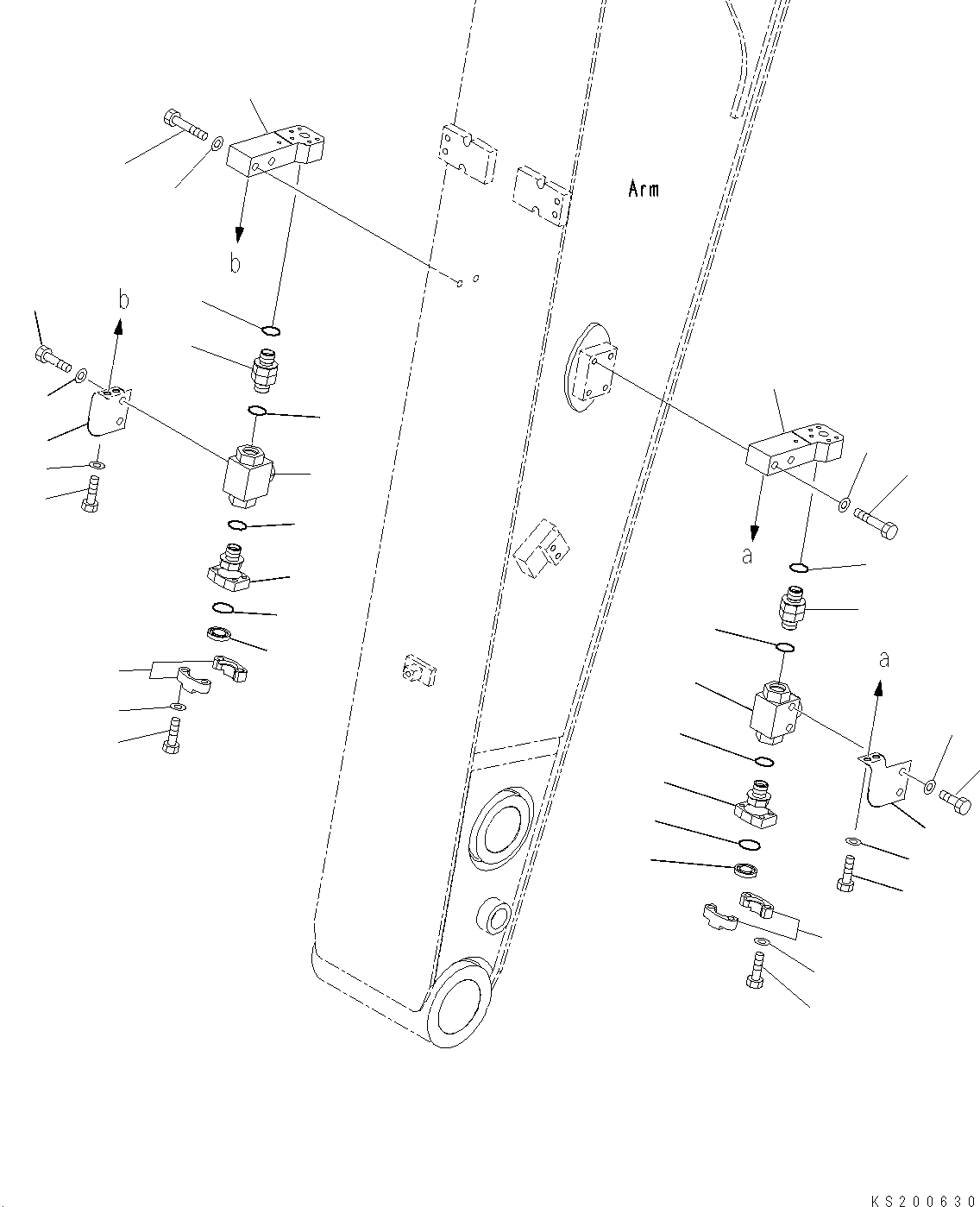

Arm, 2.25m, 1-Actuator, 2-Actuator, Additional Piping (2/3)(T028002 : T1200-007002)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-62-KC820 Plate 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81280 Bolt 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31232 Washer 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-970-KB70 Bracket LH 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81030 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81025 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-970-KB80 Bracket RH 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81030 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81025 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20E-62-K1931 Union 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07002-12434 O-Ring 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-KC790 Valve 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 21K-62-34310 Flange 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07002-12434 O-Ring 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07378-10600 Head 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07000-13025 O-Ring 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07371-30640 Flange 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07372-21035 Bolt 8
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-51032 Washer 8
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-

Excavators Komatsu / PC190LC-8 S/N K50001-UP(0000235U) / Arm, 2.25m, 1-Actuator, 2-Actuator, Additional Piping (2/3)(T028002 : T1200-007002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
