Содержание Excavators Komatsu PC190LC-8 S/N K50001-UP(0000235U)

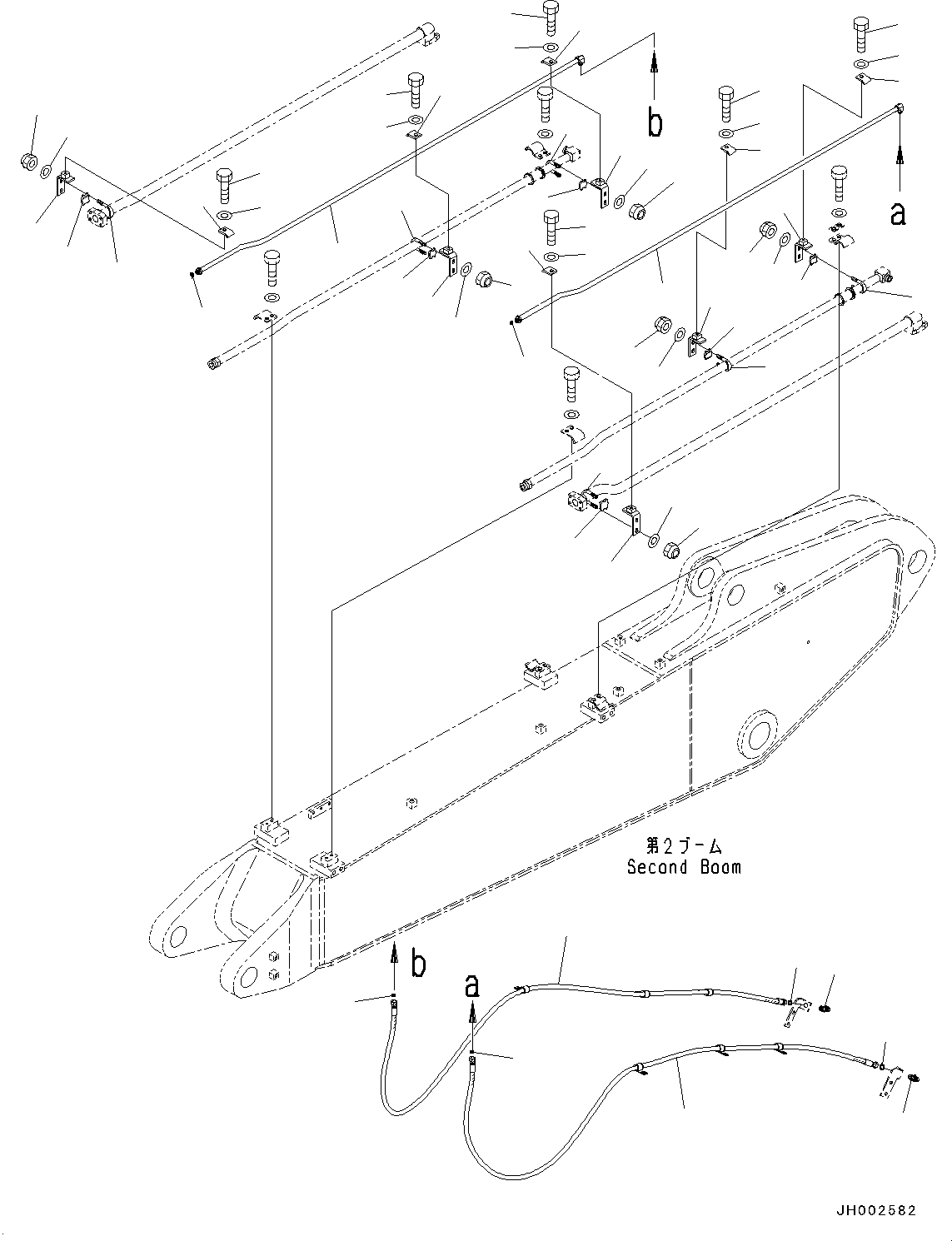

Boom, 2-Piece Boom, Boom Piping (2/2)(T009002 : T1110-014002)
Номер на схеме Каталожный номер Название Количество Детали
? 20E-62-31580 Union 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 02896-11008 O-Ring 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 21K-62-K1920 Hose 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 02896-11008 O-Ring 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-K6970 Bracket 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07283-32746 Clip, Pipe 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07283-52737 Seat, Pipe Clip 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01597-01009 Nut 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-K5780 Clamp 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81025 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-K6970 Bracket 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07283-32746 Clip, Pipe 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07283-52737 Seat, Pipe Clip 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01597-01009 Nut 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-K5780 Clamp 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81025 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-K5690 Bracket 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07283-33450 Clip, Pipe 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 07283-53444 Seat, Pipe Clip 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01597-01009 Nut 4
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-K5780 Clamp 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81025 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 21K-62-K1350 Tube 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 02896-11008 O-Ring 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 21K-62-K1350 Tube 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 02896-11008 O-Ring 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-

Excavators Komatsu / PC190LC-8 S/N K50001-UP(0000235U) / Boom, 2-Piece Boom, Boom Piping (2/2)(T009002 : T1110-014002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
