Содержание Excavators Komatsu PC190LC-8 S/N K50001-UP(0000235U)
Boom, 2-Piece Boom, 2-Attachment Line, 2Nd Boom(T006001 : T1110-016001)
Номер на схеме Каталожный номер Название Количество Детали
? 21K-62-K1321 Tube 1
SN: K50234-
KIT-FLAG: _-
SCC:
SERIALNO: K50234-
? 21K-62-K1320 Tube 1
SN: K50001-K50233
KIT-FLAG: _-
SCC: A1
SERIALNO: K50001-K50233
? 02896-11012 O-Ring 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 02896-11012 O-Ring 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-K6770 Bracket 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81685 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31645 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-53390 Clamp 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81025 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-K6780 Bracket 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81685 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31645 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-53390 Clamp 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81025 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 21K-62-K1320 Tube 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 02896-11012 O-Ring 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 02896-11012 O-Ring 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-K6770 Bracket 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81685 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31645 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-53390 Clamp 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81025 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-K6780 Bracket 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81685 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31645 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 20Y-62-53390 Clamp 1
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01010-81025 Bolt 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-
? 01643-31032 Washer 2
SN: K50001-
KIT-FLAG: _-
SCC:
SERIALNO: K50001-

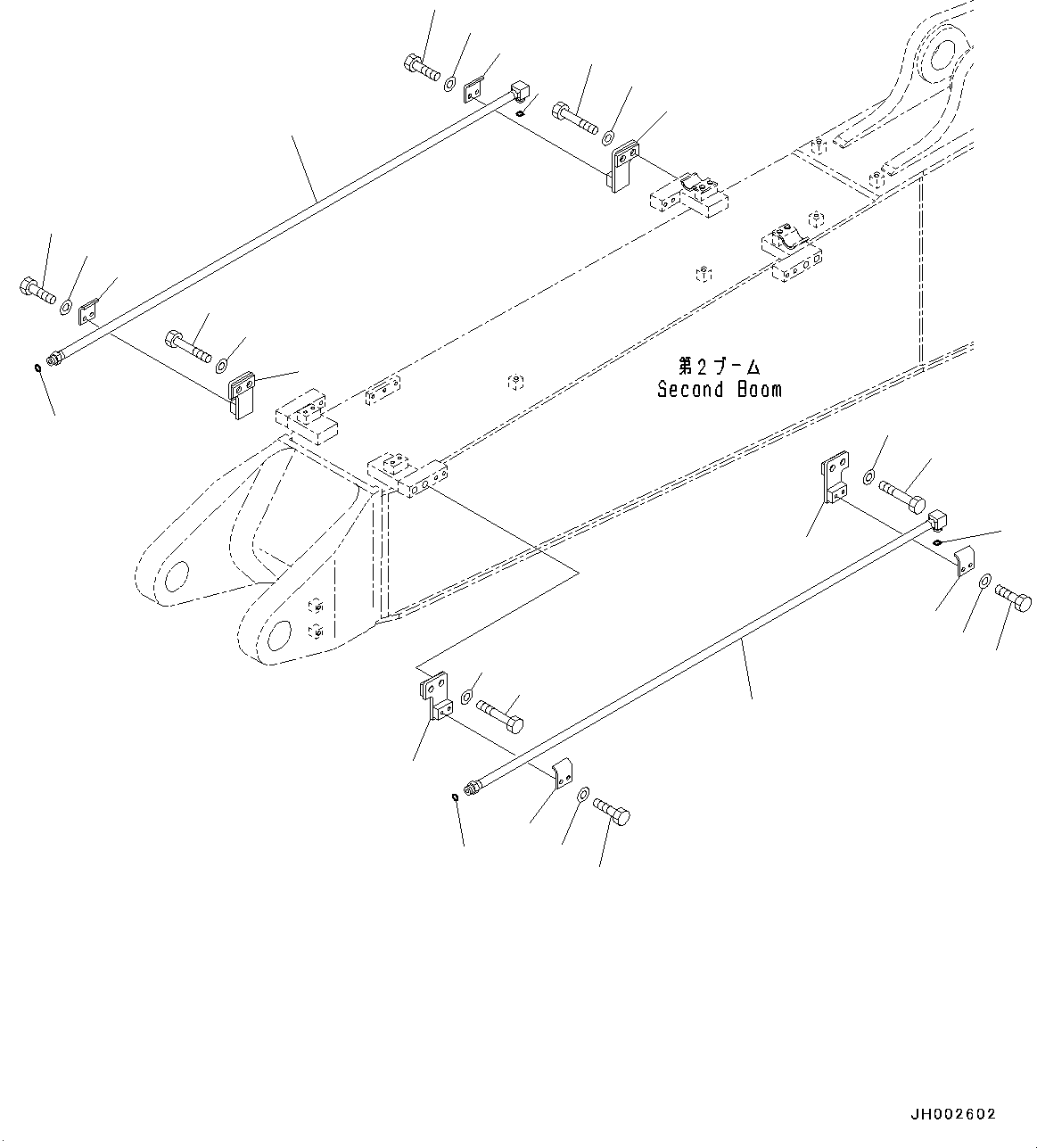

Excavators Komatsu / PC190LC-8 S/N K50001-UP(0000235U) / Boom, 2-Piece Boom, 2-Attachment Line, 2Nd Boom(T006001 : T1110-016001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
