Содержание Excavators Komatsu PC228USLC-8 S/N 50001-UP(0000411U)

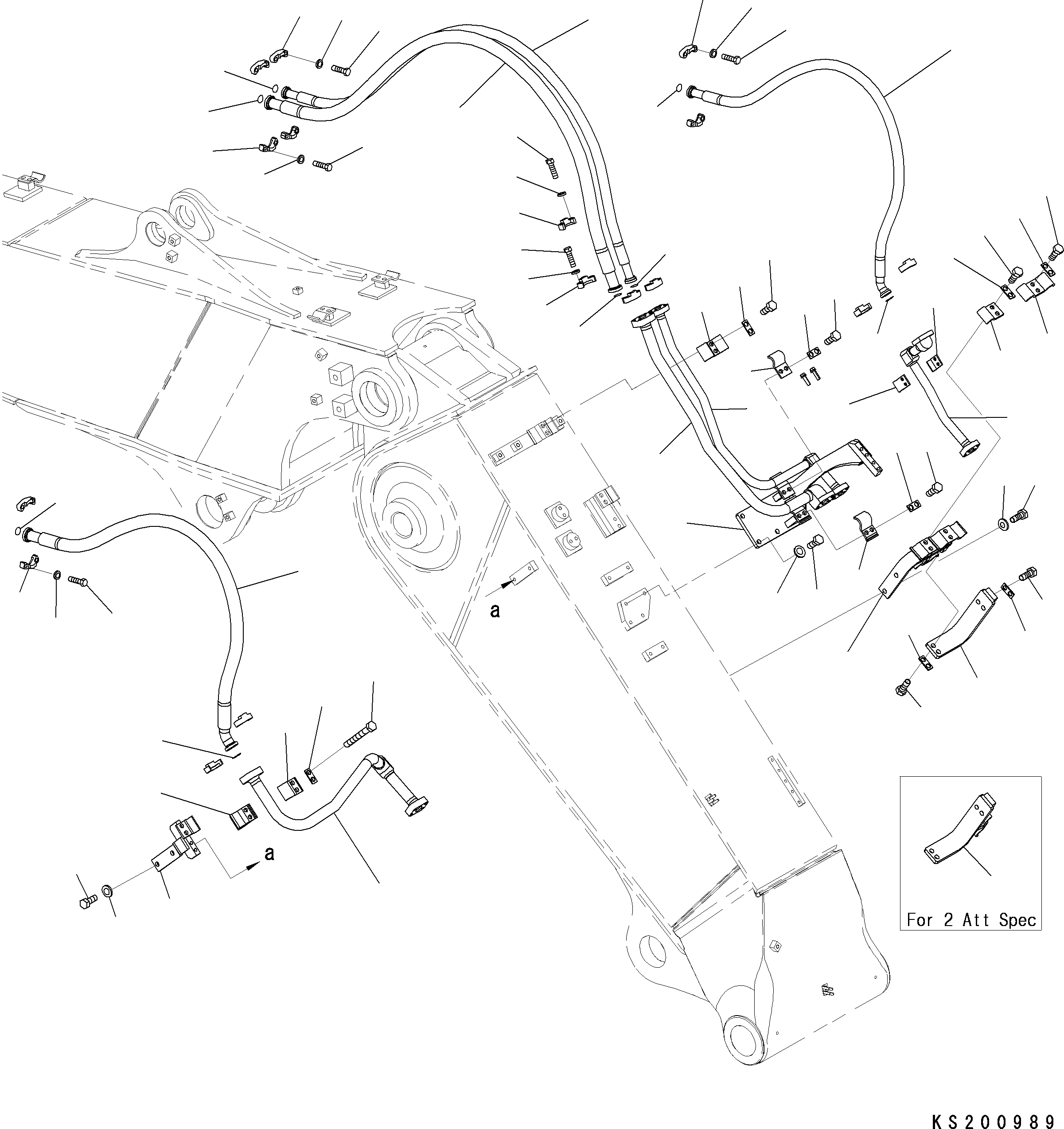

2-Piece Boom, Arm Cylinder and Bucket Cylinder Line, 1Att and 2Att, For EU (#50180-)(T002004 : X21-2091110)
Номер на схеме Каталожный номер Название Количество Детали
? 22U-62-27930 Tube 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 22U-62-36780 Tube 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 20Y-62-13650 Clamp 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 207-62-31330 Clamp 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 20Y-62-13690 Clamp 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 20Y-62-13450 Plate 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01010-81230 Bolt 4
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01010-81230 Bolt 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 20Y-62-13450 Plate 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07085-01018 Hose 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07085-00618 Hose 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07371-31049 Flange, Split 4
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07372-21035 Bolt 8
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01643-51032 Washer 8
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07000-13032 O-Ring 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07371-30640 Flange, Split 4
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07372-21035 Bolt 8
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01643-51032 Washer 8
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07000-13025 O-Ring 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 22U-62-36680 Bracket 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01010-81230 Bolt 4
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01643-31232 Washer 4
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 22U-62-36770 Tube 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 22U-62-36760 Tube 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 20Y-62-13650 Clamp 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07083-00614 Hose 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07083-21013 Hose 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07371-30640 Flange, Split 4
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07371-31049 Flange, Split 4
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07372-21035 Bolt 16
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01643-51032 Washer 16
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07000-13025 O-Ring 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 07000-13032 O-Ring 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 20Y-62-13450 Plate 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01010-81230 Bolt 4
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 207-62-54760 Bracket 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 20Y-62-13650 Clamp 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 20Y-62-13450 Plate 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01010-81295 Bolt 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 22U-62-28330 Bracket 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 207-62-31330 Clamp 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 22U-62-36670 Bracket 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01010-81230 Bolt 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01643-31232 Washer 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 22U-62-36660 Bracket 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 20Y-62-13450 Plate 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01010-81230 Bolt 4
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 22U-62-36690 Bracket 1
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01010-81230 Bolt 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-
? 01643-31232 Washer 2
SN: 50180-
KIT-FLAG: _-
SCC:
SERIALNO: 50180-

Excavators Komatsu / PC228USLC-8 S/N 50001-UP(0000411U) / 2-Piece Boom, Arm Cylinder and Bucket Cylinder Line, 1Att and 2Att, For EU (#50180-)(T002004 : X21-2091110)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
