Содержание Excavators Mining Komatsu H185S S/N 06091(g06091)

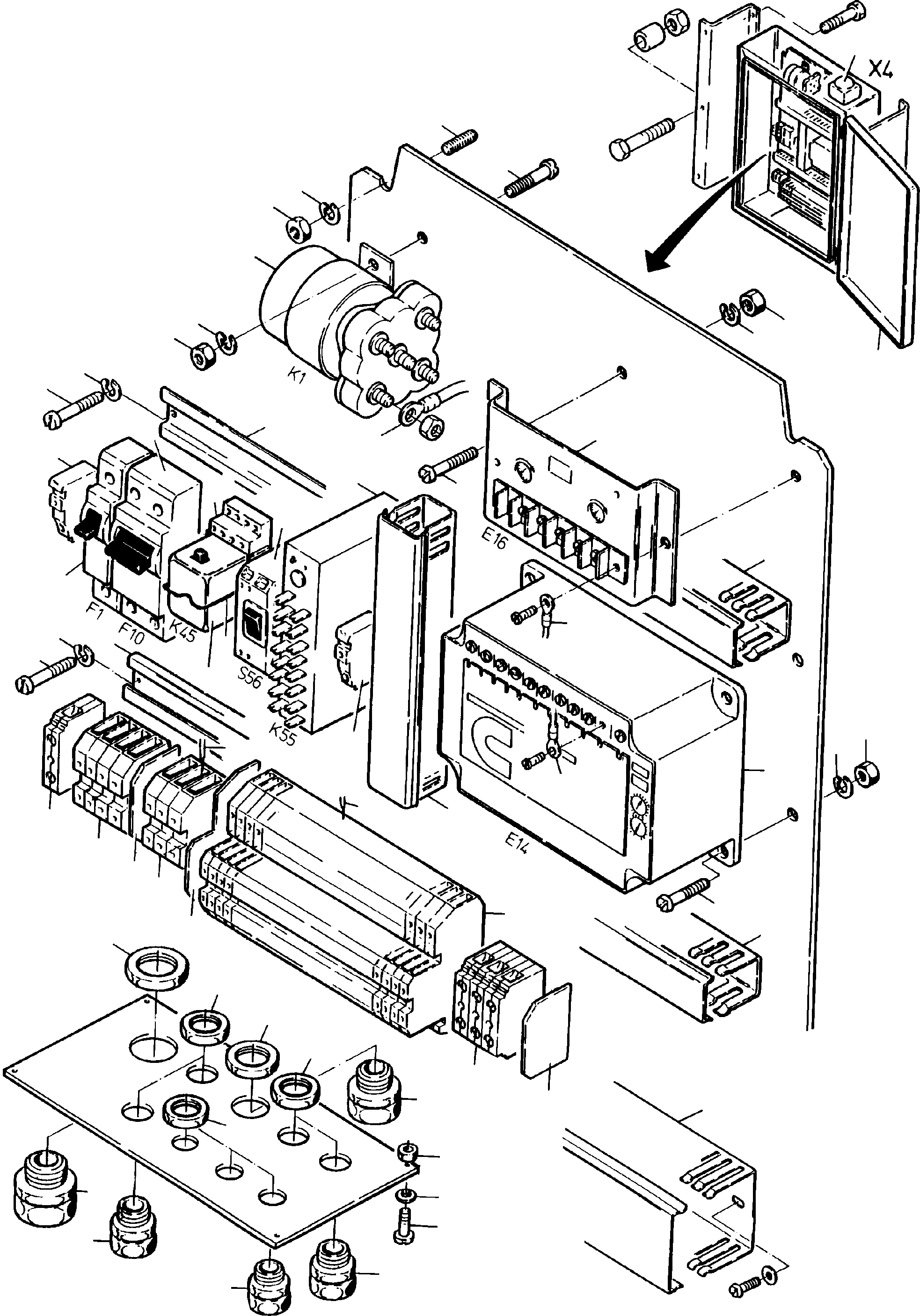

Engine Switch Box(585-2260b : 585-2260b)
Номер на схеме Каталожный номер Название Количество Детали
? 695 711 73 Starter-relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Anlasser-Relais
InternBDB: Cummins 305 0692 Essex Control Typ 586-114112
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 346 40 Switch modul (applies to KTTA-engine only) 1
EnglischBem:
DeutschBem:
DeutschDesc: Schalterbaustein (nur bei KTTA-Motor)
InternBDB: Weidmьller EGT 6 /1146-6
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 694 669 Electronic-relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Elektronik-Relais
InternBDB: Cummins P/N 303 7359 S/N E 44052
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 399 723 40 R/pm-control 1
EnglischBem:
DeutschBem:
DeutschDesc: Motordrehzahl-Einstellgerдt
InternBDB: Rцder DYN 2-90000
InternKon: 482 232 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 766 40 Breaker 50 A 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 50 A
InternBDB: FAZG 50 A
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 804 40 Junction cabinet (empty box) 1
EnglischBem:
DeutschBem:
DeutschDesc: Leerschrank
InternBDB: Elek MS 452
InternKon: 482 232 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 819 99 Screw 14
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: AM 6x10 /84
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 499 99 Lock washer 14
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 6 /128
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 816 99 Screw 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: AM 5x10 /84
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 852 99 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 5 /7980
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 109 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 5 /934
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 110 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 6 /934
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 402 99 Thread pin 4
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB: M8x35 /551
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 510 99 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 8 /128
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 111 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 8 /934
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 256 40 Breaker 1 A 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 1 A
InternBDB: FAZG 1A-2
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 940 99 Assembly rail Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene Meterware, bei Bestellung Lдnge angeben
InternBDB: Weidmьller TS 32 1228.0
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 873 40 Cable channel ca. 500 lg. Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal ca. 500 lg. Meterware, bei Bestellung Lдnge angeben
InternBDB: Sievert 131 083 40x40
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 873 40 Cable channel ca. 250 lg. Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal ca. 250 lg. Meterware, bei Bestellung Lдnge angeben
InternBDB: Sievert 131 083 40x40
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 265 40 Clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Endklammer
InternBDB: Entrelec 103 002-26
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 345 40 Emergency push button 1
EnglischBem:
DeutschBem:
DeutschDesc: Not-Aus-Taster
InternBDB: Klц.-Mцl. FAK-R/V/KC/I
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 274 40 Clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Anreihklemme
InternBDB: 115 120-17
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 277 40 Clamp 4
EnglischBem:
DeutschBem:
DeutschDesc: Anreihklemme
InternBDB: 115 129-14
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 272 40 Cover plate 2
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: 118 368-16
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 264 40 Twin terminal 50
EnglischBem:
DeutschBem:
DeutschDesc: Doppelstockklemme
InternBDB: 115 271-22
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 266 40 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: 118 499-23
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 059 200 40 Protective wire clip 4
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiter-Reihenklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 471 861 99 Cable Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Meterware, bei Bestellung Lдnge angeben
InternBDB: 1 qmm
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 471 731 99 Cable Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Meterware, bei Bestellung Lдnge angeben
InternBDB: 6 qmm
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 055 103 40 Cable shoe 20
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB: 0,5-1,5
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 055 105 40 Cable shoe 5
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB: 6
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 950 40 Cable union 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Sievert 5010.100.009
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 546 99 Cable nut 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 9 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 677 98 Cable nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 21 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 354 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Sievert 5010.100.021
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 654 98 Cable nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 29 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 355 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Sievert 5010.100.029
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 399 773 40 Relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB: Schrack RA 900 282
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 732 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Fassung
InternBDB: Finder 94.44
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 369 40 Spring retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Haltefeder
InternBDB: RA 28 802
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 905 40 Cable channel Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal Meterware, bei Bestellung Lдnge angeben
InternBDB: 131 087 60x60
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 709 98 Assembly rail Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene Meterware, bei Bestellung Lдnge angeben
InternBDB: TS 35 3834.0
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 867 40 Starter-safety lock (for 200A generator only) 1
EnglischBem:
DeutschBem:
DeutschDesc: Anlasser-Sperrschьtz (nur bei 200A Lichtmaschine)
InternBDB: TL /DeutaMerk BNS 6 MY
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 804 99 Cable nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 13,5 / 46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 952 40 Cable union 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: 5010.100.013
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H185S S/N 06091(g06091) / Engine Switch Box(585-2260b : 585-2260b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
