Содержание Bulldozers Komatsu D37PX-22 S/N 60001-UP (EU Spec.)(0000142c)

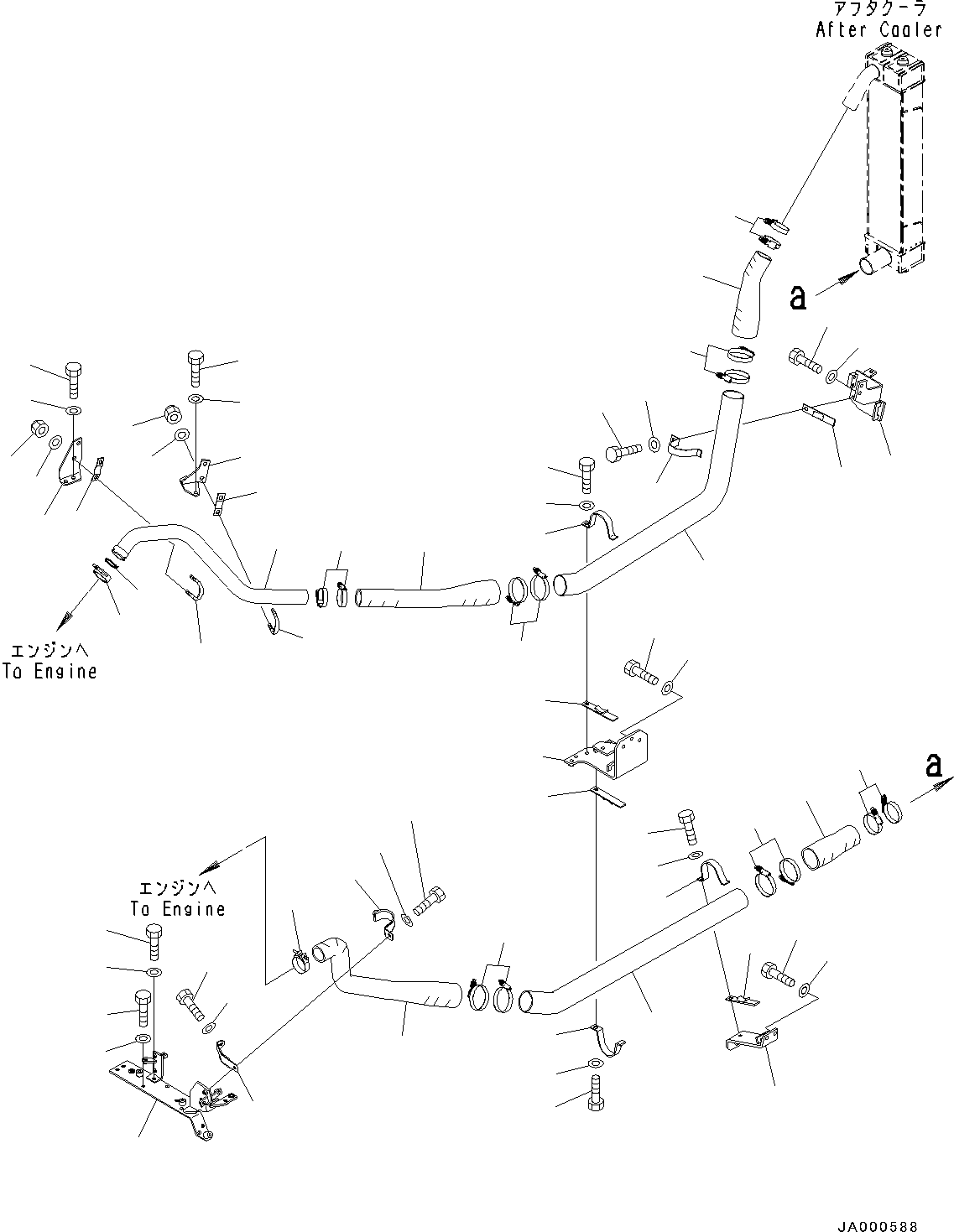

Cooling System, Aftercooler Piping (#60001-)(C002012 : C0100-002012)
Номер на схеме Каталожный номер Название Количество Детали
? 11Y-03-33521 Tube 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 6271-11-4940 O-ring 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 6271-11-4950 Clamp 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-33951 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81030 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07283-35150 Clip 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-35880 Plate 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01597-01009 Nut 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-33641 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81025 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07283-35150 Clip 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-35880 Plate 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01597-01009 Nut 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-33631 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81025 Bolt 3
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 3
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81030 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-33830 Hose 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07299-00055 Clamp 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07299-00080 Clamp, Hose 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-32512 Tube 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-32622 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81025 Bolt 3
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 3
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-32651 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81025 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-32981 Bracket 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-32670 Clamp 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81030 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-33551 Hose 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07299-00080 Clamp, Hose 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07299-00055 Clamp 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-32571 Hose 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07299-00080 Clamp, Hose 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07299-00070 Clamp 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-32535 Tube 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-31980 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81025 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-32670 Clamp 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-32981 Bracket 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81030 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-33581 Hose 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07299-00080 Clamp, Hose 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 22B-01-21160 Clamp 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-34270 Clamp 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-03-34280 Clamp 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81020 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81030 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-

Bulldozers Komatsu / D37PX-22 S/N 60001-UP (EU Spec.)(0000142c) / Cooling System, Aftercooler Piping (#60001-)(C002012 : C0100-002012)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
