Содержание Bulldozers Komatsu D37PX-22 S/N 60001-UP(0000141c)

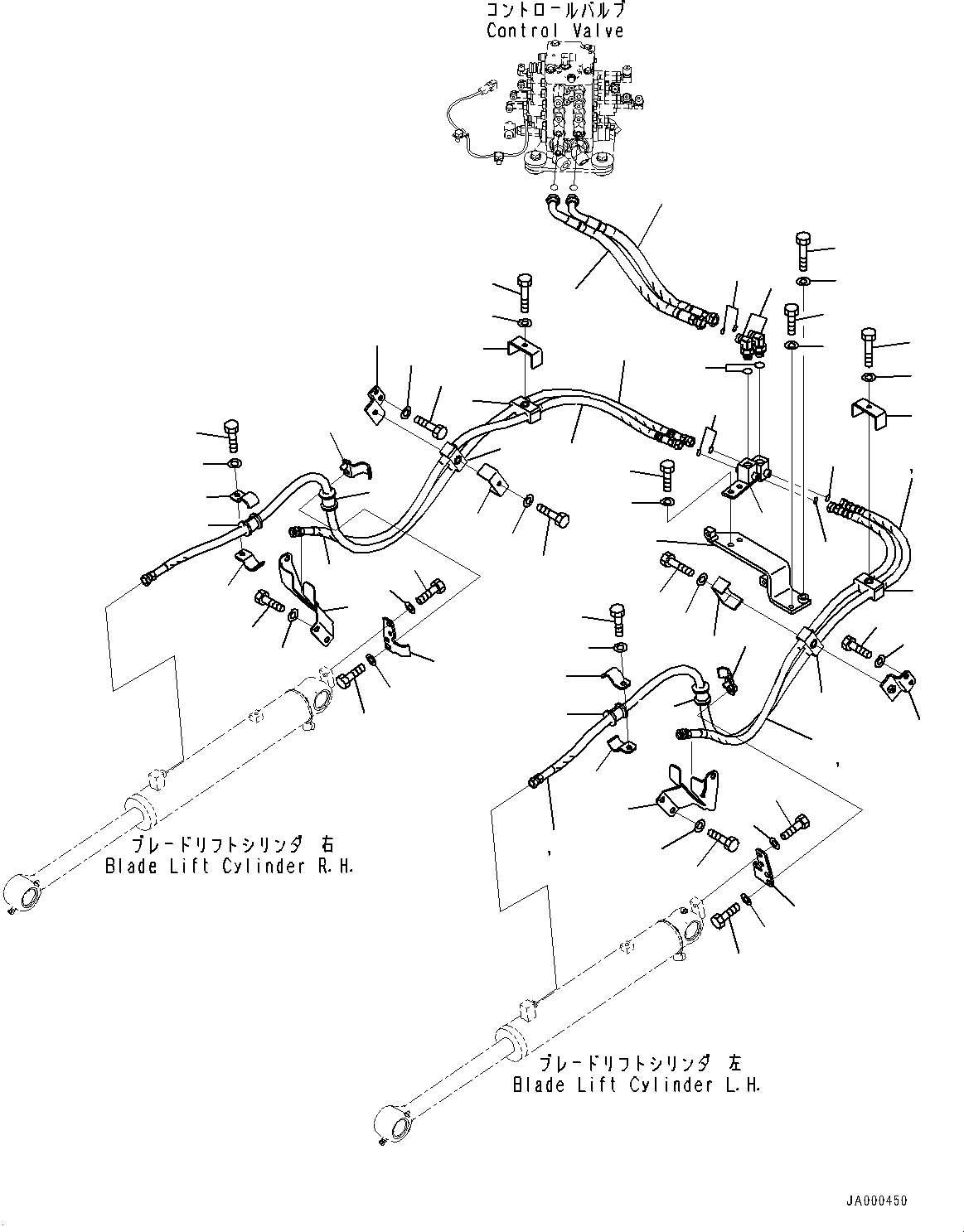

Dozer Blade Lift Piping (#60001-)(H013001 : H2210-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 02782-10422 Elbow 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 02896-11012 O-ring 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07002-12034 O-ring 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-33271 Hose Assembly, Yellow 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-33261 Hose Assembly, Green 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-35811 Cushion 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-35880 Bracket 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81060 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-35791 Bracket 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81020 Bolt 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-35811 Cushion 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-35880 Bracket 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81055 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-35784 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81025 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-35764 Clamp 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-51232 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07372-21235 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-35774 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81025 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-35662 Clamp 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-51232 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07372-21235 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-33591 Clamp 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07095-00318 Cushion 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81025 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-36912 Hose Assembly, Brown-Yellow 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-36922 Hose Assembly, Red-Yellow 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 08017-81903 • Conduit 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-36852 Hose Assembly, Green-Red 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07095-00318 • Cushion 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 08017-81903 • Conduit 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-36862 Hose Assembly, Green-Brown 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07095-00318 • Cushion 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-33164 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81045 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81030 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-33371 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 02896-11009 O-ring 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81030 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-37860 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 11Y-62-37870 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81020 Bolt 6
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 6
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-

Bulldozers Komatsu / D37PX-22 S/N 60001-UP(0000141c) / Dozer Blade Lift Piping (#60001-)(H013001 : H2210-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
