Содержание Wheel Loaders Komatsu WA90-5 20 km/h S/N H50051-H50118 / H50121 / H50124 / H50128-Up(wa90_5a)

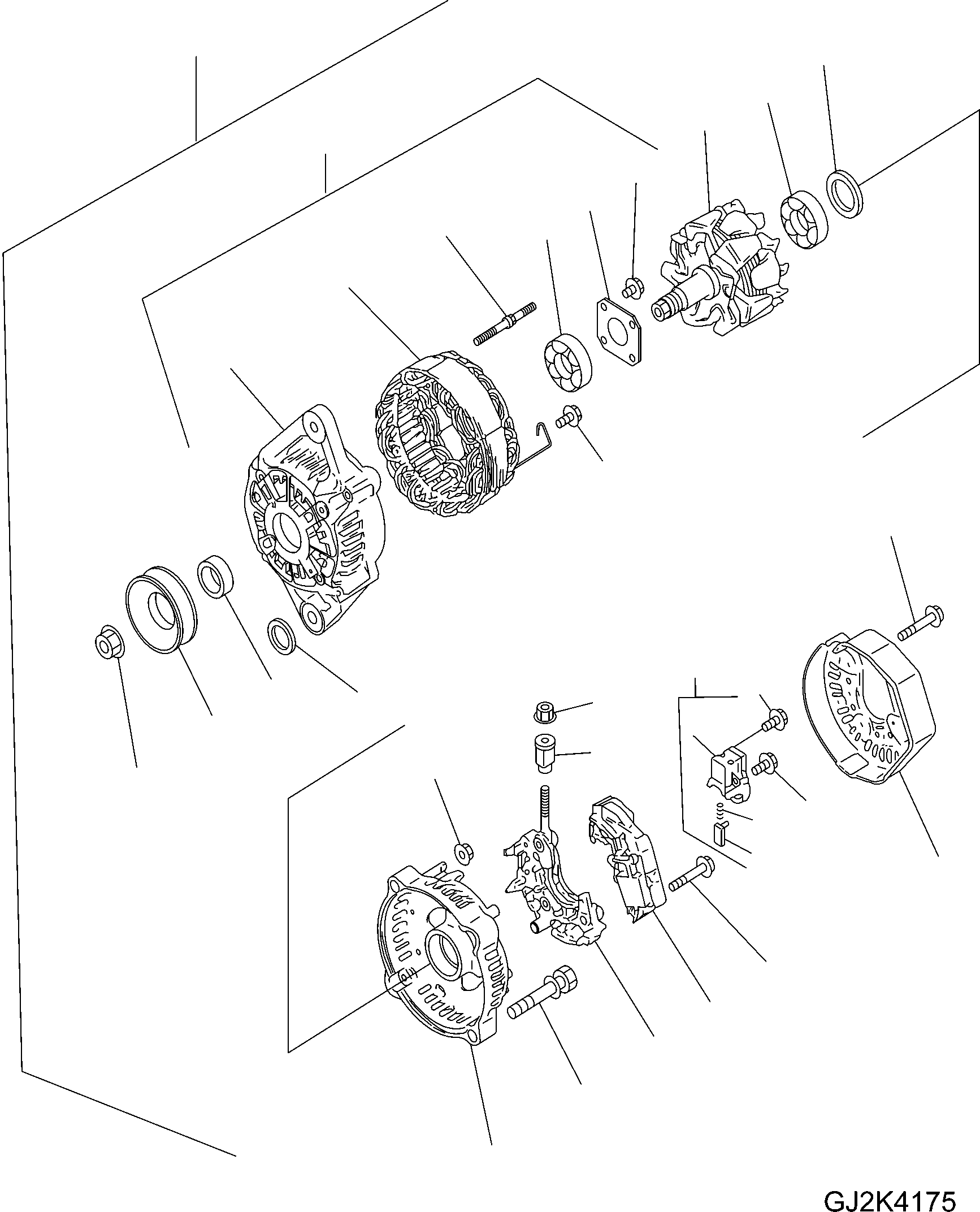

ALTERNATOR(03420_B : GJ2K4175)
Номер на схеме Каталожный номер Название Количество Детали
? 600-861-1611 ALTERNATOR 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: LICHTM.DREHSTROM
FranzDesc: ALTERNATEUR
ItalDesc: ALTERNATORE
SpanDesc: ALTERNADOR
? ND121400-1880 • HOUSING ASSEMBLY 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: GEHAEUSE KPL
FranzDesc: ENS. CARTER
ItalDesc: CONJ. DE CARTER.
SpanDesc: CONJUNTO DO CARTER
? ND021100-3900 • • STATOR ASSEMBLY 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: STATOR KPL
FranzDesc: ENS. STATOR
ItalDesc: CON ESTADOR
SpanDesc: CONJUNTO ESTATOR
? ND021401-5280 • • HOUSING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: GEHAEUSE
FranzDesc: CARTER
ItalDesc: CARCASSA
SpanDesc: CARCASA
? ND021411-0500 • • PLATE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: PLATTE
FranzDesc: PLAQUE
ItalDesc: PIASTRA
SpanDesc: PLATO
? ND021045-0530 • • DISC 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHEIBE
FranzDesc: DISQUE
ItalDesc: DISCO
SpanDesc: DISCO
? ND949006-5200 • • SCREW 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? ND949100-3731 • • BEARING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: LAGER
FranzDesc: COUSSINET
ItalDesc: CUSCINETTO
SpanDesc: RODAMIENTO
? ND949043-2120 • • SCREW 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? ND021501-5330 • HOUSING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: GEHAEUSE
FranzDesc: CARTER
ItalDesc: CARCASSA
SpanDesc: CARCASA
? ND021580-3130 • RECTIFIER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: GLEICHRICHTER
FranzDesc: REDRESSEUR
ItalDesc: RADDRIZZATORE
SpanDesc: RECTIFICADOR
? ND021620-2201 • BRUSH KIT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BUERSTENSATZ
FranzDesc: BALAIS JEU
ItalDesc: SPAZZOLA KIT
SpanDesc: ESCOBILLAS JUEGO
? ND021660-0510 • • BRUSH 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BUERSTE
FranzDesc: BALAI
ItalDesc: SPAZZOLA
SpanDesc: ESCOBILLA
? ND949170-6990 • • SPRING 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FEDER
FranzDesc: RESSORT
ItalDesc: MOLLA
SpanDesc: MUELLE
? ND021626-0240 • • BRUSH HOLDER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BUERSTENHALTER
FranzDesc: PORTE BALAI
ItalDesc: PORTA ESCOBILLA
SpanDesc: PORTA ESCOVA
? ND126000-3480 • CONTROLLER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: REGLER
FranzDesc: REGULATEUR
ItalDesc: REGOLATORE
SpanDesc: REGULADOR
? ND021551-2370 • HOUSING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: GEHAEUSE
FranzDesc: CARTER
ItalDesc: CARCASSA
SpanDesc: CARCASA
? ND949056-2520 • NUT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? ND021605-1650 • BUSHING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: BUCHSE
FranzDesc: BAGUE
ItalDesc: BOCCOLA
SpanDesc: CASQUILLO
? ND949044-4270 • SCREW 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? ND91310-04251 • SCREW 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? ND949056-2481 • NUT 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? ND949056-1001 • NUT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? ND021200-5141 • ROTOR ASSEMBLY 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROTOR KPL
FranzDesc: ENS. ROTOR
ItalDesc: CON ROTOR
SpanDesc: ROTOR CONJUNTO
? ND949100-3170 • • BALL BEARING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: KUGELLAGER
FranzDesc: ROULEMENT BILLES
ItalDesc: CUSCINETTO
SpanDesc: COJINETE DE BOLA
? ND021506-0070 • • CAP 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: KAPPE
FranzDesc: CHAPEAU
ItalDesc: CAPPELLOTTO
SpanDesc: TAPA
? ND121041-7350 • PULLEY 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: RIEMENSCHEIBE
FranzDesc: POULIE
ItalDesc: PULEGGIA
SpanDesc: POLEA
? ND02145-0700 • RING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: RING
FranzDesc: ANNEAU
ItalDesc: ANELLO
SpanDesc: ARO
? ND949046-2040 • SCREW 3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? ND949006-5470 • SCREW 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? ND949006-5460 • SCREW 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO

Wheel Loaders Komatsu / WA90-5 20 km/h S/N H50051-H50118 / H50121 / H50124 / H50128-Up(wa90_5a) / ALTERNATOR(03420_B : GJ2K4175)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
