Содержание Excavators Komatsu PC400LC-8 S/N 70001-UP(0000159c)

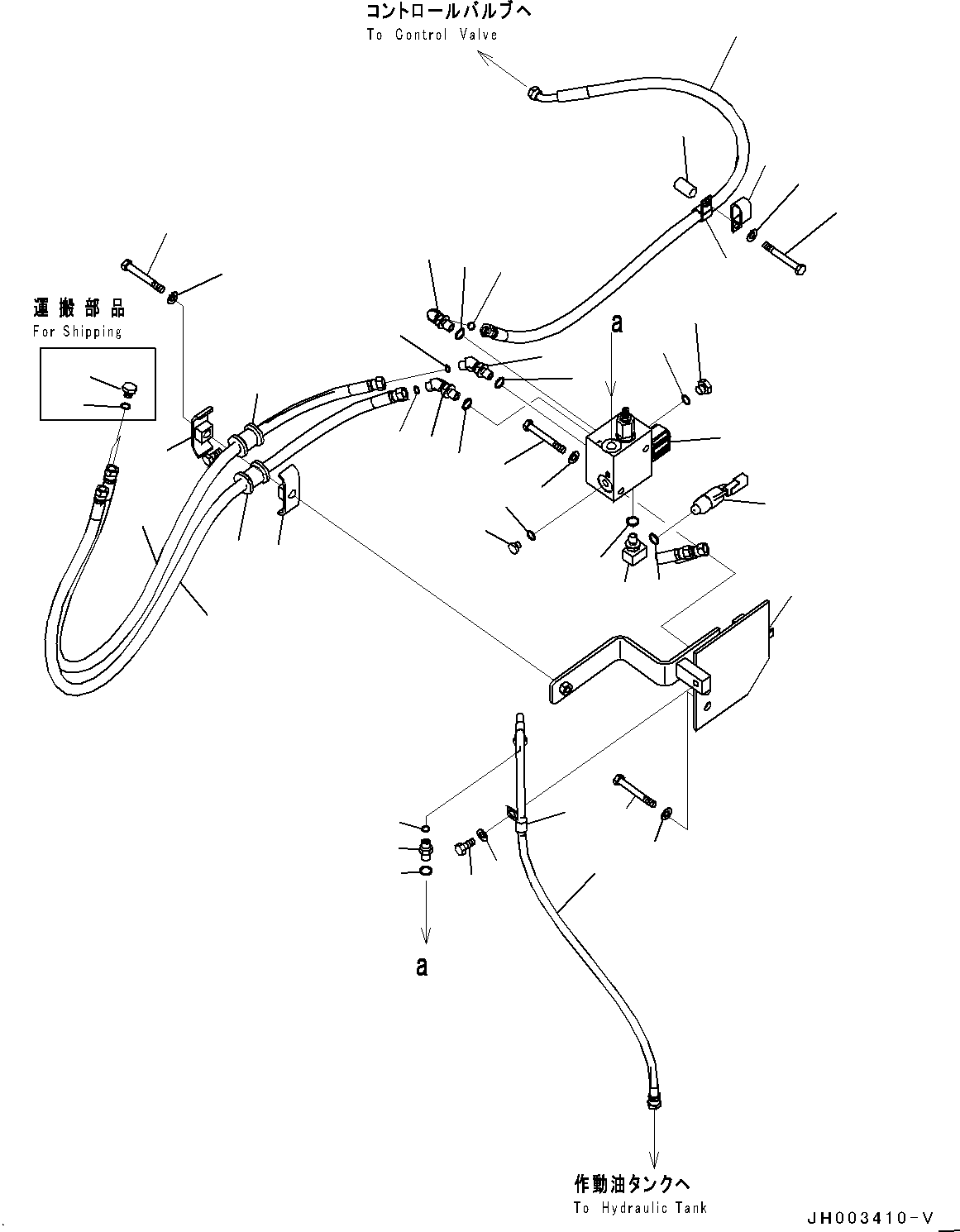

LS Piping (#70001-)(H042001 : H1810-002001)
Номер на схеме Каталожный номер Название Количество Детали
? 11Y-62-12160 Elbow 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11008 O-ring 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 11Y-62-12130 Nipple 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11008 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02760-00227 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02763-00414 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02777-00224 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02778-00229 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 20Y-62-22790 Band, Red 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 20Y-62-22810 Band, Yellow 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 20Y-62-22820 Band, Blue 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04435-51812 Clip 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81220 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02777-00227 Hose, Face Seal Type 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 20Y-62-22790 Band, Red 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 113-899-7950 Clip 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04434-51812 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 198-06-53630 Cushion 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04435-52112 Clip 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-

Excavators Komatsu / PC400LC-8 S/N 70001-UP(0000159c) / LS Piping (#70001-)(H042001 : H1810-002001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
