Содержание Excavators Komatsu PC400LC-8 S/N 70001-UP(0000159c)
Quick Coupler Piping (#70001-)(H036001 : H1271-002001)
Номер на схеме Каталожный номер Название Количество Детали
? 20J-62-13141 Valve 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81080 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31032 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02782-10210 Elbow 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11008 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 11Y-62-12240 Elbow 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11008 O-ring 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02781-0021D Union 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11008 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07040-11007 Plug 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11023 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07040-11409 Plug 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 20Y-62-23541 Elbow 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 20J-06-11580 Switch 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-62-75460 Hose Assembly 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02761-00209 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-62-75690 Hose Assembly 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-62-75410 Hose Assembly 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07095-00314 Cushion 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07094-30315 Clamp 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 195-33-11220 Spacer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04435-51812 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04434-51812 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81265 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81260 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04434-51212 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07376-70210 Plug 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11008 O-ring 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 208-62-76790 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-

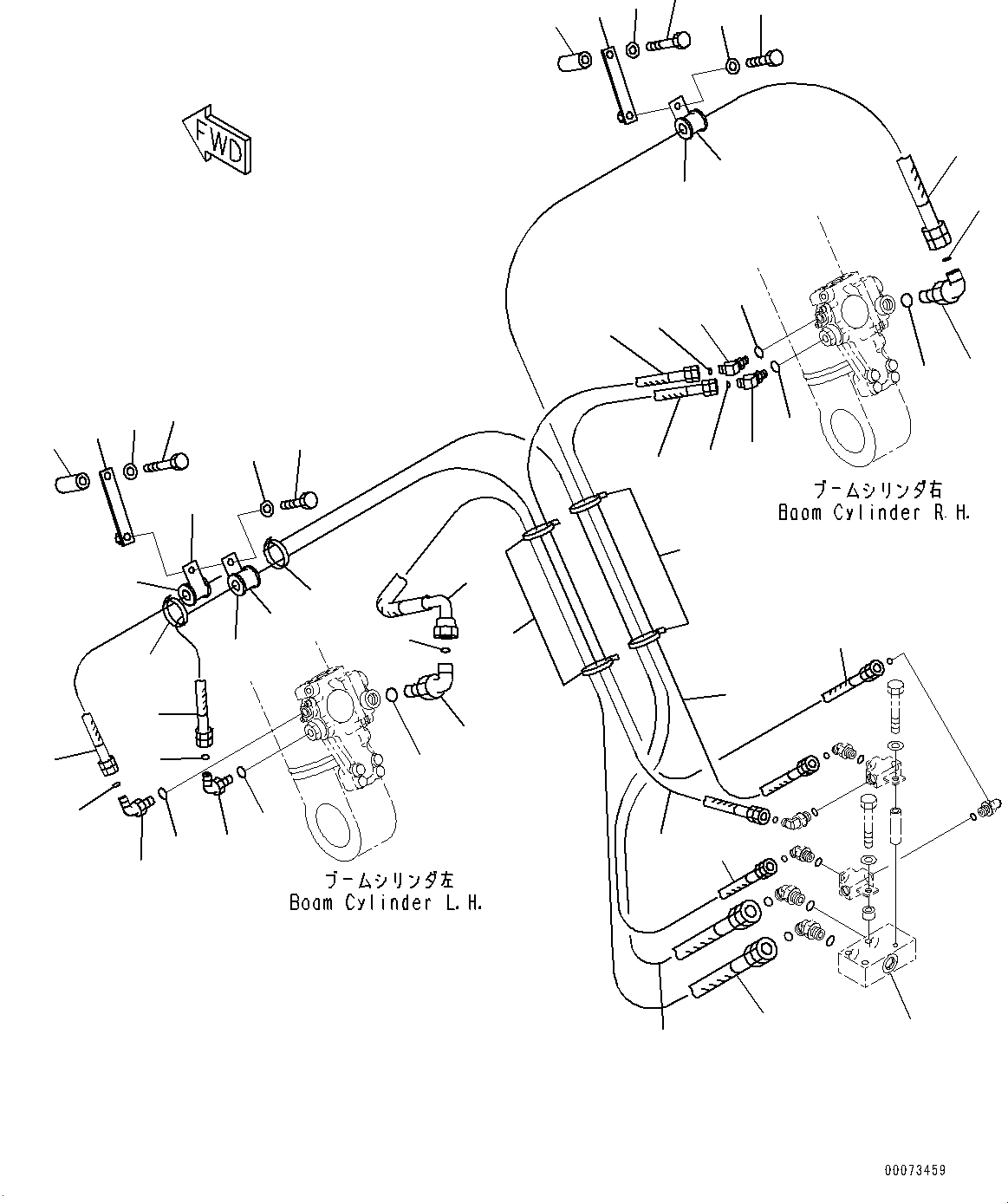

Excavators Komatsu / PC400LC-8 S/N 70001-UP(0000159c) / Quick Coupler Piping (#70001-)(H036001 : H1271-002001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
