Содержание Excavators Komatsu PC400LC-8 S/N 70001-UP(0000159c)

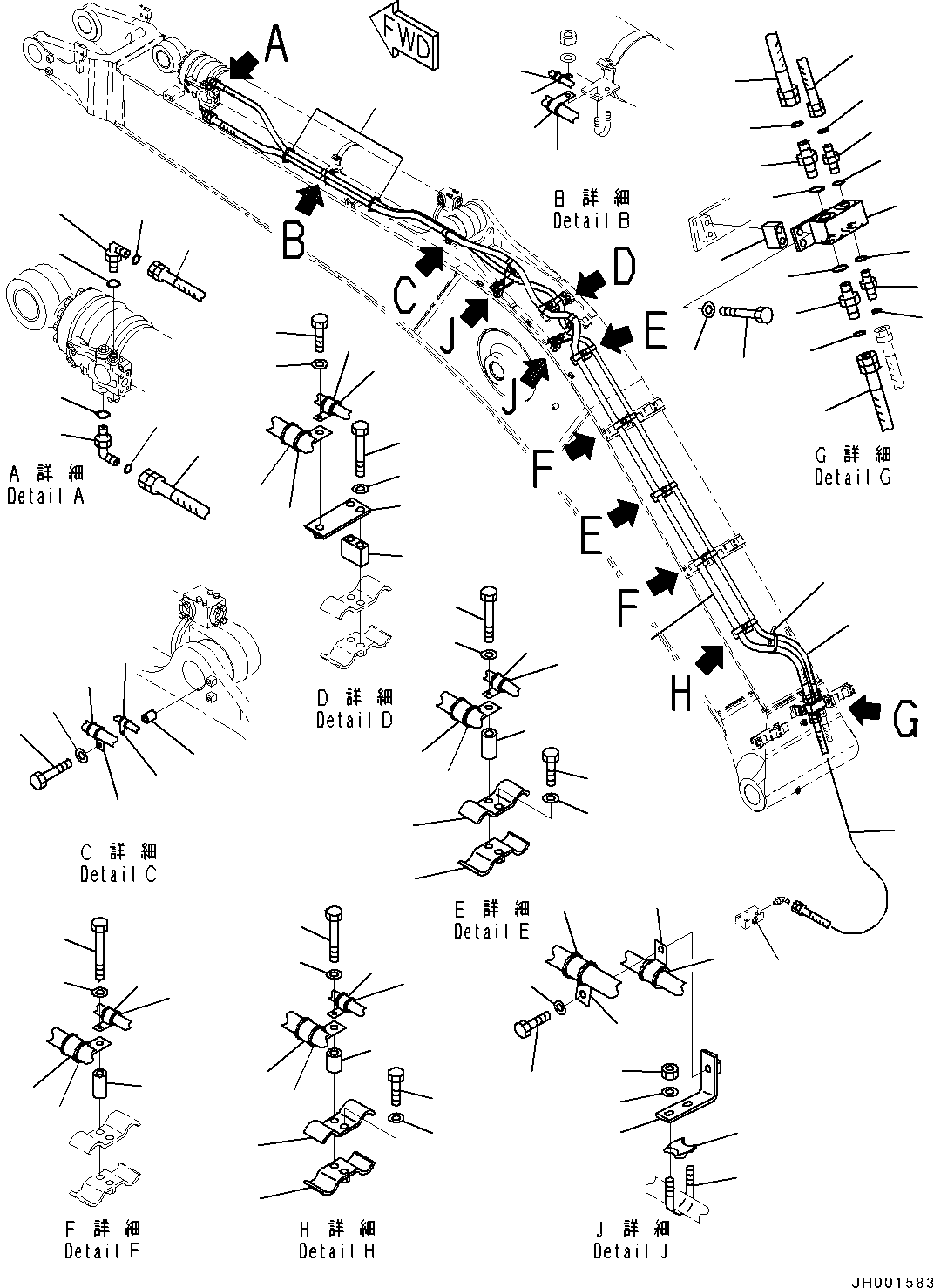

Anti-drop Valve Piping, Arm Anti-drop Valve Piping (#70001-70234)(H032007 : H1250-004007)
Номер на схеме Каталожный номер Название Количество Детали
? 207-62-73570 Block 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 20Y-62-45280 Plate 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01011-81210 Bolt 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01643-31232 Washer 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 02781-00522 Union 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07002-12434 O-ring 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 02896-11015 O-ring 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 02781-00315 Union 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07002-12034 O-ring 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 02896-11009 O-ring 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 02762-00512 Hose 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 08034-20536 Band 3
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 02762-00560 Hose, Face Seal Type 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 02762-00359 Hose, Face Seal Type 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 207-62-54760 Clamp 3
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 207-62-55160 Clamp 3
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01010-81230 Bolt 3
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01643-31232 Washer 3
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 142-03-11160 Spacer 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 175-40-22540 Spacer 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-53212 Clip 3
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20523 Cushion 3
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-51912 Clip 3
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20213 Cushion 3
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01010-81280 Bolt 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01643-31232 Washer 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01010-81290 Bolt 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01643-31232 Washer 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 175-40-22540 Spacer 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-53212 Clip 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20523 Cushion 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-51912 Clip 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20213 Cushion 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01010-81290 Bolt 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01643-31232 Washer 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 20Y-62-45280 Plate 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 207-62-73550 Bracket 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01010-81280 Bolt 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01643-31232 Washer 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-53212 Clip 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20523 Cushion 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-51912 Clip 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20213 Cushion 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01010-81225 Bolt 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01643-31232 Washer 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 142-03-11160 Spacer 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-53212 Clip 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20523 Cushion 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-51912 Clip 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20213 Cushion 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01010-81275 Bolt 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01643-31232 Washer 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-53212 Clip 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20523 Cushion 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-51912 Clip 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20213 Cushion 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 421-09-31120 Elbow 1
SN: 70001-70234
KIT-FLAG: _-
SCC:
SERIALNO: 70001-70234
? 07002-12434 O-ring 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 02896-11015 O-ring 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 02782-10311 Elbow 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07002-11423 O-ring 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 02896-11009 O-ring 1
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 207-62-76340 Bracket 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07283-33450 Clip 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07283-53444 Seat 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01597-01009 Nut 4
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01643-31032 Washer 4
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-53211 Clip 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20523 Cushion 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 04434-51910 Clip 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 07095-20213 Cushion 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01010-81030 Bolt 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? 01643-31032 Washer 2
SN: 70001-@
KIT-FLAG: _-
SCC:
SERIALNO: 70001-@
? (207-62-63230) Block
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H1250-004002

Excavators Komatsu / PC400LC-8 S/N 70001-UP(0000159c) / Anti-drop Valve Piping, Arm Anti-drop Valve Piping (#70001-70234)(H032007 : H1250-004007)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
